移动与放置组件#

SailWind Layout 提供多种组件放置方法。

本课内容：

1. 预放置流程
2. 使用移动命令放置组件
3. 使用查找命令放置组件
4. 使用顺序移动放置组件
5. 使用属性对话框放置组件
6. 尝试各种放置工具

🙊限制

本教程需要通用编辑许可选项。在帮助菜单中，点击🖱️已安装选项确认您是否可继续。

😎前提

如果尚未运行，请启动 SailWind Layout 并打开\SailWind Projects\Samples 文件夹中的previewrules.pcb主页。

预放置流程#

开始放置元件前需完成以下流程。

设置放置格栅

1. 输入⌨️g50并按Enter将设计格栅设为 50 密耳
2. 输入⌨️gd50并按Enter将显示格栅设为 50 密耳。显示格栅可能不可见，如需查看请放大

分散组件

将组件分散在板框周围使其全部可见。

1. 工具菜单 > 分散组件
2. 点击🖱️是确认分散
3. 在视图菜单中点击🖱️范围使板框和所有组件适配视图

设置网络颜色

为+5V 网络分配颜色以辅助放置和正确定向去耦电容。

1. 视图菜单 > 网络

2. 在查看网络对话框中，在网络列表选择 +5V

3. 点击🖱️添加将+5V 添加到查看列表

4. 在查看列表选择 +5V

5. 点击🖱️深灰色将以深灰色显示所有连接到+5V 的元件管脚和过孔

设置网络可见性

临时隐藏平面网络以帮助确定组件最佳位置。

1. 仍选中✅ +5V 网络，取消勾选🔲走线及以下未布线复选框使网络不可见
2. 在网络列表选择 +12V 和 GND 网络
3. 点击🖱️添加将其移至查看列表
4. 在查看列表选择 +12V 和 GND 网络，取消勾选🔲走线及以下未布线复选框使其不可见
5. 点击🖱️确定应用可见性设置并关闭查看网络对话框

使用移动命令放置组件#

本节将学习使用移动命令放置教程设计中的组件。组件位置已设定以便高效完成教程。

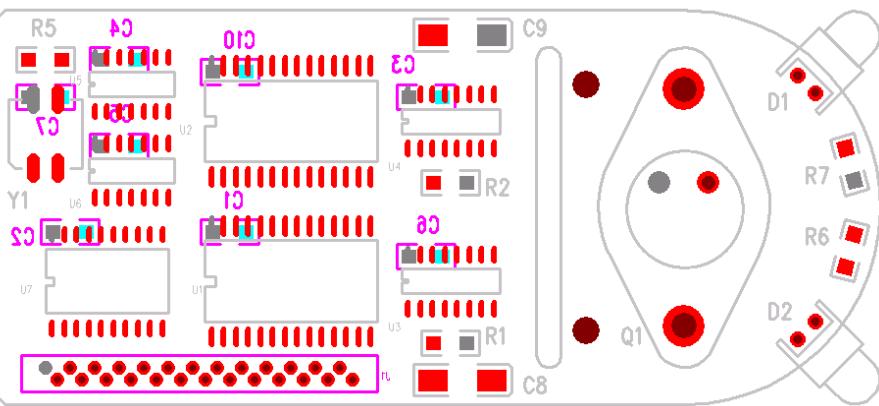

放置预览：

放置集成电路

放置 IC 及其相关去耦电容。

1. 设计工具栏按钮

2. 移动按钮

3. 输入⌨️无模命令ssu1并按Enter搜索选择 U1。U1 附着到鼠标且 U1 连接的所有网络出现

4. 将 U1 放置在 X1400,Y800并点击🖱️放置

5. 输入⌨️无模命令ssu2并按Enter搜索选择 U2

6. U2 附着到鼠标后，从左到右水平移动 U2 并观察网络如何重新连接。这称为动态重连，在放置组件时很有用

7. 输入⌨️无模命令s1400 1450将 U2 定位在 X1400,Y1450并按空格键放置

8. 使用移动命令完成以下组件在各自位置的放置：

   组件	移动到
   U3	2050 800
   U4	2050 1450
   U5	750 1600
   U6	750 1250
   U7	650 800

放置去耦电容

使用上述操作放置去耦电容。

1. 输入⌨️无模命令ssc1并按Enter搜索选择 C1。

   NOTE

   C1 附着到鼠标，但其网络不可见因为+5V 和 GND 网络已隐藏

2. 要将 C1 放置在板另一侧，右键点击🖱️选择翻转面

3. 要完成 C1 放置，将其旋转 180 度。右键点击🖱️选择旋转 90两次

4. 将其放置在 U1 下方X1150,Y1000

5. 重复以上步骤放置剩余电容：

   组件	移动到
   C2	500 1000
   C3	1950 1550
   C4	700 1700
   C5	700 1350
   C6	1950 900
   C10	1150 1650

带禁止区的放置

使用相同方法定位、选择和移动振荡器 Y1。您还将体验当存在放置禁止区时放置命令的行为。

要求： 此时教程中 DRC 模式设为关闭。要启用放置禁止区检查，必须将 DRC 模式改为阻止。

1. 输入⌨️无模命令drp并按Enter启用在线 DRC

2. 移动激活时，输入⌨️无模命令ssy1并按Enter搜索选择 Y1。Y1 附着到鼠标

3. 将 Y1 定位在X2050,Y1100(U3 和 U4 之间)并点击🖱️放置。

   NOTE

   您被阻止放置高度属性超过禁止区允许高度的组件

4. 要旋转 Y1 90 度，右键点击🖱️选择旋转 90

5. 将 Y1 放置在X400,Y1400

6. 输入⌨️无模命令dro并按Enter禁用在线 DRC

7. 点击🖱️确定确认操作

**另请参阅：**在线 DRC 操作和行为在《设计验证教程》中介绍。

使用查找命令放置组件#

您也可以使用查找命令选择和移动组件。查找命令提供快速搜索定位设计组件并自动应用选择、高亮和旋转 90 等命令的机制。

放置连接器 J1

使用此方法定位、选择和移动连接器 J1。

1. 编辑菜单 > 查找

2. 在查找对话框的查找依据列表选择参考标识符

3. 在参考标识前缀列表选择J，在参考标识列表选择J1

4. 点击🖱️应用。

   NOTE

   J1 附着到鼠标。此时不要关闭查找对话框

5. 在设计区域，右键点击🖱️选择翻转面

6. 在X1650,Y400点击🖱️放置 J1

放置电容 C7

1. 在查找对话框，从参考标识前缀列表选择C，从参考标识列表选择C7
2. 点击🖱️应用
3. 在设计区域，右键点击🖱️选择翻转面将 C7 翻转到次级组件面
4. 将 C7 放置在X400,Y1550

使用顺序移动放置组件#

您可以选择多个组件并自动依次移动每个元件。您将使用此方法放置电阻 R1、R2 和 R5。

1. 设计工具栏 > 选择按钮

2. 在查找对话框的操作列表选择顺序移动

3. 在参考标识前缀列表选择R

4. 在参考标识列表，Ctrl+点击🖱️选择R1、R2和R5

5. 点击🖱️应用

6. 对提示消息点击🖱️全部是。

   NOTE

   组中第一个组件附着到鼠标。第一个组件放置后，组中下一个组件自动附着到鼠标

7. 将电阻放置在以下位置：

   电阻	移动到
   R1	2050, 550
   R2	2050, 1200
   R5	400, 1700

8. 关闭查找对话框

使用属性对话框放置组件#

您可以使用组件属性对话框放置元件。使用此方法放置 LED 及其电阻。这些元件放置在板右侧的圆弧周围。

1. 视图菜单 > 范围

2. 输入⌨️无模命令ssd1并按Enter

3. 右键点击🖱️选择属性

4. 在布局数据区域，在 X 框输入⌨️3500，在 Y 框输入⌨️1600，在旋转框输入⌨️315

5. 点击🖱️应用修改元件位置和方向

6. 保持组件属性对话框打开，在工作区点击🖱️。输入⌨️ssd2并按Enter选择 D2

7. 将 D2 和电阻 R7、R6 放置在以下位置：

   组件	移动到
   D2	3500, 600 旋转 225 度
   R6	3675, 925 旋转 255 度
   R7	3675, 1275 旋转 105 度

8. 点击🖱️确定

尝试放置剩余三个组件#

使用本教程前述任一放置方法放置晶体管 Q1 及其滤波电容 C8 和 C9。

将组件放置在：

组件	移动到
Q1	3100 1200 旋转 90 度
C8	2100 400
C9	2100 1800

不要保存设计副本。

您已完成移动和放置组件教程。
