第 25 章 标签操作#

阅读以下主题以了解有关创建、修改和控制标签可见性的方法。这些章节包含一系列图形示例，指导您设置标签特性。

标签 ಠ_ಠ#

您可以为元件和跳线创建特性、参考标识符和元件类型标签。您可以控制标签的可见性、对齐方式、右向可读性和排列方式。

创建标签时，它们可能不可见。使用"显示颜色设置"对话框打开标签的可见性，您可以在其中设置参考标识符、元件类型和特性标签的颜色。

与自由文本不同，当您添加标签时，标签周围没有不可见的边界矩形。

标签默认值 对齐示例 右向阅读示例 管理参考标识符 PCB 封装编辑器中的标签

标签默认值#

如果您创建标签但未在封装或元件中提供显示信息，SailWind Layout 将使用默认可见性特性。

第一个标签的默认位置位于封装原点，无方向，使用默认高度和宽度。如果第一个位置已有标签，则使用第二个位置。第二个标签的默认位置位于第一个标签位置下方。

下图显示了新高度特性标签如何放置在第二个默认位置。请注意，第二个位置基于第一个位置，而不是其他标签的放置位置。

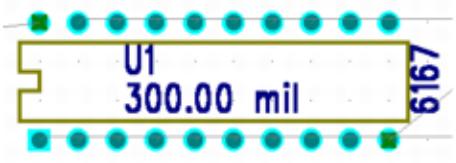

图 54. 新高度特性标签（第二个默认位置）

下图显示了新高度特性标签如何放置在第三个默认位置，因为第一个和第二个位置已被占用。

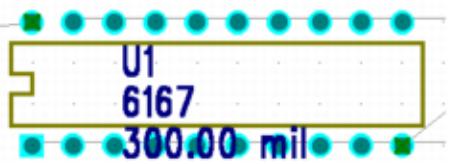

图 55. 新高度特性标签（第三个默认位置）

对齐示例#

您可以对齐自由文本以及特性、参考标识符和元件类型标签。创建标签或文本时可以设置对齐选项。

更多信息，请参阅"对齐标签"。

在下图中，标签出现在元件边框内。标签使用默认对齐方式，即左、下；意味着标签由其左下角放置。

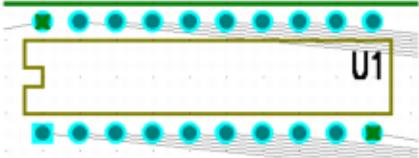

图 56. 元件边框内的标签

下图显示了更改标签高度和宽度时发生的情况。标签现在与元件边框重叠。

图 57. 更改高度和宽度后的标签（有重叠）

下图显示了如何更改标签的高度和宽度并防止标签与边框重叠。通过将对齐方式更改为上、右，您可以更改标签的放置位置，防止重叠。

图 58. 更改高度和宽度后的标签（无重叠）

右向阅读示例#

您可以使用"标签特性"对话框设置自由文本以及特性、参考标识符和元件类型标签的左或右向阅读状态。您也可以使用任何对象的"特性"对话框。

更多信息，请参阅"添加新元件标签"或相应的"特性"对象主题。

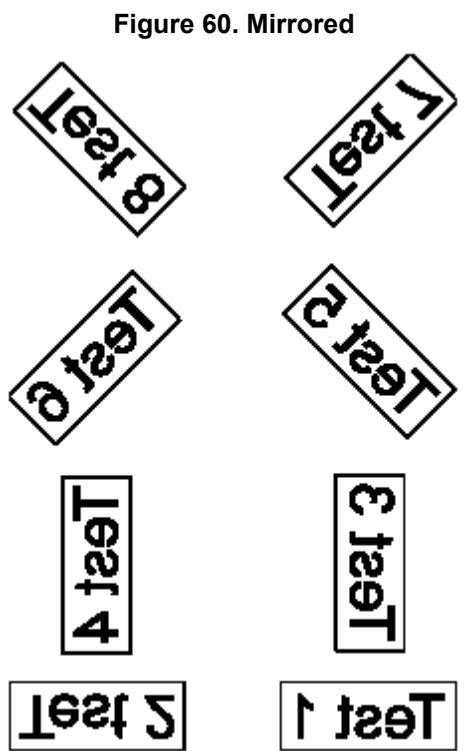

下图显示了不同的阅读方向。

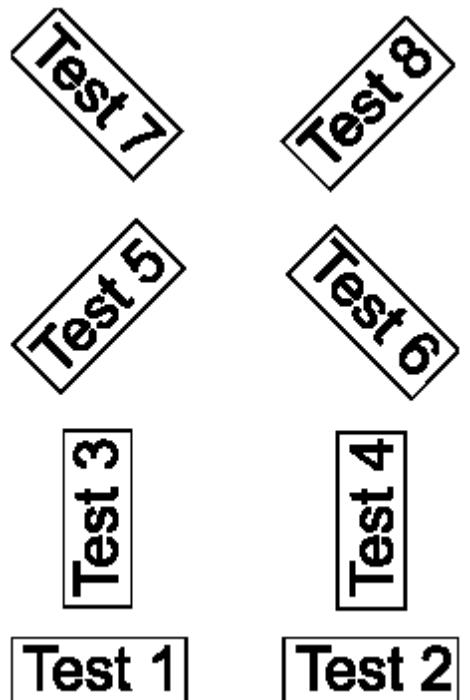

图 59. 正常旋转

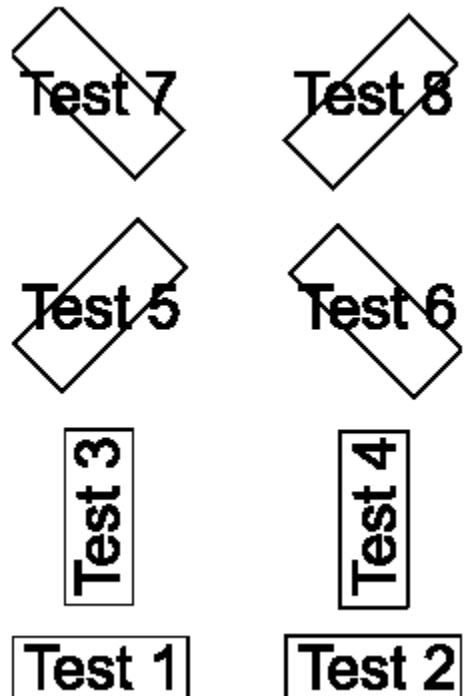

图 61. 右向阅读 - 正交

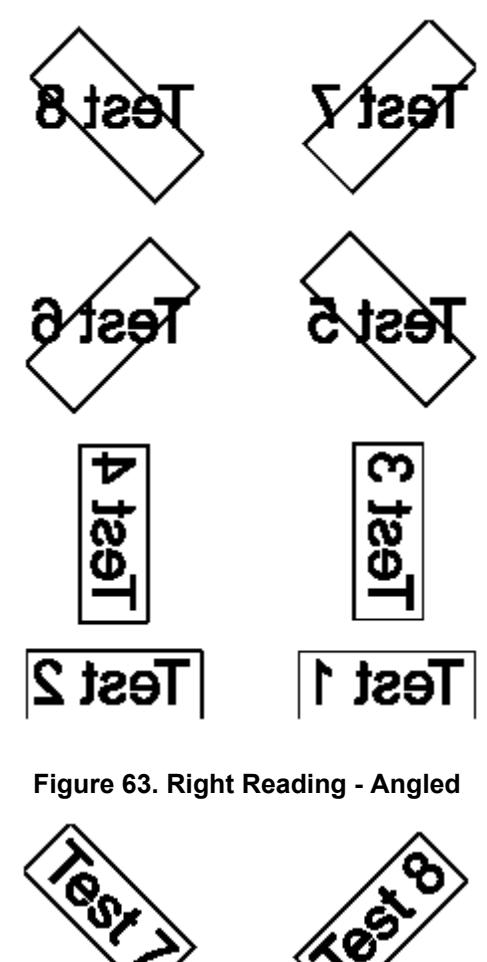

图 64. 右向阅读 - 角度、镜像

管理参考标识符#

SailWind Layout 处理参考标识符的方式与处理特性标签相同，提供了可见性和放置的灵活性。

在设计中使用参考标识符时，您有多种选择：

• 创建参考标识符标签并设置为丝印层。更多信息，请参阅"将参考标识符移动到丝印层"主题。

• 创建第二个参考标识符标签并设置为装配图图层。更多信息，请参阅"为装配图生成第二组参考标识符"主题。

• 隐藏参考标识符。更多信息，请参阅"禁用选定元件的参考标识符"主题。

PCB 封装编辑器中的标签#

在 PCB 封装编辑器中使用标签与在布局编辑器中的操作完全相同。PCB 封装编辑器中的标签为您提供了更大的灵活性；您可以显示封装特性或使用封装的对象的特性。例如，您可以创建元件特性 Cost 的标签。由于 Cost 不是封装特性，您需要在布局编辑器的特性字典中创建该特性，并在 PCB 封装编辑器中分配占位标签。

更多信息，请参阅"创建占位特性标签"主题。

创建标签时，它们可能不可见。在"显示颜色设置"对话框中打开标签可见性。在"显示颜色设置"对话框中，您可以设置参考标识符、元件类型和特性标签的颜色。

如果您为特性字典中存在的特性创建了占位标签，则该标签与现有特性关联，但不可见。但是，该特性并未分配给使用封装的元件。您必须手动分配它。

添加新元件标签#

添加来自元件或跳线的特性标签。

🙊限制

使用标签时，适用以下限制：

• 参考标识符是创建跳线标签时唯一可用的标签。

• 如果未设置可见性信息，则使用默认位置。更多信息，请参阅"标签默认值"。

• 与自由文本不同，当您添加标签时，标签周围没有不可见的边界矩形。

🏃‍♂️‍步骤

1. 选择元件或跳线，右键 > 点击🖱️添加新标签。

2. 在"添加新元件标签"对话框中，在"特性"列表中，选择所需的特性。

   DANGER

   为跳线创建标签时，参考标识符是唯一可用的特性。隐藏特性不会出现在"特性"列表中，除非该特性在设置为隐藏特性之前已选择用于标签。

3. "元件值"或"跳线值"框列出所选特性的值。接受此值，或输入⌨️新值。

   DANGER

   如果从"特性"列表中点击🖱️"参考标识符"或"元件类型"，或者特性为只读，或者为不同类型的特性打开"特性"对话框，则此框不可用。但是，如果您选择的标签属于相同类型的特性，则可以编辑此框。

   TIP

   如果特性具有不同的值，则该框为空。您可以在框中输入⌨️新值以将其应用于所有选定的特性标签及其父对象。如果特性已注册 ECO 且 SailWind Layout 未处于 ECO 模式，则"值"也不可用。

4. 在"显示"列表中，点击🖱️所需的值以控制标签的可见性。您可以选择关闭标签，仅显示标签名称，仅显示标签值，显示名称和值，或显示完整名称和值（标记结构化特性时）。

   TIP

   除非您使用"显示颜色设置"对话框将标签颜色更改为与背景不同的颜色，否则标签将不可见，无论此设置如何。

5. 根据需要为标签进行其他设置。

6. 点击🖱️确定。

选择标签#

设置选择筛选条件并选择标签。

🏃‍♂️‍步骤

1. 使用以下方法之一设置选择筛选条件：

   • 未选择任何内容时，右键 > 点击🖱️选择文档。

   • 点击🖱️编辑>筛选条件。在"选择筛选条件"对话框中，在对象选项卡上，选择"标签"复选框。点击🖱️关闭。

2. 选择标签。

删除标签#

如果需要，可以从设计中删除或移除标签。

🏃‍♂️‍步骤

1. 选择要删除的标签。如果需要帮助选择标签，请使用选择筛选条件。

2. 按 Delete 键，或点击🖱️编辑>删除。

对齐标签#

您可以对齐自由文本以及特性、参考标识符或元件类型标签。创建标签时可以设置对齐选项。创建后也可以对齐文本和标签。

🏃‍♂️‍步骤

1. 选择标签或自由文本。

2. 选择以下方法之一对齐标签：

   • 右键点击🖱️水平对齐。然后点击🖱️左、中或右设置水平对齐。再次右键点击🖱️垂直对齐。然后点击🖱️上、中或下设置垂直对齐。

   • 右键点击🖱️特性以打开对象的"特性"对话框并设置适当的对齐设置。

修改元件标签特性#

使用"元件标签特性"对话框修改标签并更改标签显示的特性。

🏃‍♂️‍步骤

1. 选择元件标签，右键 > 点击🖱️特性。

2. 在"元件标签特性"对话框中，在"特性"列表中，选择所需的特性。

   DANGER

   为跳线创建或修改标签时，参考标识符是唯一可用的特性。隐藏特性不会出现在"特性"列表中，除非该特性在设置为隐藏特性之前已选择用于标签。

3. "值"框列出所选特性的值。接受此值，或输入⌨️新值。

   DANGER

   如果从"特性"列表中点击🖱️"参考标识符"或"元件类型"，或者特性为只读，或者为不同类型的特性标签打开"特性"对话框，则此框不可用。但是，如果您选择的标签属于相同类型的特性，则可以编辑此框。

   TIP

   如果特性具有不同的值，则该框为空。您可以在框中输入⌨️新值以将其应用于所有选定的特性标签及其父对象。如果特性已注册 ECO 且 SailWind Layout 未处于 ECO 模式，则"值"也不可用。

4. 在"显示"列表中，点击🖱️所需的值以控制标签的可见性。

   您可以选择关闭标签，仅显示标签名称，仅显示标签值，显示名称和值，或显示完整名称和值（标记结构化特性时）。

   TIP

   除非您使用"显示颜色设置"对话框将标签颜色更改为与背景不同的颜色，否则标签将不可见，无论此设置如何。

5. 根据需要编辑文本设置。

6. 点击🖱️确定。

使用元件特性对话框修改标签#

您可以从"元件特性"对话框修改标签。

🏃‍♂️‍步骤

1. 选择元件，右键 > 点击🖱️特性。

2. 点击🖱️标签选项卡。

3. 从"标签"列表中点击🖱️要修改的标签，然后点击🖱️标签按钮。出现"元件标签特性"对话框。

4. 有关删除标签的信息，请参阅"删除标签"。
