第 47 章 GUI 参考元素 B 至 C ಠ_ಠ#

阅读以下章节了解 SailWind Layout中对话框元素的更多信息。

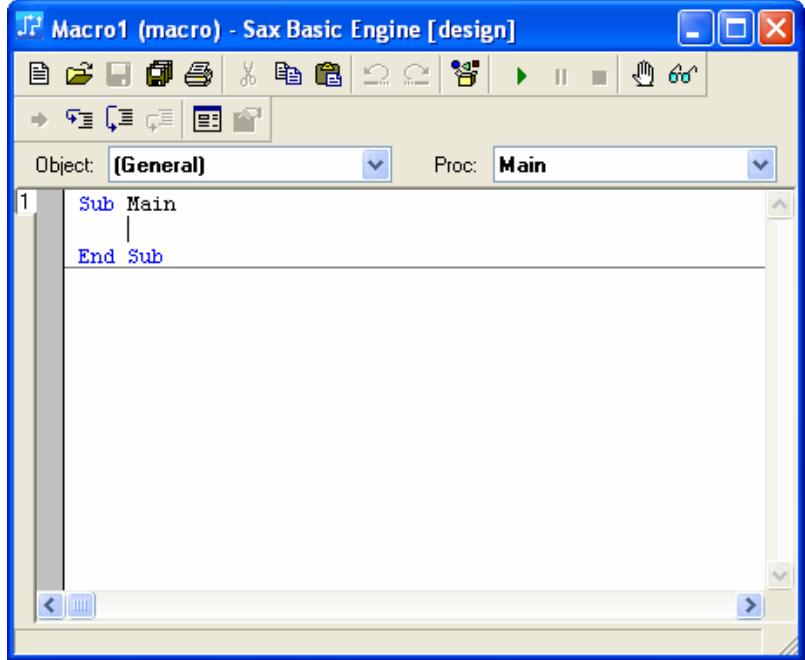

基本脚本编辑器对话框#

💃访问方式：**工具 > 基本脚本 > 基本脚本编辑器**菜单项

Basic 是一种简单的脚本语言。与许多 Windows 应用程序（如 Microsoft Word 和 Excel）类似，PADS 应用程序包含 Basic 功能，允许用户使用标准脚本语言自定义应用程序。

您可以使用基本脚本编辑器在 PADS 应用程序中创建、编辑、运行和调试 Basic 脚本。

基本脚本对话框#

💃访问路径：脚本 > 脚本管理器

使用基本脚本对话框访问您的脚本。在此对话框中，您可以加载和运行最常用的脚本。您还可以卸载不常用的脚本。此对话框仅运行现有示例脚本。

字段	描述
脚本列表	列出已加载的脚本。脚本下拉列表和脚本列表是同步的
	当您点击🖱️ X 按钮时，对话框的下半部分"消失"；只留下对话框的左上角用于交互。在简化模式下，从列表中选择一个脚本并按Enter 键，或双击列表中的脚本。
在菜单中	将脚本添加到工具菜单的 Basic 脚本子菜单中，您可以直接从菜单运行常用脚本而无需打开基本脚本对话框。
运行	运行当前选中✅的脚本。
编辑	打开 Sax Basic 引擎对话框，您可以在其中编辑选中✅的脚本。
加载文件	将脚本加载到列表中。您最多可以加载 32,767 个脚本。脚本在加载时不会被编译；它们会在您运行时编译。
	您加载到此对话框中的脚本列表保存在VBScripts.ini 文件中，因此这些脚本每次打开基本脚本对话框时都会加载。
卸载文件	从对话框中卸载选中✅的脚本。

BGA 布线向导对话框#

💃访问路径：BGA 工具栏 > 布线向导按钮

当您选择 BGA 工具栏上的 BGA 布线向导按钮时，BGA 布线向导对话框会出现。使用 BGA 布线向导对话框仅生成连接，或生成连接和布线。当您点击🖱️运行或确定时，SailWind 布局会将您在 BGA 布线向导对话框中所做的选择存储在设计中。

描述

芯片向导有 4 个选项卡：

• 鼠标"图 132"

• 鼠标"图 133"

• 鼠标"图 134"

• 鼠标"图 135"

选项卡的可用性取决于您是否在操作区域选择了生成连接或生成连接和布线。

• 如果选择生成连接，布线选项卡会变灰。

• 如果选择生成连接和布线，连接选项卡会变灰。

• 如果创建单面设计，BGA 扇出选项卡会变灰。

图 131. BGA 布线向导对话框

图 132. 连接选项卡

图 133. 布线选项卡

图 134. 选择焊盘选项卡

图 135. BGA 扇出选项卡

对象

表 148. BGA 布线向导对话框字段

字段	描述
芯片参考标识列表	显示芯片参考标识符，当您首次（每个设计）打开 BGA 布线向导对话框时，基于当前设计中的逻辑系列。
	BGA 布线向导查找具有芯片元件或倒装芯片特殊用途设置的元件。如果找到多个，则随机选择一个。如果未找到，则随机选择一个元件。
BGA 参考标识列表	显示 BGA 参考标识符，当您首次（每个设计）打开 BGA 布线向导对话框时，基于当前设计中的逻辑系列。
	BGA 布线向导查找 BGA 逻辑系列。如果未找到具有此逻辑系列的芯片，则随机选择一个元件。如果多于一个芯片具有此逻辑系列，则随机选择该逻辑系列中的一个芯片。
操作区域	• 生成连接 — 生成芯片和 BGA 元件管脚之间的逻辑连接。连接不是布线；但是，BGA 扇出和 SBP 扇出是如果在连接选项卡中指定则生成。• 生成连接和布线 — 生成元件管脚之间的逻辑连接并创建走线模式以布线它们。在处理过程中，会发生以下情况：• 生成 BGA 扇出。这仅在双面设计上执行。• 生成蛇形布线和电镀尾。• SBP 被逻辑分配到蛇形走线的末端和芯片管脚之间的逻辑连接，以及 BGA 管脚是生成的。• 生成 SBP 扇出和任意角度耦合走线。• BGA 布线向导仅在芯片和BGA 层上生成布线模式。BGA 层仅包含 BGA 扇出。所有其他布线模式部分（蛇形布线和电镀尾，SBP 扇出和任意角度耦合走线）都在芯片层上创建。
选项卡	• 连接• 布线• 选择焊盘• BGA 扇出
保存设置按钮	保存您在 BGA 布线向导对话框中所做的选择并将它们存储在扩展名为.brw 的文本文件中。此文件存储在\SailWind 项目文件夹中。
加载设置按钮	打开包含 BGA 布线向导设置的.brw 文件。
运行按钮	根据在 BGA 布线向导对话框中所做的选择运行布线过程。
撤销上次运行按钮	将设计返回到布线处理之前的状态。撤销上次运行在您运行布线过程之前不可用。

表 149. 连接选项卡内容

字段	描述
现有网络	控制预定义连接处理。• 选择此选项时，处理预定义连接以便为它们生成 BGA 和 SBP 扇出。• 清除此选项时，已属于信号的芯片和 BGA 管脚被排除在处理之外。BGA 扇出和 SBP扇出处理（如果在连接选项卡中指定）也不对现有连接执行。
	BGA 向导将管脚解释为障碍物并绕过它们布线。如果新走线与现有走线干扰，则不放置短路且新连接未布线。如果 BGA 或 SBP 管脚已有扇出，则在处理过程中使用它。
	提示您可以使用选择焊盘选项卡排除一些预定义连接。
基板绑定焊盘扇出	在连接生成期间创建 SBP 扇出。在 SBP 扇出区域指定逃逸长度和走线宽度。
BGA 扇出	在连接生成期间创建 BGA 扇出。此选项仅适用于双面包。
分区区域	控制在选择焊盘选项卡中显示的焊盘分区；创建要连接的芯片焊盘和 BGA 焊盘集：• 边 — 芯片按边分区，因此焊盘集为：右、左、上和下。• 象限 — 芯片分为象限：左上、右上、左下和右下。
	另请参阅："芯片分区"。
从管脚功能派生网络名称功能	控制新网络名称生成。选择此选项以使用管脚的功能作为命名新网络的基础。
网络名称首选项区域	• 合并具有相同网络名称的焊盘 — 将具有相同功能名称的芯片焊盘合并为一个网络。• 迭代网络名称 — 为每个具有相同名称的芯片焊盘生成单独的网络；例如，多个 GND 芯片焊盘会有名为 GND1、GND2 等的网络。
	网络名称首选项在连接选项卡和布线选项卡之间共享。如果您在一个选项卡中更改网络名称首选项，另一个选项卡中也会发生相同的更改。
走线长度	定义 SBP 扇出走线长度。走线长度测量从焊盘边缘到走线末端。
	如果输入⌨️零值，则不创建走线。BGA布线向导在生成此走线时也会考虑 SMD 到拐角规则。此规则可以使 BGA 布线向导生成比走线长度框中请求的更长的走线。
走线宽度	定义 SBP 扇出走线宽度。走线宽度必须遵守间距规则对话框中设置的最小和最大规则。另请参阅："设计规则层次结构"。

表 150. 布线选项卡内容

字段	描述
耦合布线和 SBP扇出	设置 SBP 扇出和任意角度耦合布线在布线模式创建期间的走线宽度规则。
	在最小值和推荐值框中输入⌨️值。值必须在间距规则对话框中定义的最小和最大走线宽度值之间。
	BGA 布线向导尽可能使用推荐值，仅对无法使用推荐值布线的连接使用最小值。
蛇形布线和电镀尾	设置蛇形模式和电镀尾在布线模式创建期间的走线宽度规则。
	在最小值和推荐值框中输入⌨️值。值必须在间距规则对话框中定义的最小和最大走线宽度值之间。
	另请参阅："设计规则层次结构"。
	BGA 布线向导尽可能使用推荐值，仅对无法使用推荐值布线的连接使用最小值。
规则按钮	打开默认规则对话框。
现有网络	控制预定义连接处理。• 选择此选项时，处理预定义连接以便为它们生成 BGA 和 SBP 扇出。• 清除此选项时，已属于信号的芯片和 BGA 管脚被排除在处理之外。BGA 扇出和 SBP扇出处理（如果在连接选项卡中指定）也不对现有连接执行。
	BGA 向导将管脚解释为障碍物并绕过它们布线。如果新走线与现有走线干扰，则不放置短路且
	新连接未布线。如果 BGA 或 SBP 管脚已有扇出，则在处理过程中使用它。
	提示您可以使用选择焊盘选项卡排除一些预定义连接。
电镀尾	指定为蛇形走线创建电镀尾。
从管脚功能派生网络名称功能	控制新网络名称生成。选择此选项以使用管脚的功能作为命名新网络的基础。
网络名称首选项区域	• 合并具有相同网络名称的焊盘 — 将具有相同功能名称的芯片焊盘合并为一个网络。• 迭代网络名称 — 为每个具有相同名称的芯片焊盘生成单独的网络；例如，多个 GND 芯片焊盘会有名为 GND1、GND2 等的网络。
	网络名称首选项在连接选项卡和布线选项卡之间共享。如果您在一个选项卡中更改网络名称首选项，另一个选项卡中也会发生相同的更改。
尾长度	定义电镀尾线从BGA（单面包）外侧行或从 BGA 扇出过孔（双面包）到电镀尾端点的长度。
	在单面包上，线长度从BGA 焊盘中心测量到电镀尾末端，即使添加了测试点过孔。
	在双面包上，线长度从BGA 过孔中心测量到电镀尾末端，即使添加了测试点过孔。
	提示BGA 布线向导在必要时通过板边框延伸电镀尾，而不会在运行布线向导后显示的 BGA 布线向导报告中生成错误。但是，间距检查在这种情况下会产生错误。
以测试点结束	在每个新电镀尾的末端创建一个测试点。
	提示在文件菜单上，点击🖱️报告。运行 DFT 扩展测试点报告以检查所有走线是否都有电镀尾。
过孔类型列表	定义用于测试点的过孔类型。列表包含为每个元件在 PCB 封装编辑器中定义的过孔。

表 151. 选择焊盘选项卡内容

名称	描述
选择边/选择象限	可用分区类型取决于是否在操作区域中选择生成连接或生成连接和布线选项。
	使用分区复选框选择分区集。可用边分区集为右、左、上和下。可用象限分区集为左上、右上、左下和右下。
	仅来自所选集的管脚出现在基板绑定焊盘和BGA 管脚列表中。
图形选择按钮	打开图形选择对话框。
基板绑定焊盘区域	列出要包含在或排除出处理的基板绑定焊盘。提示已属于信号的芯片和 BGA 管脚被排除在处理之外，除非在连接选项卡中选择现有网络。
BGS 管脚列表	列出要包含在或排除出处理的 BGA 管脚。提示已属于信号的芯片和 BGA 管脚被排除在处理之外，除非在连接选项卡中选择现有网络。
排除按钮	从包含列表中移除选中✅的管脚并将它们添加到排除列表。
包含按钮	从排除列表中移除选中✅的管脚并将它们添加到包含列表。
包含焊盘数量	显示当前列在包含列表中的焊盘数量。

表 152. BGA 扇出选项卡内容

字段	描述
扇出样式列表	设置扇出模式。可用扇出样式取决于格栅阵列几何形状。人字形和对角线可用于常规（非交错）阵列。涡旋和双涡旋可用于交错阵列。
方向区域	• 出 — 将 BGA 扇出转向设计外部。• 入 — 将 BGA 扇出转向设计内部。• 顺时针 — 将 BGA 扇出按顺时针方向转向。• 逆时针 — 将 BGA 扇出按逆时针方向转向。
	如果选择外侧行正交或内侧行正交，方向选项仅当存在多于两行 BGA 焊盘时影响中心行中的 BGA 扇出。
外侧行正交	将外侧行上的 BGA 扇出相对于芯片以正交角度向外转向。如果选择此选项，方向选项对外侧行没有影响。
内侧行正交	将内侧行上的 BGA 扇出相对于芯片以正交角度向内转向。如果选择此选项，方向选项对内侧行没有影响。
走线宽度	定义用于 BGA 扇出的走线宽度。走线宽度必须遵守间距规则对话框中设置的最小和最大规则。另请参阅："设计规则层次结构"。
过孔类型列表	定义用于 BGA 扇出的过孔类型。列表包含使用设置>焊盘栈为此设计定义的过孔。
预览窗口	显示 BGA 扇出选项卡上当前设置定义的扇出模式。在此窗口中您可以看到选择焊盘选项卡中排除出处理的焊盘不会收到扇出模式。
	提示如果在连接选项卡或布线选项卡中选择现有网络，所有焊盘，包括当前不属于预定义连接的焊盘，都会被分配扇出模式。

浏览特殊符号对话框#

💃访问方式：

• 主页> 库菜单项 > 选择库 > 元件按钮 > 新建

• 主页> 库菜单项 > 选择库 > 元件按钮 > 选择连接器 编辑按钮 > 连接器选项卡 > 双击特殊符号单元格 > 浏览按钮

使用浏览特殊符号对话框将一个或多个 CAE 封装或特殊符号分配给管脚类型。特殊符号表示 SailWind 逻辑中连接器管脚的功能。

图 136. 浏览特殊符号对话框

字段	描述
预览区域	显示在门封装列表中选择的项目。
门封装	可用门封装的列表。
库列表	列出所有可用的库。
项目	缩小门封装列表范围。您可以在此框中使用通配符。
应用	执行筛选参数。

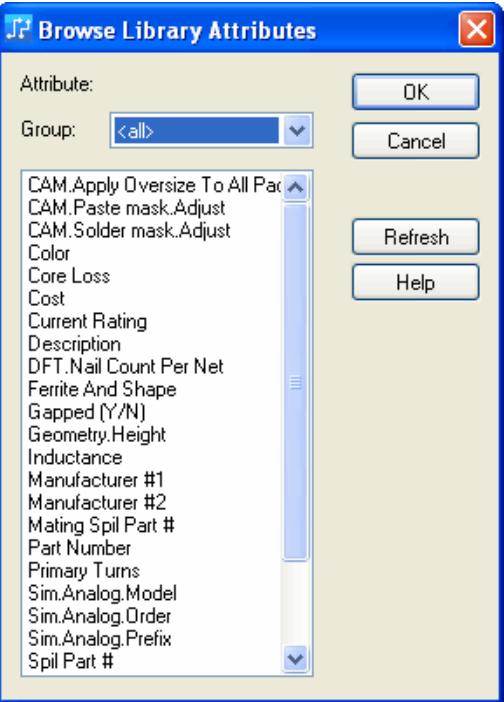

浏览库属性对话框#

💃访问方式：

1. 主页 > 库 菜单项 > 库管理器对话框 > 属性管理器 按钮 > 浏览库属性 按钮

2. 主页 > 库 菜单项 > 库管理器对话框 > 属性管理器 按钮 > 添加属性 按钮 > 浏览库属性 按钮

3. 属性特性对话框 > 浏览库属性 按钮

使用浏览库属性对话框从设计中可用的所有元件和封装属性列表中选择属性。

字段	描述
属性	显示选定的属性。
组	过滤属性列表。（包括结构化属性，参见。）
刷新	如果在库管理器中更改了库列表，手动更新属性列表。

构建簇设置对话框#

💃访问方式：工具 > 簇布局 菜单项 > 构建簇 按钮 > 设置 按钮

使用构建簇设置对话框基于连接性从元件和组合创建新簇。

字段	描述
无限制	指定每簇的元件数量不受限制。
最大元件数每簇框	设置一个簇中允许的最大元件数量。
最小顶层计数	设置允许的最小顶层簇数量。顶层簇是不包含在其他簇中的簇。如果将此值设置为较低的数字并将最大元件数每簇设置为无限制，则所有元件将分组为一个大型簇。
创建新簇	允许您创建新簇。清除复选框以仅修改先前创建的簇。
未粘合元件数框	显示设计中当前未粘合元件的数量。该框不可编辑。
构建模式区域	簇被标识为开放或关闭：
	重建开放簇 — 在自动簇创建过程中可以删除或替换开放簇。自动创建的簇默认为开放。
	维护开放簇 — 在自动簇创建过程中不能删除或替换关闭簇。手动创建的簇默认为关闭。

按钮外观对话框#

💃访问方式：工具 > 自定义 菜单项。在自定义对话框中，右键点击🖱️ SailWind Layout 中的菜单或，然后点击🖱️按钮外观。

使用按钮外观对话框自定义菜单项的外观。

字段	描述
仅图像、仅文本、图像和文本	对于菜单项，选择在菜单中显示的内容。图像出现在命令名称左侧的装订线中。为菜单项应用图像仅对菜单项有效，对菜单名称无效。
描述	此字段不可用。
使用默认图像	使用推荐的图像。
选择用户定义图像	选择或创建自己的图像以与新命令关联。
新建	打开编辑按钮图像对话框。
编辑	在编辑按钮图像对话框中打开按钮。
按钮文本	输入⌨️菜单项的名称。使用“&”字符在要用于 Alt 键选择的字母左侧，以便无需鼠标和光标即可选择菜单项。

CAM350 链接对话框#

💃访问方式：主页 > 导出 菜单项 > 选择 CAM350 文件 > 保存

使用 CAM350 对话框设置选项并生成*.cam*输出文件。

字段	描述
模式区域	指定所需的 CAM350 模式：• 仅创建文件以简单生成.cam 文件• 创建文件并启动 CAM350 以启动 CAM350 并加载生成的.cam 文件。
层选项区域	指定要转换到 CAM350 数据库的 SailWind 设计细节量。
	• CAM 文档（包括网络和元件）— 转换带有元件和网络智能的 CAM 文档。CAM 文档中指定的绘图方向不应用。这对于在 CAM350 中验证网络列表和 DRC 非常有用。
注意：要求：在使用此选项之前，填充所有覆铜平面。此外，在工具 > 选项菜单项 > 覆铜平面类别 > 灌注和填充子类别中，在保存到 PCB 文件区域中，点击🖱️“所有覆铜平面数据”。这将允许所有灌注数据传递到 CAM350。
	• CAM 文档（仅图形，应用方向）— 转换带有绘图方向的 CAM 文档，包括偏移、旋转、镜像和缩放。这对于不需要元件或网络信息的直接 Gerber 文件转换到 CAM350 非常有用。要求：在使用此选项之前，如果 SailWind Layout 光绘输出格式设置为 RS-274D，请确保 CAM350 默认单位（密耳或英寸）和 CAM350 默认精度与 SailWind Layout 的单位和 SailWind Layout 文件/CAM 光绘输出的精度分别匹配。CAM350 链接使用文件 pads3.arl（英制单位）和 pads3m.arl（公制单位）与此选项以及当 Gerber 文件为 RS274-D 格式时。.arl 文件确定 CAM 在 SailWind Layout 中生成的光圈报告文件(.rep)如何由 CAM350 解释。
	要求：在使用此选项之前，填充所有覆铜平面。此外，在工具 > 选项菜单项 > 覆铜平面类别 > 灌注和填充子类别中，在保存到 PCB 文件区域中，点击🖱️“所有覆铜平面数据”。这将允许所有灌注数据传递到 CAM350。
圆弧近似容差	指定实际圆弧路径与近似直线段之间的最小允许距离。
	提示：这在全局选项卡中设置的设计单位中显示。
CAM350 文件名称	指定 CAM350 文件的路径和名称。默认文件名和路径与当前设计文件名和路径相同。
	提示：点击🖱️浏览以导航到位置。

CAM Plus 对话框#

💃访问方式：主页 > CAM Plus

CAM Plus 命令生成与各种自动装配和拾取放置机器兼容的计算机辅助制造（CAM）输出文件。在使用 CAM Plus 之前，准备一个名为part.def的信息文件。

字段	描述
元件定义文件名	元件定义文件的名称。默认情况下，从\Libraries 文件夹中读取 part.def 文件。
侧面	要报告的板的侧面：顶部或底部。
元件	报告中包含的元件类型：SMT、通孔针、全部和屏蔽。更多信息，请参见鼠标“批处理模式和屏蔽模式”。
	提示：屏蔽元件是那些被分配为所选机器格式插入类的元件。
读取元件定义	指定将元件定义文件 part.def 中包含的附加信息添加到设计中的元件中。
	此信息定义所有元件的插入类。读取元件定义扫描元件定义文件以获取数据库中元件的信息。当数据库中的元件类型名称与定义文件中的元件类型名称完全匹配时，信息组合以提供制造输出。
读取值定义	指定读取 SailWind Layout 设计中每个元件的值属性，并在匹配元件定义文件 part.def 中的每个元件类型时将值属性附加到元件类型名称。
	示例：一个 R1/4W 元件类型，值属性为 100K可以在元件定义文件中有一个条目如下：R1/4W{100K},ins=un6241,bodydiam=200,leaddiam=30,anvil=2
验证文件	指定生成 ASCII 验证文件。
	此 ASCII 文件存储在\SailWind Projects\Cam<板文件名>文件夹中。此文件包含描述插入元件路径的 2D 线数据。文件名是创建的接口程序名称，扩展名为.asc。您可以使用 ASCII 导入命令将此文件读入 SailWind Layout。它在第 19 层上以 2D 线形式说明插入路径。如果未找到元件的 Part_Num 值，则将 Part_Num 设置为 Missing。
批量元件定义文件	指定使用单个命令运行所有输出。更多信息，请参见鼠标“批处理模式和屏蔽模式”。
	对于您运行的每个程序，生成一个输出文件，名称后缀为 bt 或 bb，例如 dym318bt.smt 或 un6241bb.put。如果此文件已存在，则显示消息“覆盖现有文件（是/否）？”。点击🖱️是或否。如果点击🖱️是，则文件被覆盖并放置在 CAM 子文件夹中。所选类别中的每个元件都添加到文件中。名为 insert.lst 的报告列出每个元件及其插入的机器。批处理命令不创建验证文件。
X/Y 偏移	定义机器的定位销相对于 0,0 系统原点的偏移。
	这些偏移值将设计坐标转换为机器原点。允许的值从 0 到 10 英寸。偏移值以英寸为单位；例如，1250 为 1.25 英寸。您可能需要为每台机器定义新的板偏移。
	默认值为 0 偏移，相当于将 CAD 系统原点视为机器的原点。另一种理解方式是 X 和 Y 偏移是机器的定位销到 SailWind Layout 系统原点的距离。如果定位销位于左下角，则这将是一个正值。
X/Y 计数和 X/Y 步进	定义在创建输出程序文件时是否将板视为单个设计，或同时插入多个板。
	当插入多个板时，可以定义 X 和 Y 方向的步数以及使用的分布和重复间隔，如下所示。CAM Plus 使用当前设计单位作为偏移和分布和重复值。每台机器都有自己的单位类型，无论当前设计单位如何，数据始终转换为该单位类型。
	CAM Plus 为所有板上的元件生成装配程序文件。
	• X方向复制数量 (X-Count) — X方向的复制份数，最大值为20
	• Y方向复制数量 (Y-Count) — Y方向的复制份数，最大值为20
	• X方向步进距离 (X-Step) — 各板原点之间在X方向的间距，最大值为10英寸（254毫米）
	• Y方向步进距离 (Y-Step) — 各板原点之间在Y方向的间距，最大值为10英寸（254毫米）
	默认设置为无步进重复模式，等效于X和Y方向步进值均为1的单次复制。
	默认值为无分布和重复，相当于 X 和 Y 方向的步进为 1。
输出格式	指定机器格式。
	为选定类别的所有元件生成文件：屏蔽、通孔、SMT、顶部、底部等。无论其插入类是否定义为属于特定机器，该类别的所有元件都包含在此输出中。
	执行输出时，生成的文件存储在\SailWind Projects\cam 下的程序创建文件夹中。子文件夹与设计文件名匹配。例如，如果启动 CAM Plus 时加载的设计为 test.pcb，则结果存储在\SailWind Projects\cam\test 中。
通用工具和	指定所需的设置（如果适用）。
通用轴向输出	限制：通用特定指令在选择通用机器格式或选中✅批量元件定义文件时可用。
状态消息	显示输出的当前状态。点击🖱️运行后填充。
运行	生成输出文件。

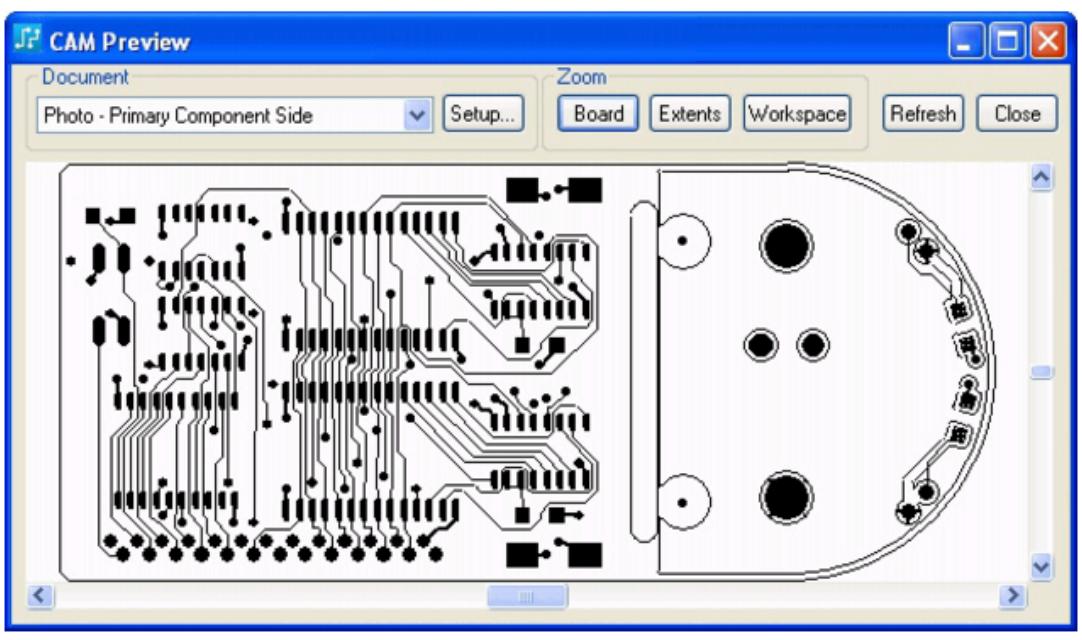

CAM 预览对话框#

💃访问方式：

1. 主页 > CAM 菜单项 > 预览 按钮

2. 主页 > CAM 菜单项 > 添加 按钮 > 预览选择

3. 主页 > CAM 菜单项 > 添加 按钮 > 层 > 预览 按钮

使用 CAM 预览对话框预览您的 CAM 文档。

字段	描述
文档列表	列出可预览的可用文档。
设置	打开鼠标“CAM 预览设置对话框”。
缩放区域 — 除了此区域的按钮外，还可以使用鼠标缩放。

• 右键点击🖱️以以鼠标位置为中心，按 2 倍缩小。

• 点击🖱️以以鼠标位置为中心，按 2 倍放大。

• 点击🖱️并拖动以绘制以鼠标位置为中心的缩放矩形。将鼠标向屏幕顶部拖动，从指示的鼠标位置对角线移动以放大。将鼠标向屏幕底部拖动，从指示的鼠标位置对角线移动以缩小。

字段	描述
板	将选定文档的内容适应预览窗口。
范围	将世界或整个坐标系适应预览窗口。
工作区	将当前屏幕视图适应预览窗口。
刷新	从设计中的更改或当您将应用程序焦点从 CAM 预览对话框移开时刷新视图。例如，从另一个应用程序切换回预览窗口后，您需要点击🖱️刷新。

CAM 预览设置对话框#

💃访问方式：主页 > CAM 菜单项 > 选择文档 > 预览 按钮 > 设置 按钮

使用 CAM 预览设置对话框反转、显示绘图方向或叠加多个 CAM 文档。如果需要，可以更改所有文档的预览属性。

对象

字段	描述
文档	显示文档名称。
可见	指定您想要查看的文档；可以叠加多个 CAM 文档。这要求您已经设置了其他 CAM 文档。
反转	指定反转 CAM 文档的视图。您可能希望反转 CAM 平面层的视图，因为它们是负层，并且看起来与其他层不同。
方向	指定按 CAM 文档绘图选项中定义的缩放和方向预览数据。

CBP 属性对话框#

💃访问方式：BGA 工具栏 按钮 > 线键编辑器 按钮 > 选择 CBP > 右键点击🖱️ > 属性

CBP 属性对话框显示所选元件绑定垫的焊盘编号、功能、位置和尺寸。在线键编辑器中，选择一个或多个 CBP 后，右键点击🖱️属性以编辑 CBP 属性。

CBP 属性对话框

字段	描述
焊盘编号	为当前选定的元件绑定垫分配编号。默认情况下，它与连接的基板绑定垫编号相同。
功能	定义当前选定绑定垫的功能。
扇出侧列表	选择 CBP 应线键连接的 SBP 导引的侧面。可能的值为左、上、右和下。
线键	显示由线键连接的基板绑定垫和元件绑定垫的名称。
X 和 Y	显示绑定垫的 X 和 Y 坐标。输入⌨️新值以移动绑定垫。
形状列表	为当前选定的绑定垫分配形状：矩形或椭圆形。
长度	为当前选定的绑定垫分配物理长度（以当前设计单位为单位）。
宽度	为当前选定的绑定垫分配物理宽度（以当前设计单位为单位）。
SBP 按钮	打开与当前选定的基板绑定垫连接的元件绑定垫的 SBP 属性对话框。如果没有连接的元件绑定垫，则此按钮不可用。
WB 按钮	点击🖱️ WB 以打开与当前选定焊盘连接的线键的线键属性对话框。如果没有连接的线键，则此按钮不可用。

CCE 导出对话框#

💃访问方式：主页 > 导出 菜单项 > 选择 CCE 文件 > 保存

使用 CCE 导出对话框，您可以将设计元素导出到 CAMCAD 和 visECAD。

字段	描述
阻焊层选项	• 使用未修改的阻焊层数据 — 选择此选项以使用设计中存在的阻焊层数据。不添加额外的焊盘，也不应用过大或过小调整。• 使用 CAM 处理的数据 — 选择此选项以接受从关联的顶部或底部层复制的自动生成焊盘，包括任何过大或过小调整。
	不需要在每个焊盘栈中创建阻焊层形状。在导出过程中，焊盘从外层复制到阻焊层以用作阻焊层形状。• 焊盘过(欠)大 — 输入⌨️一个值以对所有阻焊层焊盘应用全局过大或过小调整。
	此全局设置是可能值层次结构中的最低值。更多信息，请参见“阻焊层和焊膏层控制”。
焊膏层选项	• 使用未修改的焊膏层数据 — 选择此选项以使用设计中存在的焊膏层数据。不添加额外的焊盘，也不应用过大或过小调整。• 使用 CAM 处理的数据 — 选择此选项以接受从关联的顶部或底部层复制的自动生成焊盘，包括任何过大或过小调整。
	不需要在每个焊盘栈中创建焊膏层形状。在导出过程中，焊盘从外层复制到焊膏层以用作焊膏层形状。• 焊盘过(欠)大 — 输入⌨️一个值以对所有焊膏层焊盘应用全局过大或过小调整。
	此全局设置是可能值层次结构中的最低值。更多信息，请参见“阻焊层和焊膏层控制”。
元件边框层	选择在搜索每个要导出的封装的元件边框形状时使用的最高优先级层。仅在鼠标“启用/禁用层对话框”中标记为启用的层可用。如果选择自动检测项，则应用以下搜索顺序定位元件边框：
	1. 检查是否存在 SailWindpcb.ini 选项用于放置边框选择（[Graphics] 3D_Shape_Layer）并尝试该层。
	2. 尝试 PADS 层 25（推荐用于 3D 边框的层）。
	3. 尝试 PADS 装配顶层。
	4. 尝试 PADS 顶层。
	5. 尝试 PADS 层 0（“所有层”层设置）。
	6. 尝试 PADS 层 20（推荐用于放置边框的层）。如果未找到闭合形状，则转到下一个搜索。
	7. 如果未找到闭合形状，则使用围绕所有元件管脚的人工范围框。
	8. 如果不存在管脚，则使用围绕所有封装元素（铜、线和文本）的人工范围框。
	9. 如果未找到任何内容，则对空封装使用微小的人工框。
	为特定元件找到或生成的边框形状根据元件放置在板的哪一侧放置在 PLACEMENT_OUTLINE_TOP 或 PLACEMENT_OUTLINE_BOTTOM（CCE 文件中的特殊层）上。
	CCE 导出报告文件在使用自动检测时列出每个封装的源层。当在导出对话框中选择特定层时，报告仅列出不匹配请求层的封装和源层。

更改元件对话框#

💃访问方式：选择元件 > ECO 工具栏 > 更改元件按钮 > 右键 > 库浏览 > 选择元件类型 > 替换

使用更改元件对话框授权更改设计中的元件类型，并控制保留设计中元件的属性。

对象

字段	描述
保留属性	勾选✅复选框以保留设计中元件的属性并将其应用到替换元件上。
是	继续更改设计中的元件。
否	取消替换命令并返回"从库获取元件类型"对话框。
取消	取消更改元件操作

选择对齐方式对话框#

💃访问方式：从"管理映射"对话框中选择"未分配模型的元件"列表中的元件，并将其分配到"已映射到模型的元件"列表中的 3D 模型；然后在提示中点击🖱️是。

使用选择对齐方式对话框为 3D 模型选择现有的对齐模式，以便与其他元件重复使用。

为模型分配选择的元件将根据元件封装的校准信息初始对齐 3D 模型。您可以使用选择对齐方式对话框接受或拒绝预设的封装对齐。

字段	描述
待对齐单元	显示可重复使用模型对齐的元件封装名称。
使用对齐	显示可重复使用的封装模型对齐列表。
	例如，如果您想将电容器的 3D 模型分配给电阻器（因为 3D 模型看起来相同），且电容器的 3D 模型当前与 CC0805 封装一起使用，则"CC0805"封装名称将显示在此字段中。
	您可以使用当前封装的对齐方式，或从下拉列表中选择"无"以手动对齐 3D 模型。

检查更新对话框#

💃访问方式：帮助 > 检查更新菜单项

使用检查更新对话框手动检查 PADS 新版本，并禁用或启用自动检查功能。

对象

字段	描述
检查更新按钮	手动检查 SailWind 软件的新版本。
禁用"检查更新"功能	确定 SailWind 是否自动检查软件新版本。
	点击🖱️停止 SailWind 自动检查新版本；取消勾选🔲则让 SailWind 自动检查新版本。

检查泪滴对话框#

💃访问方式：设置 > 选项菜单项 > 泪滴选项卡 > 检查按钮

使用检查泪滴对话框检查并查看泪滴错误。SailWind Layout 报告错误位置、层和错误简要说明。

描述

检查泪滴前必须启用泪滴功能。设置 > 选项菜单项 > 布线选项卡 > 勾选✅"生成泪滴"复选框 > 点击🖱️确定。

字段	描述
位置列表	泪滴错误的位置。点击🖱️错误可在设计中平移至该位置。
错误数	列出设计中的泪滴错误总数
说明列表	位置列表中所选错误的原因。
禁用平移	指定不平移至位置列表中选择的错误。
清除错误	仅清除设计中的错误标记。不修复错误。
开始	运行泪滴检查。
查看报告	在默认文本编辑器中列出最近运行的报告结果。
报告文件	打开"另存为"对话框，您可在其中指定错误报告的名称和保存位置。这将更改报告文件的默认名称，直到您再次更改它。

类规则对话框#

💃访问方式：设置 > 设计规则菜单项 > 类按钮

使用类规则对话框创建和管理网络类，并定义适用于它们的设计规则。

字段	描述
类名	指定类的名称。
类列表	列出所有类名称。
添加	将类名添加到类列表中。
删除	从类列表中移除选定的类。
重命名	使用类名框中的文本重命名类列表中选择的类。
显示有规则的类	指定仅显示有规则的类。
间距	打开间距规则对话框。
布线	打开布线规则对话框。
高速	打开高速规则对话框。
报告	打开规则报告对话框。
网络可用列表	列出此类可用的网络。提示网络不能存在于多个类中。可用列表仅显示未分配到类的网络。
网络已选列表	列出为此类选择的网络。
添加 >>	将网络从可用列表移动到已选列表。
<< 移除	将网络从已选列表移动到可用列表。
规则按钮下方的图片	每个规则类型按钮下方的图片标识该规则类型使用的规则层次结构级别。图片的含义对应于规则对话框层次结构区域中的按钮。例如，如果您在类列表中选择一个类，并且间距按钮下方出现绿色多边形，则该类的默认值适用。另请参阅："非默认规则指示器"。
默认	从选定的类中移除非默认规则，以便仅应用默认规则。

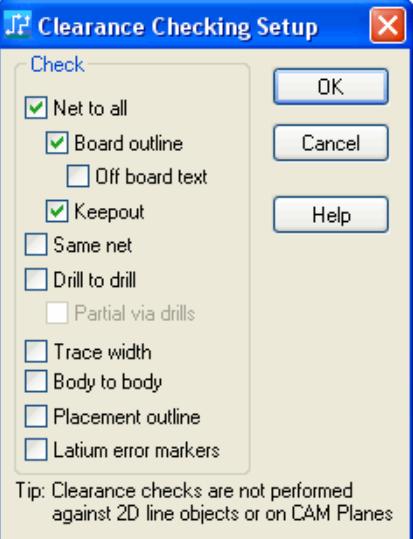

间距检查设置对话框#

💃访问方式：工具 > 验证设计菜单项 > 间距检查 > 设置按钮

使用间距检查设置对话框指定在间距验证期间要检查的间距。

字段	描述
网络对所有	检查规则层次结构所有级别的间距规则（所有网络对所有外部障碍物）。
板框	检查网络对象与板框和板切割（管脚、过孔、走线和铜箔）的间距规则。当间距检查针对板框时，对象的边缘与板框的中心线进行检查。注意：要求：您还必须选择"本体到本体"复选框以检查元件边框与板框的间距。
板外文本	检查板外文本并将所有板外文本实例标记为间距错误。
禁止区	检查禁止区限制违规。
相同网络	检查同一网络上对象之间的间距。对象到对象检查包括以下检查：
	• 焊盘边缘到焊盘边缘 —• 焊盘边缘到走线内角 —• SMD 边缘到焊盘边缘 —• SMD 边缘到走线内角 —• 焊盘与走线之间的锐角 —
钻孔到钻孔	检查所有钻孔之间的间距（Clearance） 计算电镀孔（Plated Through Hole）直径时，应采用焊盘栈（Pad Stack）中的钻孔尺寸加上钻孔超量值（Drill Oversize） 限制条件：钻孔对（Drill Pair）中，层间钻孔误差仅对其中一层进行报告
部分过孔钻孔	检查可能导致制造过程中钻孔问题的过孔配置，特指满足以下条件的部分过孔：
	位于相同坐标位置 具有不同钻孔尺寸 共享相同层（例如VIA1-2和VIA2-4共享第2层） 限制条件：该检查选项仅在选择"钻孔到钻孔"模式时可
走线宽度	检查超出最小/最大宽度的走线
本体到本体	检查元件主体轮廓与元件主体轮廓的对应关系。
	注意：验证设计“主体到主体”检查不会检查元件轮廓与 TH 或 SMD 焊盘的对应关系。
	提示：与“电路板轮廓”检查结合使用时，您可以根据电路板轮廓检查元件轮廓。元件主体轮廓是以下各层上任何二维线对象的最远延伸。
	• 元件层（顶层或底层）• 元件层关联的丝印层（丝印顶层或底层）• 所有层/层 0（零）
	如果您在 20 层有较大的放置边框，请参阅"放置边框"检查。
	限制：此选项不适用于 Latium 设计检查。
放置边框	‌**在默认层模式下，“元件布局轮廓”检查功能会对照第 20 层上的轮廓进行校验，而不是电气层。**‌
	‌**提示：**‌
	从默认层模式切换到扩展层模式时，所有‌非电气层‌的编号会‌增加 100‌。因此，在扩展层模式下，“元件布局轮廓”检查功能会对照‌第 120 层‌上的轮廓进行校验。 您可以在第 20 层（或在扩展层模式下的第 120 层）上创建与实际的丝印层元件外框‌不完全匹配‌的轮廓。通过在此层上设置一个‌更大的轮廓‌，您可以‌在元件附近预留一个区域‌供其他用途使用。 使用“元件布局轮廓”检查功能，可以确保该预留区域‌保持开放状态‌。
	‌**另请参阅：**‌ “推移重叠元件”
Latium 错误标记	显示 Latium 错误标记。Latium 错误标记表明您的设计中存在 Latium 规则。只能在‌设计验证‌对话框中使用 ‌Latium 设计验证‌选项来检查这些规则。

间距规则对话框#

💃访问方式：设置 > 设计规则菜单项 > 选择层次结构级别 > 间距按钮

在规则层次结构的任何级别使用间距规则对话框定义对象之间的最小边到边间距，并定义走线宽度。在线 DRC 和设计验证检查并报告任何间距违规。SailWind Layout 检查对象类型与其他对象类型以及它们自身（如走线）之间的间距。值以当前设计单位显示。

区域	描述
相同网络	指定必须在同一网络的项之间保持的空间。• SMD — 表面贴装焊盘• SMD 到过孔 — 该值也用于 SMD 到 SMD 和 SMD 到焊盘规则• 过孔到过孔 — 该值也用于过孔到焊盘和焊盘到焊盘• 转角 — 第一个走线弯曲点• 焊盘 — 通孔焊盘• 走线到转角 — 走线与另一走线的弯曲点。例如，一个走线在 T 型连接处分开，两条走线中的一条有一个弯曲点。
	限制：
	走线到转角间距仅由 SailWind Router 使用。它不在Layout 中使用（既不由在线 DRC 使用，也不由验证设计工具检查）。
	提示要为整行、整列或整个表格设置相同的值，请点击🖱️列标题（如转角、过孔）、行标题（如过孔、SMD）或全部。然后键入⌨️一个值并点击🖱️确定以应用该值。
走线宽度	指定允许的走线宽度范围。• 最小 — 交互式布线的最小宽度• 推荐 — 开始布线时使用的宽度；在 SailWindRouter 中除外，如果管脚间距太小且使用推荐宽度会违反走线到焊盘的间距，则会自动调整宽度。• 最大 — 交互式布线的最大宽度
	提示布线在改变走线宽度以实现高速布线功能（例如阻抗匹配）时尊重最小和最大值。
间距	指定必须保持在不同网络的项之间的空间。• 走线到走线 — 差分对对话框中的间隙值设置优先于此值。• SMD — 表面贴装焊盘• 转角 — 第一个走线弯曲点• 焊盘 — 通孔焊盘• 过孔 — 也适用于跳线管脚和虚拟过孔• 铜箔到过孔、焊盘、SMD 或钻孔的值也用于创建默认散热焊盘和反焊盘。
	另请参阅："设计规则与焊盘栈 - 散热焊盘和反焊盘"。
	注意：• 要为整行、整列或整个表格/矩阵设置相同的值，点击🖱️列标题、行标题或全部。然后键入⌨️一个值并点击🖱️确定以应用该值。• 倒角路径铜箔使用"实心铜箔"属性，该属性将铜箔切换为使用走线间距。
其他	指定其他设计对象之间的间距：• 钻孔到钻孔 — 指定钻孔之间所需的间距• 本体到本体 — 指定元件本体边框之间所需的间距。
	注意：
	元件本体之间的间距是从用于定义元件本体边框的线的边缘测量的。
删除按钮	在当前规则层次结构级别删除非默认间距规则。
	限制：您不能删除默认间距规则。
确定按钮	限制：如果您没有高级规则的许可证，但您通过对象的属性在规则层次结构的高级级别打开了此对话框，则此按钮不可用。
	例如，选择了一个管脚对后，您右键点击🖱️属性。在走线属性对话框中，您点击🖱️规则按钮，在管脚对规则
	对话框中，您点击🖱️间距。在生成的间距规则对话框中，确定按钮不可用。

簇信息属性对话框#

💃访问方式：选择簇中的组合 > 右键 > 属性 > 簇信息 按钮

簇信息属性对话框修改属于簇的选定元件或组合的簇属性。

对象

字段	描述
种子	在构建和增长操作期间将簇标识为基础或顶级簇。SailWind Layout 从种子簇向外搜索以识别可以添加到种子簇的其他簇。
构建簇时跳过	在增量增长和自动增长操作期间忽略组合或簇。

簇管理器对话框#

💃访问方式：工具 > 簇管理器菜单项

使用簇管理器显示和管理簇成员及组合。您可以将簇成员和组合从一个簇移动到另一个簇，并拆分或删除簇。簇管理器的工作方式类似于 Microsoft Windows 资源管理器；您可以使用它查看顶层或层次结构中任何级别的项目。

GUI 参考元素 B 到 C 簇管理器对话框

字段	描述
层次结构	跟踪当前簇层次结构。顶层是默认级别。展开簇会导致簇、组合或成员名称出现，用正斜杠（/）分隔。
名称	显示突出显示的簇或组合的名称。通过键入⌨️新名称并点击🖱️重命名来重命名簇或组合。
重命名	重命名选定的簇。
列表框	使用两个列表框中的任意一个查看设计中的所有簇、组合和元件。"顶层"单选按钮标记活动列表。列表中的项目由所示前缀标识：
	• 簇 — CLU• 组合 — UNI• 元件 — com
移动区域	将簇的成员从一个列表移动到另一个列表。
展开	更改列表框的内容以仅显示簇中的对象。"顶层"单选按钮更改为显示簇名称。
折叠	返回到顶层视图，折叠层次结构。
拆分	删除选定的簇。您必须点击🖱️确定才能从内存中移除簇。
查找	打开"在层次结构中查找"对话框，您可以在其中查找特定的簇、组合或元件名称。如果搜索的名称是簇或组合的一部分，则会展开以显示所有成员。

簇布局对话框#

💃访问方式：工具 > 簇布局菜单项

使用簇布局对话框可自动构建新簇、在板框内放置簇以及在板框内放置元件。

字段	描述
构建簇	选择在板框外创建新簇。创建的簇默认为开放状态。
	点击🖱️构建簇设置按钮可在构建簇设置对话框中自定义簇。(在点击🖱️构建簇按钮前不可用。)
放置簇	选择在板框内定位簇。簇成员在此过程中也会移动，其放置方式可能如下。如果使用簇视图模式中的分散或退出簇视图模式，您可以看到它们。• 如果任何簇成员被固定，未固定的元件将围绕固定元件放置，保持它们的相对布局。如果簇中有多个固定对象，将随机选择一个。• 如果簇中没有固定元件，所有簇成员将放置在簇所在位置，保持它们的相对布局。
	点击🖱️放置簇设置按钮可在放置簇设置对话框中自定义簇的放置。(在点击🖱️放置簇按钮前不可用。)
放置元件	选择执行自动放置操作。
	点击🖱️放置元件设置按钮可在放置元件设置对话框中自定义元件放置。
	(在点击🖱️放置元件按钮前不可用。)
运行	点击🖱️启动所有选定功能按钮的操作；例如，您可以同时选择所有三个按钮来一次性完成构建簇、放置簇和放置元件操作。
	同时显示簇布局状态对话框，您可以在其中中断正在进行的操作。
	(在您选择至少一个功能按钮前此按钮不可用。)
忽略不可见网络	从构建或放置策略中排除任何不可见网络。要包含不可见网络，请点击🖱️清除忽略不可见网络选项。
忽略平面层网络	从构建或放置策略中排除平面层网络。要包含平面网络，请点击🖱️清除此选项。
分散	将未固定的元件放置在板框外以清空板内区域。分散基于元件高度并按长度排序。固定元件不受影响。如果在使用分散时处于簇视图模式，簇将被分散。
长度最小化	重新排列板上的管脚对。管脚对的计算基于您使用布线规则设置的最小长度标准。
推挤	在自动模式下运行推挤过程，自动调整未通过间距检查的元件。
	提示：• 推挤将测试点视为固定对象。
保存	保存所有三个操作的当前策略。
加载	打开已保存的策略文件。

簇布局状态对话框#

💃访问方式：当您使用簇布局对话框自动构建新簇、在板框内放置簇以及在板框内放置元件时显示此对话框。

簇布局状态对话框显示您通过设置启用的每个过程的完成百分比。此对话框右侧显示布局过程的预计时间和已用时间。

描述

图 137. 簇布局状态对话框

完成布局操作后，错误会显示在布局违规对话框中。

图 138. 布局违规对话框

双击列表中的项目可查看信息。

图 139. 布局违规信息对话框

对象

表 153. 簇布局状态对话框字段

字段	描述
中断	暂停布局过程并打开鼠标自动布局提示。

簇属性对话框#

💃访问方式：选择簇 > 右键点击🖱️ > 属性

使用簇属性对话框查看选定簇的信息并进行修改。

描述

图 140. 簇属性对话框

点击🖱️增量按钮打开簇增长增量对话框。使用它可循环浏览设计中的其他簇并选择要吸收到当前簇中的簇。

图 141. 簇增长增量对话框

点击🖱️自动按钮打开簇大小限制定义对话框。使用它可根据最大数量自动向簇添加新成员。

图 142. 簇大小限制定义对话框

字段	描述
名称	当前选定簇的名称。要重命名簇，请输入⌨️新名称。
X/Y 坐标	簇的当前坐标。要将簇移动到新位置，请输入⌨️新值。
固定	防止簇通过手动或自动布局过程移动。
顶部面积/底部面积	簇基于每个簇成员面积所占据的区域。
成员	作为选定簇成员的各个元件。
删除	删除簇并将其成员转换为独立元件。
种子切换	选择应从其开始构建簇的元件。分析要添加到簇的其他元件基于这些元件和连接性。
增量	打开鼠标簇增长增量对话框以增量方式向簇添加新成员。另请参阅："修改现有簇"。
自动	打开鼠标簇大小限制定义对话框以自动向簇添加新成员。另请参阅："修改现有簇"。
种子	在构建和增长操作期间将簇标识为基础或顶级簇。SailWind Layout 从种子簇向外搜索以识别可以添加到种子簇的其他簇。
强	在布局操作期间尽可能紧密地放置簇成员。放置的最小距离与设计规则中元件间距的相同距离。
关闭	防止在簇布局的构建簇过程中删除簇。
构建簇时跳过	在增长增量和增长自动操作期间忽略该簇。

协作数据导入对话框#

💃访问方式：在标记对话框中，点击🖱️导入按钮，浏览并选择文件，然后点击🖱️打开

使用协作数据导入对话框将任何导入的 2D 线定位到特定的文档层。协作数据通常包括与问题物理关联的标记。标记作为 2D 线导入到对话框中选择的文档层。

字段	描述
标记层	从列表中选择一个文档层，作为任何可能包含在协作数据中的 2D 线标记的位置。
更改层名称	选中✅复选框可自动更改层在层设置中列出的名称。您可以接受默认层名称或输入⌨️新名称。

比较/ECO 工具对话框，比较选项卡#

💃访问方式：工具 > 比较/ECO 工具菜单项 > 比较选项卡

使用比较/ECO 工具对话框的比较选项卡指定要包含在设计比较中的元素。

字段	描述
比较选项区域	如果您正在测试这些选项的效果，您应该在导入.eco 文件之前保存设计的副本，因为.eco 导入没有撤销功能。
仅比较 ECO注册元件	比较排除非 ECO 注册元件。非 ECO 注册元件可能包括 PCB 设计中存在但原理图中不存在的机械或非电气元件。要在比较期间包含所有元件，请清除仅比较 ECO注册元件选项。
仅比较 ECO注册属性	比较排除非 ECO 注册属性。提示过孔属性不是 ECO 注册的，不能在 ECO 过程中添加、删除或更改。
比较元件封装	比较包括元件封装。
比较元件放置	比较包括元件放置的位置差异。
比较网络调度	比较包括网络调度差异。网络重新调度在 SailWind Router 中执行。更多信息，请参阅SailWind Router 帮助中的"重新调度网络"。
名称比较选项区域	• 比较网络名称和参考标识符。根据需要重命名 — 使用参考标识符和网络名称比较差异。
	最佳用于最小化对已布线走线的更改。选择此选项可能导致元件位置交换。• 比较网络名称和参考标识符。优先添加或删除元件而不是重命名 — 基于少数参考标识符已重命名且网络未重命名的情况比较差异。最佳用于最小化元件位置交换，以及可能产生的设计中断。• 比较连接性和拓扑结构(不比较名称)。根据需要重命名 — 不使用参考标识符或网络名称比较差异。比较差异使用管脚名称、元件类型名称等。
	最佳用于比较当元件和网络已重命名，且执行了最小互连更改的设计。
忽略未使用管脚网络	指定排除原始设计中的未使用管脚网络。
	未使用管脚网络包含没有逻辑网络关联的管脚。在使用 SPECCTRA 或 PCB 设计过程中的其他工具布线时可能会创建未使用管脚网络。
	如果清除此选项并且您从原理图或先前的 PCB 布局更新 PCB 布局，未使用管脚网络可能被删除。
网络名称	未使用管脚网络的名称。最大网络名称长度为47 个字符。可以使用除花括号{ }、星号*、空格、问号或逗号外的任何字母数字字符。
属性和设计规则比较级别区域	参见表 154。
比较对象区域	列出您在属性和设计规则比较级别区域中选择的内容
运行	比较设计。当您在输出选项区域中选择选项时可用。

表 154.

选择	使用	比较
比较属性	SailWind Logic 对象类型选择此选项比较SailWind Logic 仅定义了元件的网表。	仅元件属性(元件和网络)每个元件从其对应的封装和元件类型接收属性，但修改仅在元件级别执行。
	PADS Designer 对象选择此选项比较PADS Designer 定义了板、元件、网络和管脚属性的网表。	板、元件、网络和管脚属性每个元件从其对应的封装和元件类型接收属性。网络从它们所属的任何网络类接收属性。元件和网络差异仅在元件或网络级别分别更新。管脚属性没有假设的层次结构。
	所有对象类型选择此选项当您比较不同版本的SailWind Layout 设计时。	所有属性(板、元件、网络、管脚、网络类、元件类型、元件封装)。不假设属性层次结构；所有对象类型都在其当前级别进行比较和更新。
比较设计规则	SailWind Logic 对象类型	网络和网络类规则
	PADS Designer 对象类型	• 网络和网络类规则• 通用规则• 差分对规则
	所有对象类型	所有设计规则
同时选择比较属性和比较设计规则	SailWind Logic 对象类型	• 元件和网络属性• 网络和网络类规则• 通用和条件规则• 差分对规则
	PADS Designer 对象类型	• 板、元件、网络和管脚属性
		• 网络和网络类规则
		• 通用规则
		• 差分对规则
	所有对象类型	• 所有对象类型的属性
		• 所有设计规则

比较/ECO 工具对话框，文档选项卡#

💃访问方式：工具 > 比较/ECO菜单项

使用比较/ECO 工具对话框的文档选项卡指定要比较的设计和要创建的文件。

对象

字段	描述
要比较和更新的原始设计	• 使用当前 PCB 设计 — 指定使用当前设计作为要比较和更新的原始设计。清除使用当前 PCB 设计以浏览另一个设计。
	• 原始设计文件 — 指定浏览另一个设计作为要比较和更新的原始设计。
有更改的新设计	• 使用当前 PCB 设计 — 指定使用当前设计作为有更改的新设计。清除使用当前 PCB 设计以浏览另一个设计。
	• 新设计文件 — 指定浏览另一个设计作为有更改的新设计。
生成差异报告	指定创建一个报告文件，描述两个设计版本之间的差异。此文件名为Layout.rep 并存储在\SailWind Projects 文件夹中。
生成 ECO 文件	指定创建一个 ECO 文件。输入⌨️或浏览到ECO 文件。ECO 文件包含描述更新原始设计以匹配新设计所需更改的 ECO 命令。
生成用于原理图反向标注的 ASCII 文件	指定创建一个包含要发送回原理图的信息的文件，点击🖱️生成用于原理图反向标注的ASCII 文件框。您还必须在 ASCII 文件名框中输入⌨️要创建的文件路径和名称。
运行	比较设计。当您在输出选项区域中选择选项时可用。

比较/ECO 工具对话框，更新选项卡#

💃访问方式：工具 > 比较/ECO 菜单项 > 更新 选项卡

使用比较/ECO 工具对话框中的更新选项卡可指定要在原始设计中更新的数据类型，并指定是否更新库数据。

对象

字段	描述
更新原始设计	指定将 PCB 布局更新为匹配新设计通过自动将设计比较生成的 ECO 文件导入到 SailWind Layout 中。除非同时满足以下两个条件，否则此复选框不可用：• 在"原始设计比较和更新"区域中选择"使用当前设计"（位于文档选项卡上）• 在文档选项卡上选择"生成 ECO 文件"
更新原始设计前暂停原始设计	指定在自动将 ECO 文件导入到原始 SailWindLayout 设计内存中之前，您希望查看差异报告或 ECO 文件。
	仅当在更新选项卡上选中✅"更新原始设计"且在文档选项卡的"原始设计比较和更新"区域中选中✅"使用当前 PCB 设计"时才可用。
更新库中的元件类型	指定通过自动导入使用 PADS Designer 中的ViewPCB 生成的 PADS 格式 ASCII 元件类型文件(.p)来更新 SailWind Layout 元件类型库。
元件类型 ASCII 文件	指定要使用的 ASCII 文件。输入⌨️或浏览文件名。
导入到库列表	指定您要导入更新的库。
新建库按钮	指定您要创建一个新库来导入更新。
库元件的导入模式	指定您希望如何导入更改：
区域	• 不覆盖现有元件• 始终覆盖现有元件• 提示是否覆盖每个元件
运行	比较设计。
	当您在文档选项卡的"输出选项"区域中选择选项时可用。

元件层关联对话框#

💃访问方式：设置 > 层定义 菜单项 > 关联 按钮

使用元件层关联对话框可将文档层与选定层关联或映射，当顶层或底层被设置为元件层时。

描述

在此对话框中建立的层关联被 CAM 例程用于输出。例如，当您输出顶层丝印时，与丝印关联的文档层上的任何项目都会自动添加到 CAM 文档中。

字段	描述
名称	在层设置对话框中选择的层名称。这是您要与元件关联的层。
丝印	指定您要关联的丝印层：• 无• 底层丝印• 顶层丝印
焊膏层	指定您要关联的焊膏层：• 无• 底层焊膏层• 顶层焊膏层
阻焊层	指定您要关联的阻焊层：
	• 无• 底层阻焊层• 顶层阻焊层
装配	指定您要关联的装配层：• 无• 底层装配图• 顶层装配图

元件属性对话框#

💃访问方式：

• 选择元件 > 右键点击🖱️ > 属性

• 选择元件 > 标准工具栏 > 属性 按钮

• 选择元件 > 按 Ctrl-Q（或 Alt-Enter）键

使用元件属性对话框可修改元件放置、封装、簇、标签和电气网络信息。

描述

对话框中有三个选项卡可更改显示内容：

• 使用元件属性对话框中的元件选项卡查看元件的所有信息。此信息不可编辑。

• 使用元件属性对话框中的簇选项卡排除簇或将一个簇设置为基础簇。

• 使用元件属性对话框中的标签选项卡指定要创建或编辑的标签，并打开元件标签属性对话框，您可以在其中设置标签属性。

使用电气网络区域进行电气网络设置。

图 143. 元件属性对话框

图 144. 元件选项卡

图 145. 簇选项卡

图 147. 电气网络区域

对象

表 155. 元件属性对话框

字段	描述
参考标识	所选元件的参考标识名称。
X,Y 坐标	显示查询元件的当前坐标。输入⌨️新坐标以移动元件。
旋转列表	显示元件的当前旋转角度。输入⌨️新的旋转角度以更改元件的旋转。
层列表	显示元件所在的层。从列表中选择新层以将元件移动到另一层。
固定	设置元件是否固定。点击🖱️选中✅"固定"复选框将元件固定到板上并防止元件移动。点击🖱️清除"固定"以取消固定元件。
	如果选择了多个元件，并且其中一些元件已固定而其他元件未固定，则"固定"复选框显示为灰色（处于未定义状态）。您可以点击🖱️选中✅"固定"复选框以固定所有选定元件，或点击🖱️清除"固定"复选框以取消固定所有选定元件。
连接数	列出连接到元件的连接数。
封装列表	列出当前元件封装。从列表中选择不同的封装以更改封装。
	注意：您可以在 ECO 模式之外使用此对话框分配封装。即使属性已在上 ECO 注册，也允许属性更改。例如，您可以将 U1 的封装从 Geometry.Height 属性设置为200 的 DIP 14 更改为 Geometry.Height 属性设置为 100 的 SOIC 14。由于您不在 ECO 模式下，因此更改不会记录在.eco 文件中。
元件边框宽度	显示元件边框的当前宽度。SailWind Layout 仅更改选定元件封装的元件边框宽度，而不是设计中所有封装的宽度。
	另请参阅："更改元件边框宽度"。
焊盘栈按钮	在焊盘栈属性对话框第1566 页中打开元件。
属性按钮	对象属性对话框打开以分配属性和值给任何选定的对象。
规则按钮	打开元件规则对话框，其中选定的元件在元件列表中高亮显示。另请参阅："设计规则层次结构"。

表 156. 簇选项卡内容

字段	描述
构建簇时跳过	将元件排除在簇构建操作之外。点击🖱️以排除选定元件参与簇构建操作。
种子	在构建和增长操作期间将簇标识为基础或顶级簇。SailWind Layout 从种子簇向外搜索以识别可以添加到种子簇的其他簇。

表 157. 标签选项卡内容

字段	描述
标签列表	指定要创建或编辑的标签。
元件标签属性	打开元件标签属性对话框。

表 158. 电气网络区域内容

字段	描述
电气网络列表	连接到或通过元件的电气网络名称。
	电气网络名称带有三个脱字符后缀。
创建电气网络	选中✅复选框以使用元件的网络创建电气网络。此复选框也由选定元件的创建电气网络命令选中✅。
	限制：• 如果选定元件的网络被排除在电气网络之外，它不能被包含在电气网络中。
	(如果元件或网络的创建电气网络和允许元件创建电气网络复选框都被清除，则该元件或网络被排除在电气网络之外。)• 如果选定元件具有两个以上管脚，则必须满足以下条件，否则元件无法创建电气网络，即电气网络无法通过元件：• 所有管脚必须连接到门。• 每个门必须正好有两个管脚。
	清除复选框以将元件从电气网络中移除，即防止电气网络通过它。
	此复选框也由禁用电气网络创建弹出命令为选定元件清除。
	限制：如果网络属性对话框中的创建电气网络复选框为元件的网络选中✅，您还必须清除允许通过参考标识前缀和网络创建电气网络复选框。清除这两个复选框以防止选定元件创建电气网络（即防止任何电气网络通过它们）。
允许通过参考标识前缀和网络创建电气网络	选中✅复选框以允许通过指定元件的参考标识前缀在电气网络对话框中，或通过选择创建电气网络复选框在网络属性对话框中，自动将元件的网络包含在电气网络中。
	清除复选框以防止通过网络或参考标识前缀为选定元件的网络创建电气网络。网络仍然可以通过它们连接的其他元件成为电气网络。
	此复选框也由禁用电气网络创建弹出命令为选定元件清除。
	限制：具有创建电气网络复选框选中✅的元件不会通过清除此复选框而被阻止添加到电气网络。清除这两个复选框以防止选定元件被添加到电气网络（即防止任何电气网络通过它们）。
离散长度	输入⌨️在计算管脚对和网络长度时要用于此元件的长度。
	离散长度值的一半被添加到每个连接的管脚对和网络长度测量中。您可以添加一个值来表示将焊接到焊盘的元件管脚的长度。对于电气网络，它在物理网络通过离散元件链接在一起的情况下提供了更准确的总长度测量。没有离散长度值，连接的管脚对和网络长度仅测量到焊盘的原点。这可能不是偏移焊盘中焊盘的几何中心。

元件规则对话框#

💃访问方式：

• 设置 > 设计规则 菜单项 > 元件 按钮

• 选择元件 > 右键点击🖱️ > 显示规则

使用元件规则对话框定义适用于元件的设计规则。

GUI 参考元素 B 到 C 元件规则对话框

字段	描述
元件列表	列出设计中的所有元件。
显示有规则的元件	指定仅显示具有规则的元件。
使用封装	指定显示特定封装的元件。选择(所有封装)以显示所有封装。
间距	打开间距规则对话框。
布线	打开布线规则对话框。
扇出	打开扇出规则对话框。
焊盘入口	打开焊盘入口规则对话框。
报告	打开规则报告对话框。
规则按钮下方的图片	每种规则按钮下方的图片标识了该规则类型使用的规则层次结构级别。图片的含义对应于规则对话框层次结构区域中的按钮。例如，如果您在类列表中选择一个类并且绿色多边形出现在间距按钮下方，则默认值适用于该类。
选定：	列出元件列表中选定的元件。
元件类型：	列出与元件列表中选定的元件关联的元件类型。
封装：	列出与元件列表中选定的元件关联的封装。
默认	从选定元件中移除非默认规则，以便仅应用默认规则。

条件规则设置对话框#

💃访问方式：设置 > 设计规则 菜单项 > 条件规则 按钮

使用条件规则设置对话框设置仅当规则中命名的对象相邻或在特定层上时才生效的间距和高速规则。例如，网络之间的默认间距为 X，但当网络 A 与网络 B 相邻时，间距为 Y。

GUI 参考元素 B 到 C 条件规则设置对话框

字段	描述
源规则对象	指定要设置规则的对象。
来自网络	指定显示特定网络的管脚对。选择(所有网络)以显示所有管脚对。仅在源规则对象区域中选择"管脚对"时可用。
目标规则对象	指定要针对其设置规则的对象。
	对于管脚对对象，您可以通过在来自网络列表中选择网络来显示管脚对。
来自网络	指定显示特定网络的管脚对。选择(所有网络)以显示所有管脚对。仅在目标规则对象区域中选择"管脚对"时可用。
应用到层	指定将条件规则应用到特定层。提示：选择(所有层)以应用到所有层。限制：如果在目标规则对象区域中选择"层"，则不可用。
现有规则集列表	列出所有先前创建的规则。
间距	指定这是一个间距规则集。您可以在对象到对象框中设置所有对象的间距。但如果间距规则矩阵中存在不同的值，则此框不可用，您必须点击🖱️矩阵，并在间距规则对话框中输入⌨️值。
矩阵按钮	打开间距规则对话框。
高速	指定这是一个高速规则集。在框中设置并行和串联长度和间隙。出于报告目的，源规则对象列表中的网络和管脚对被标识为攻击者。如果类在源规则对象列表中，则该类中的所有网络都被标识为攻击者。
创建	创建规则并将其显示在现有规则集列表中。
删除	从现有规则集列表中移除选定的规则。

确认管脚交换对话框#

💃访问方式：ECO 工具栏 > 交换管脚按钮 > 选择无交换 ID 或具有不同交换 ID 的管脚

使用确认管脚交换对话框来确认并执行对无交换 ID 或具有不同交换 ID 的管脚进行交换。

对象

字段	描述
不再显示	防止下次交换具有不同或未定义交换 ID 的管脚时出现此提示。
	当您关闭并返回 ECO 工具栏时，此设置将被重置。
确定	继续执行管脚交换。
	如果这些管脚可交换，正确的处理方式是在元件信息对话框的管脚选项卡中为它们分配相同的交换 ID。

连通性检查设置对话框#

💃访问方式：工具 > 验证设计菜单项 > 连通性检查 > 设置按钮

在设计验证过程中，您可以使用连通性检查来报告孤立的布线过孔和孤立的缝合过孔。（孤立的缝合过孔是指未连接到任何填充边框或铜区域的缝合过孔。）但是，要让检查报告孤立的缝合过孔，您必须首先设置忽略与 CAM 平面的连接。

对象

字段	描述
忽略 CAM 平面连接对于孤立的缝合过孔	指定将孤立的缝合过孔作为错误报告并在设计中标记它们，同时标记检查过程中发现的其他错误。

将管脚对转换为倒角路径对话框#

💃访问方式：选择管脚对、多个管脚对或网络 > 右键点击🖱️ > 转换为倒角路径

使用将管脚对转换为倒角路径对话框将走线转换为倒角铜。将走线转换为铜倒角路径比简单地创建铜倒角路径有两个优势。您还可以使用更强大的交互式布线器来初始布线。当您将走线转换为倒角路径时，SailWind Layout 会自动进行网络分配。

GUI 参考元素 B 至 C 将管脚对转换为倒角路径对话框

字段	描述
选中的管脚对列表	列出您在设计中选中的管脚对。
全选	选中✅"选中的管脚对列表"中的所有项目。
取消全选	取消选中✅"选中的管脚对列表"中的所有项目。
选中✅的走线宽度	列出选中✅走线的宽度范围。
多边形边框宽度	指定铜边框的宽度值。减小该值可获得更尖锐的拐角，增大该值可获得更钝的拐角。所有拐角都会以等于边框宽度一半的半径进行圆角处理。
	提示由于铜是通过边框和填充创建的，您可以指定非常窄的边框宽度以获得非常尖锐的拐角。
使用走线宽度	指定使用走线宽度作为倒角路径的宽度。存在多个走线宽度时，将使用实际的走线宽度。"转换参数"区域顶部的"选中✅的走线宽度"值显示"选中的管脚对列表"中项目的走线宽度范围。
	点击🖱️清除此复选框可在"转换后的路径宽度"框中输入⌨️值。
拐角倒角宽度比例	指定倒角拐角宽度与倒角路径宽度的比例。如果比例为 1.0，则倒角拐角的宽度与倒角路径相同。减小比例可获得更窄的倒角拐角。
倒角角度小于或等于	清除"倒角角度小于或等于"复选框，仅对小于 90 度（锐角）的角度进行倒角。或
	选中✅"倒角角度小于或等于"复选框，指定 90 至 180 度之间的角度作为上限，低于此上限的所有角度都将被倒角。小于 90 度的外角总是会被倒角。

覆铜平面管理器对话框#

💃访问方式：选择绘图 > 覆铜平面管理器菜单项

填充覆铜平面边框，并重新填充格栅覆铜平面区域。

GUI 参考元素 B 至 C 覆铜平面管理器对话框

对象	描述
格栅	填充先前填充区域的格栅线。
	与填充不同，格栅不会创建新的隔离区域或散热连接。如果在原始填充后移动了填充区域内的对象，或更改了散热设置，您需要将格栅边框更改为浇注或平面边框，并使用填充在该区域生成新的格栅。
	由于格栅线不被存储，您还应在打开文件后执行格栅操作，除非您在"格栅和填充"选项中启用了"文件加载时自动格栅"设置。
填充	填充选定层上的所有覆铜平面。• 填充会在覆铜平面边框内但不属于同一网络的走线和焊盘周围创建隔离区域。它还会为属于同一网络的管脚创建散热连接（前提是在管脚属性对话框中为这些管脚选中✅了"平面散热"复选框），并对选定层上的所有覆铜平面执行此过程。要填充单个覆铜平面，请在设计中选中✅一个覆铜平面形状，右键点击🖱️并选择填充。• 它会填充钻孔尺寸大于其分配焊盘的实例。通过填充钻孔和焊盘，焊盘保持与平面的连接。因此，如果您在焊盘周围填充（意图让它们获得散热连接），并且这些焊盘的钻孔尺寸大于焊盘尺寸，焊盘和钻孔将被完全填充，但可以通过连通性设计验证检查检测到。
	• 点击🖱️全选以选中✅层列表中列出的所有层。• 或者，您可以通过点击🖱️主工具栏中的全部填充按钮一次性填充所有层上的覆铜平面。
选项	提供对工具菜单 > 选项对话框相关子类别的快速访问。选择选项类型并点击🖱️设置。• 散热 — 设置默认散热的大小和形状。• 格栅和填充 — 设置格栅和填充选项。

创建阵列对话框#

💃访问方式：选择要包含在阵列中的元件 > 右键点击🖱️ > 创建阵列 使用创建阵列对话框设置创建阵列的选项。

描述

图 148. 平面选项卡

图 149. 圆形选项卡

图 150. 创建阵列对话框

对象

表 159. 创建阵列对话框字段

字段	描述
行间距	以当前设计单位设置行间距。
列间距	以当前设计单位设置列间距。
行数	设置阵列中的行数。输入⌨️大于或等于 1 的值。列数会根据此值自动更新。
列数	设置阵列中的列数。输入⌨️大于或等于 1 的值。行数会根据此值自动更新。
排序区域	• 行 — 确定元件在平面阵列中的放置顺序。当选择按行排序时，元件按选择排序并按行从底行开始放置。元件在行中从左到右放置。• 列 — 确定元件在平面阵列中的放置顺序。当选择按列排序时，元件按选择排序并按行从底行开始放置。元件在行中从左到右放置。
内半径	以当前设计单位设置极坐标格栅或圆形阵列的内环半径。不能使用零或负值。
半径增量	以当前设计单位设置极坐标格栅或圆形阵列相邻环之间的径向距离。
	对于圆形阵列不能使用零或负值。
起始角度	设置第一个格栅或圆形阵列站点的极坐标角度（度）。可以输入⌨️ 0.000 到 359.999 之间的值。
角度范围	设置要放置对象的范围。360 设置一个完整的圆形格栅或阵列；较小的值设置扇形格栅或阵列。
角度增量	设置环内相邻站点之间的角度距离。
每环站点数	设置格栅或阵列每个环的站点数。输入⌨️大于或等于 2 的值。不能使用零或负值。
锁定	控制径向移动时角度范围、角度增量和每环站点数的自动调整。控制极坐标分布和重复时计数、角度和角度范围的自动调整。
	上述三个设置角度范围、角度增量和每环站点数是相互依赖的；每个值都取决于其他两个值。设置其中一个值并锁定它。设置一个未锁定的值；另一个未锁定的值会自动更新。例如，如果将角度范围设置为 360，每环站点数设置为 36，角度增量将更新为 10。
方向	设置站点在格栅或圆形阵列上的放置方式：顺时针或逆时针。
旋转	设置是否更改所选元件的方向。
	要更改方向请选择此选项并在方向框中输入⌨️一个值（度）。清除旋转以保持每个元件的当前方向。
方向	设置所选元件的方向。
	输入⌨️一个方向值（度），SailWind Layout 将应用于阵列中的每个元件。
按参考标识符排序	在创建或修改阵列或径向移动时按参考标识符对选中✅项目进行排序。
	当此选项被清除时，项目按选择顺序排序。
对齐方式	确定如何对齐阵列中的元件。• 原点 — 将元件的原点对齐到阵列站点。• 中点 — 将元件的中点对齐到阵列站点。
计算	定义阵列参数，使元件尽可能靠近放置而不违反体到体间距设计规则。可以计算以下内容：
	• 全部 — 对于平面阵列，计算实例数、列数和行数。对于圆形阵列，计算除起始角度和方向外的所有选项。计算总是计算单环阵列且角度范围为 360 度的选项。• 距离 — 计算行间距和列间距值。仅限平面阵列。• 半径，半径增量 — 根据圆形选项卡中的所有其他值计算内半径和半径增量。仅限圆形阵列。

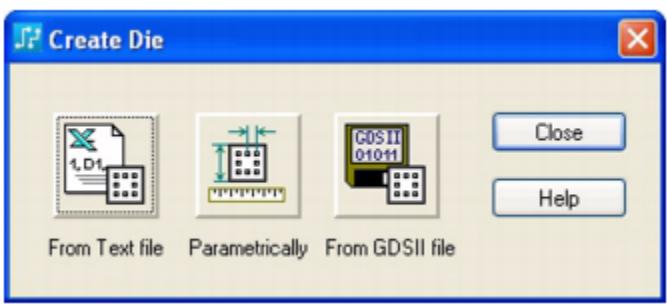

创建芯片对话框#

💃访问方式：BGA 工具栏 > 芯片向导按钮

使用创建芯片对话框选择您想要用于创建新芯片的方法。

字段	描述
从文本文件按钮	打开芯片向导 - 从文本文件创建对话框
参数化按钮	打开芯片向导 - 参数化创建对话框
从 GDSII 文件按钮	打开芯片向导 - 从 GDSII 文件创建对话框

自定义字符串对话框#

💃访问方式：主页> 生成PDF菜单项 > 在页眉或页脚位置列表中，选择自定义

使用自定义字符串对话框为 PDF 输出创建自定义页眉或页脚文本。

对象

名称	描述
文本框	为选定的页眉或页脚位置输入⌨️您的自定义文本。

自定义对话框，命令选项卡#

💃访问方式：工具 > 自定义菜单项 > 命令选项卡

使用命令选项卡向菜单或工具栏添加命令，或创建自定义菜单。

对象

字段	描述
类别列表	缩小命令列表范围。
命令列表	可添加到菜单或工具栏的命令列表。
	添加新命令，删除您添加的命令，或重命名您添加的命令。

自定义对话框，键盘和鼠标选项卡#

💃访问方式：工具 > 自定义菜单项 > 键盘和鼠标选项卡

使用自定义对话框的键盘和鼠标选项卡创建和自定义快捷键。

GUI 参考元素 B 至 C 自定义对话框，键盘和鼠标选项卡

字段	描述
模式列表	缩小命令列表范围。
命令列表	可分配快捷键的命令列表。
	添加新命令（打开添加命令对话框），删除您添加的命令，或重命名您添加的命令（打开编辑命令对话框）。
当前快捷键列表	分配给所选命令的快捷键列表。
	添加快捷键（打开分配快捷键对话框），或删除您添加快捷键。
描述	列出所选命令的功能。
重置	将选定的工具栏或快捷菜单重置为默认设置。
报告	保存所有当前快捷键命令的报告。

自定义对话框，宏文件选项卡#

💃访问方式：工具 > 自定义 菜单项 > 宏文件 选项卡

使用宏文件选项卡从宏文件创建命令，并将其添加到工具栏和菜单中。

字段	描述
宏命令文件列表	已打开的宏文件列表。
	添加宏到列表（打开打开宏对话框），从列表中删除宏，或编辑已添加宏的位置。
描述	列出所选宏的功能。

自定义对话框，选项选项卡#

💃访问方式：工具 > 自定义 > 选项 选项卡

使用自定义对话框的选项选项卡更改菜单和工具栏的外观，以自定义 SailWind 界面。

字段	描述
在工具栏上显示工具提示	当鼠标悬停在工具栏按钮上时，显示按钮名称。
在工具提示中显示快捷键	除了工具提示中的名称外，还显示按钮的快捷键。
大图标	以大于默认大小的尺寸显示工具栏图标。
菜单动画列表	菜单的动画类型：无、展开、滑动或淡入淡出。
菜单阴影	在菜单后显示阴影。
等待 键后执行长快捷键	延迟执行快捷键，直到按下 Enter 键。
首先显示最近使用的命令	在列表顶部显示最近选择的菜单命令。
延迟后显示完整菜单	短暂暂停后显示完整菜单。
重置我的使用数据	将菜单和工具栏恢复为默认命令集。此选项不会撤销您所做的任何显式自定义。
视觉样式	设置工具栏和标题栏的外观和感觉。
界面语言	指定所有对话框和消息显示的语言：英语、简体中文。

自定义对话框，工具栏和菜单选项卡#

💃访问方式：工具 > 自定义 菜单项 > 工具栏和菜单 选项卡

使用自定义对话框的工具栏和菜单选项卡创建自定义工具栏和快捷菜单。

字段	描述
工具栏列表	指定在主窗口中显示的工具栏。
	添加新工具栏，删除已添加的工具栏，或重命名已添加的工具栏。
显示文本标签	在按钮上显示文本标签以及图标。
选择快捷菜单	指定要自定义的快捷菜单。
	限制：仅 SailWind Router。
重置	将所选工具栏或快捷菜单恢复为默认设置。
全部重置	将所有工具栏或快捷菜单恢复为默认设置。
