创建库元件

您可以使用库管理器和 PCB 封装编辑器在 SAILWIND 库中创建构成元件类型的库元素。

本课程内容：

🙊限制

本教程需要具备"绘图编辑"、"常规编辑"和"库编辑器"许可选项。在帮助菜单中点击🖱️已安装选项以确认您是否可以继续。

😎前提

如果 SailWind Layout 尚未运行，请先启动程序。

理解 SailWind 元件类型与 PCB 封装

元件类型

在将元件添加到设计之前，它必须作为 SailWind 元件类型存在于库中。一个元件类型由三个元素组成：

  • 原理图符号（在库中称为 Logic decal）
  • 元件封装（在库中称为 PCB decal）
  • 电气参数（如管脚编号和门电路分配）

以 SailWind Layout 元件类型 7404 为例：

元素 描述
元件类型名称 7404
逻辑封装 INV（反相器）
PCB 封装 DIP14（14 管脚双列直插封装）
电气参数 六个逻辑门（A 至 F）使用 14 个管脚中的 12 个包含一个电源管脚和一个接地管脚。

您可以在 SailWind Logic 或 SailWind Layout 中创建元件类型，但逻辑封装只能在 SailWind Logic 中创建，PCB 封装只能在 SailWind Layout 中创建。

PCB 封装编辑器

PCB 封装是元件的物理表示，通常称为封装。PCB 封装包含多个代表元件管脚的焊盘和一个元件边框。您可以在 PCB 封装编辑器中创建 PCB 封装。

在工具菜单中，点击🖱️ PCB 封装编辑器。

进入 PCB 封装编辑器后，会显示文本标签和 PCB 封装原点标记：

  • NAME 文本标签是元件位号的占位符。
  • TYPE 文本标签是元件类型名称的占位符。在封装中放置这些标签的位置决定了当使用该 PCB 封装的元件添加到设计时，位号或元件类型显示的位置。
  • 原点标记标识了元件的原点，用于在 SailWind Layout 中移动、旋转或定位元件。封装原点也被自动装配和贴片机引用。

创建 PCB 封装

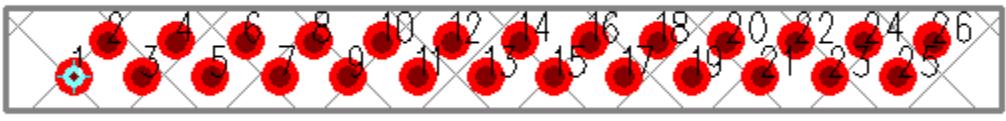

在以下练习中，您将通过添加新焊盘、元件边框和分配焊盘栈，为下图所示的 26 管脚连接器创建 PCB 封装。

添加焊盘

定义 PCB 封装的第一步是为元件的每个管脚添加焊盘。每个焊盘按添加顺序编号，焊盘编号即为其管脚编号，例如焊盘 1 为管脚 1，焊盘 2 为管脚 2，依此类推。

  1. 点击🖱️绘图按钮 > 端点按钮 。

    当"添加端点"对话框打开时，接受默认设置并点击🖱️确定。此时进入添加焊盘模式，每次点击🖱️鼠标都会在点击🖱️位置添加一个新焊盘。

  2. 输入⌨️g50并按Enter，将设计格栅设置为 50。

  3. 输入⌨️gd50并按Enter，将显示格栅设置为 50。

  4. 将鼠标移动到封装原点标记上，点击🖱️以在原点添加第一个焊盘。

  5. 将鼠标移动到 X50,Y50 位置（参考状态栏的 X,Y 坐标显示），点击🖱️添加第二个焊盘。

使用"分布和重复"添加多个端点

您可以使用"分布和重复"命令快速复制对象（如焊盘）形成重复模式。

  1. 右键点击🖱️并选择选择端点。

  2. 点击🖱️第一个端点。

  3. 按住 Ctrl 键点击🖱️添加第二个端点到选择集。

  4. 右键点击🖱️并选择分布和重复。

  5. 在"分布和重复"对话框中，点击🖱️线性选项卡。

    TIP

    "径向布局"许可选项可启用极坐标和径向布局选项卡。

  6. 选择向右为方向，设置数量为12，距离为100，然后点击🖱️确定。

    NOTE

    自动添加 24 个新焊盘完成连接器管脚布局。

分配焊盘形状和尺寸

定义封装的下一步是分配焊盘形状和尺寸，这通过焊盘栈编辑器完成。

  1. 设置 > 焊盘栈。

  2. 从"形状:尺寸:层"列表中选择 <安装层>（Mounted Side）。

    TIP

    Mounted Side 是印刷电路板上安装元件的正面或背面。

  3. 在参数区域，点击🖱️圆形焊盘形状按钮。

  4. 在参数区域，通过在直径框（Diameter）中输入⌨️ 55 来更改焊盘直径。

  5. 在钻孔尺寸框（Drill Size）中输入⌨️ 28。

  6. 为其他层更改焊盘形状和尺寸，从"形状:尺寸:层"列表中选择 <内层> （Inner Layers）和 <对立面> （Opposite Side），并将每层的焊盘直径（Diameter）设置为55。

    TIP

    内层是印刷电路板顶层和底层以外的设计层，可能是布线层、平面层或两者的组合。对立面是印刷电路板上与安装面相对的外层。

  7. 点击🖱️确定。

    TIP

    如果钻孔不可见，输入⌨️ do 并按 Enter。do 无模命令可切换钻孔边框显示设置。

创建元件边框

使用 2D 线条绘图工具创建元件边框。

  1. 绘图 > 2D 线 。

  2. 右键点击🖱️并选择矩形。

  3. 输入⌨️s -100 100（s, 负 100, 空格, 100）并按Enter，将鼠标定位到边框的左上角。

  4. 不移动鼠标，按空格键开始新的矩形多边形。

  5. 将鼠标移动到 X1350,Y -50 位置。

  6. 点击🖱️完成多边形。

为 PCB 封装添加禁止区域

在 SailWind Layout 中，您可以将某个区域定义为过孔、走线和其他设计对象的禁止区域。可以在 PCB 上或 PCB 封装内定义禁止区域。

在本练习中，您将为连接器定义过孔禁止区域。

  1. 禁止区域按钮。

  2. 右键点击🖱️并选择矩形。

  3. 将鼠标定位到边框的左上角，点击🖱️开始绘制禁止区域矩形。

  4. 将鼠标移动到边框的右下角，点击🖱️完成多边形。

  5. 在"添加绘图"对话框的限制区域，勾选✅过孔和跳线复选框以分配禁止区域限制。

  6. 在层列表中点击🖱️**<所有层>**将禁止区域分配到所有层。

  7. 点击🖱️确定完成禁止区域定义。

分配 PCB 封装属性

在 SailWind Layout 中，您可以为元件或元件类型分配属性，如制造商零件编号、公司零件编号、高度和其他元件特定信息。您也可以为 PCB 封装分配属性。

添加高度属性

  1. 编辑菜单 > 属性管理器。

  2. 如果 Geometry.Height 属性不在列表中：

    a) 在"封装属性"对话框中，点击🖱️浏览库属性。

    b) 在"浏览库属性"对话框中，点击🖱️刷新更新属性列表以查看库中所有使用的属性。

    c) 在属性列表中点击🖱️Geometry.Height，然后点击🖱️确定将高度属性添加到封装。

  3. 双击值框，输入⌨️300（当前单位为密耳，即 0.300 英寸）。

  4. 点击🖱️关闭。

为 PCB 封装添加属性标签

您可以在设计中以文本标签形式显示属性。您还可以添加额外的标签以满足位号的不同尺寸和位置要求。每个标签的可见性和位置在布局编辑器中管理。

您可以通过在 PCB 封装中添加占位标签来预定义属性标签的位置。这些占位标签将成为布局编辑器中新增或可见标签的默认位置。

为封装添加位号标签

在本练习中，您将为连接器封装添加装配图位号标签。使用"添加新标签"命令将标签添加到 PCB 封装。

  1. 点击🖱️添加新标签按钮 。

    NOTE

    点击🖱️"添加新标签"按钮后，新标签会出现在当前 Name 标签下方，并打开"添加新封装标签"对话框。

  2. 在属性列表中，点击🖱️**Ref.Des.**将新标签分配为附加位号标签的占位符。

  3. 在显示列表中，点击🖱️值，仅启用属性值的显示。

  4. 通过在 X 框中输入⌨️600，Y 框中输入⌨️150来更改标签位置。在水平和垂直对齐列表中点击🖱️居中。

  5. 在层列表中，点击🖱️顶层装配图将文本分配到顶层装配图层。

  6. 点击🖱️确定关闭对话框并完成标签添加。

    TIP

    如果在"显示颜色设置"对话框中没有为"顶层装配图"层上的对象分配颜色，新标签将不会显示。

    例外： 位号颜色由 Pin Num.标签选项控制，而非属性。元件类型颜色由 Type 标签选项控制，而非属性。

定位其他标签

将 Name 和 Type 标签定位在封装中文本不会被遮挡的位置。

  1. 选择按钮。

  2. 未选择任何对象时，右键点击🖱️并选择选择文本/绘图。

  3. 选择每个标签，按Ctrl+E移动。

  4. 将它们放置在教程开头"创建 PCB 封装"部分所示的大致位置。

  5. 点击🖱️完成移动。

保存 PCB 封装

您已在 SailWind Layout 中创建了第一个 PCB 封装。将其保存到库中。

  1. 点击🖱️保存按钮 。
  2. 在"保存 PCB 封装到库"对话框中，点击🖱️**…\preview**库。
  3. 在 PCB 封装名称框中输入⌨️26pinconn。
  4. 点击🖱️确定并确认可能出现的覆盖文件提示。

创建新元件类型

现在您已完成教程所需的 PCB 封装，接下来将使用元件类型编辑器为新的 26 管脚连接器创建元件类型。

分配常规参数

创建连接器元件类型的第一步是将其定义为连接器并分配 PCB 封装。

  1. 主页菜单 > 库。
  2. 要在 preview 库中创建新元件类型，在库列表中点击🖱️**…\preview**。
  3. 点击🖱️元件按钮。
  4. 点击🖱️新建。
  5. 在"元件信息"对话框中，点击🖱️常规选项卡。
  6. 在逻辑系列列表中滚动并选择CON系列类型，这将为此元件类型设置默认位号前缀 J。
  7. 要将元件类型定义为连接器，在选项区域勾选✅"特殊用途"复选框，并点击🖱️连接器。

分配 PCB 封装

下一步是为元件类型分配 PCB 封装。

  1. 点击🖱️PCB 封装选项卡。
  2. 在库列表中点击🖱️**…\preview**库。
  3. 在筛选框中输入⌨️26p*并点击🖱️应用。
  4. 在未分配封装列表中点击🖱️26PINCONN封装。
  5. 点击🖱️分配将封装移动到已分配封装列表。

添加元件类型属性

您可以在 PCB 封装中添加属性标签。对于元件类型，您需要添加属性及其对应的值。可以直接在属性单元格中输入⌨️属性，或从 SailWind 库中的所有属性列表中选择。

在本练习中，您将从库中为连接器元件类型添加属性。

  1. 点击🖱️属性选项卡。
  2. 点击🖱️添加。
  3. 点击🖱️浏览库属性。
  4. 在"浏览库属性"对话框中，点击🖱️Description属性并点击🖱️确定。
  5. 双击值单元格。
  6. 在值单元格中输入⌨️CONNECTOR, RIBBON, 26 PIN。
  7. 再次点击🖱️添加，重复上述步骤添加以下属性和值：
属性 值
Cost （留空）
Part Number MGEG26R
Manufacturer #1 ACME
Manufacturer #2 （留空）

分配 CAE 封装

现在为元件类型分配逻辑封装。

  1. 点击🖱️连接器选项卡。
  2. 点击🖱️添加。
  3. 从特殊符号单元格中点击🖱️浏览按钮。
  4. 在"浏览特殊符号"对话框中，选择**…\misc库中的EXTIN符号，点击🖱️确定**。
  5. 双击管脚类型单元格。
  6. 在列表中点击🖱️源将输入⌨️管脚分配为源。
  7. 再次点击🖱️添加，从新增的特殊符号单元格中点击🖱️浏览按钮。
  8. 在"浏览特殊符号"对话框中，选择**…\misc库中的EXTOUT符号，点击🖱️确定**。
  9. 双击管脚类型单元格。
  10. 在列表中点击🖱️负载。

保存元件类型

现在元件类型定义已完成，保存新元件类型。

  1. 点击🖱️确定。
  2. 在"保存元件类型到库"对话框中，导航到**…\preview库，将元件类型命名为26pinconn**，点击🖱️确定。确认可能出现的覆盖文件提示。
  3. 在库管理器对话框中，点击🖱️关闭。

使用封装向导创建 PCB 封装

PCB 封装编辑器提供对话框驱动的 PCB 封装向导。这些向导提供自动化工具，可自动创建标准封装图案。

创建 SOIC 封装

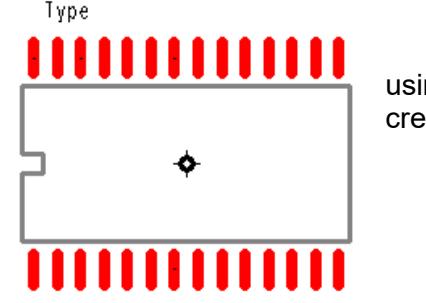

现在您已体验了使用 PCB 封装编辑器中的交互工具创建 PCB 封装，接下来将使用 PCB 封装编辑器中的自动化工具创建下图所示的 SO28 PCB 封装。

  1. 在绘图工具栏中，点击🖱️向导按钮 。

  2. 在"封装向导"对话框中，点击🖱️双列选项卡。

  3. 在封装区域的器件类型部分，点击🖱️SMD。

  4. 在方向部分，点击🖱️水平。

  5. 在管脚区域输入⌨️以下内容：

    a. 在管脚数量框中输入⌨️28

    b. 在宽度框中输入⌨️24

    c. 在长度框中输入⌨️90

    d. 在管脚间距框中输入⌨️50

  6. 在行间距区域，点击🖱️中心到中心并在值框中输入⌨️450。

  7. 在管脚 1 形状和管脚形状部分，均点击🖱️椭圆形。

  8. 在布局边框区域，在宽度框中输入⌨️600，在高度框中输入⌨️800。

  9. 在散热焊盘区域，取消勾选🔲创建复选框。

  10. 点击🖱️确定。PCB 封装将自动创建。

    NOTE

    您只需几个简单步骤就创建了一个 28 管脚 SOIC。

  11. 在文件菜单中，点击🖱️退出封装编辑器返回布局编辑器。

  12. 不要保存设计副本。

您已完成元件创建教程。
