第 7 章 视图#

SailWind Router 提供了多种控制功能来改变设计的显示方式，从更改显示颜色到滚动和缩放查看细节。

设置设计颜色#

在设计过程中，您可以自定义显示颜色以便更清晰地查看放置的对象。

使用"选项"对话框中的"颜色"类别可执行以下操作：

1. 按层或按对象类型设置和更改对象颜色

2. 在显示中使对象可见或不可见（同样可按层或按对象类型设置）

3. 自定义颜色选择调色板

4. 保存自定义颜色方案。您可以在常用颜色方案之间切换以处理设计

🏃‍♂️‍步骤

1. 点击🖱️ 工具 > 选项 菜单项

2. 在"选项"对话框中，点击🖱️鼠标"颜色"类别

3. 设置设计对象的颜色：

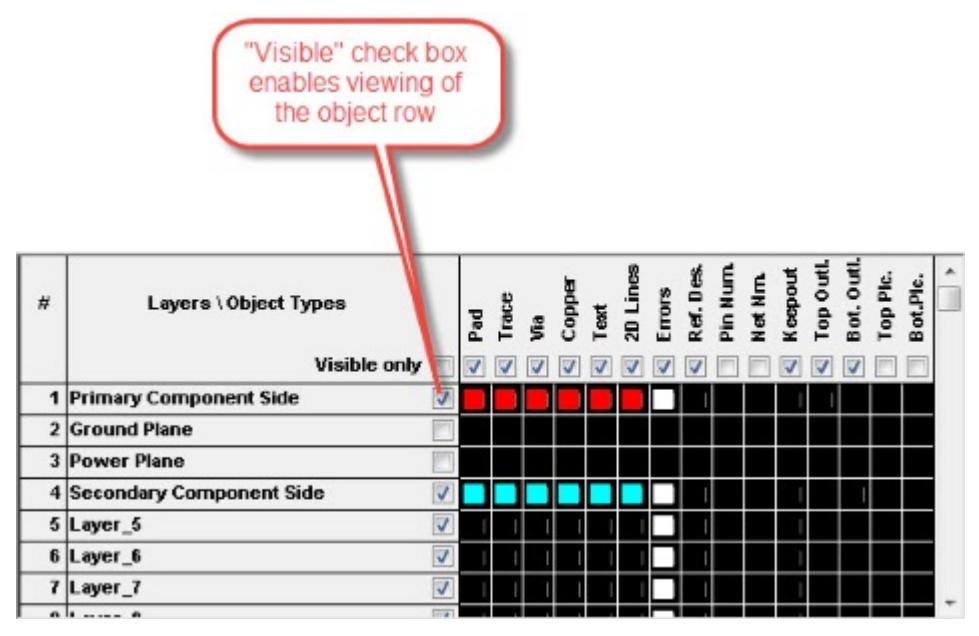

   a. 要为单个对象设置颜色，在"颜色选择"区域点击🖱️颜色块。然后在"层/对象类型"表格中，点击🖱️对应层行中该对象类型的颜色块（必须先通过点击🖱️对应行的"可见"复选框启用对象的可见性）



   TIP

   要更改可选颜色的调色板，请参阅"更改颜色 调色板"

   b. 要使某层上的所有对象显示相同颜色，点击🖱️层号选择整行，然后点击🖱️"颜色选择"区域中的颜色块

   c. 要使某对象在所有层上显示相同颜色，点击🖱️对象名称选择整列，然后点击🖱️"颜色选择"区域中的颜色块

   d. 要使某对象类型不可见，将其颜色块设置为背景色。您可以同时使多个对象不可见（例如同一层上的所有对象）

   e. 要将颜色定义从一行或一列复制并粘贴到另一行或列：

   i. 选择包含要复制的颜色定义的行或列，按 Ctrl+C

   ii. 选择要粘贴颜色定义的目标行或列

   iii. 按 Ctrl+V

4. 点击🖱️ 确定。显示将反映您的颜色设置

👀‍结果

保存设计时，SailWind Router 会将设置与设计数据一起存储。

您可以保存设计工作中常用的显示颜色设置。参见"保存配色 方案"。

您可以使用无模命令切换显示管脚编号和网络名称。参见"表 19"。

更改调色板#

您可以更改调色板中显示的颜色。

🏃‍♂️‍步骤

1. 点击🖱️ 工具 > 选项 菜单项

2. 在"选项"对话框中，点击🖱️鼠标"颜色"类别

3. 在"颜色选择"区域，点击🖱️要更改的颜色块

4. 点击🖱️ 自定义

5. 在"颜色"对话框中，点击🖱️要使用的颜色值。您也可以创建自定义颜色。有关更改 Windows 调色板的更多信息，请参阅 Windows 帮助

6. 点击🖱️ 确定 返回"显示颜色设置"对话框。您可能需要再次点击🖱️选中✅的颜色块才能看到颜色变化。新颜色将显示在您选择的色块中

7. 点击🖱️ 确定 关闭"选项"对话框

👀‍结果

点击🖱️"默认"可恢复原始调色板。

保存颜色方案#

您可以将"选项"对话框"颜色"类别中指定的颜色分配保存到文件。

🏃‍♂️‍步骤

1. 点击🖱️ 工具 > 选项

2. 在"选项"对话框中，点击🖱️鼠标"颜色"类别

3. 设置方案的颜色分配

4. 在"颜色方案"区域，点击🖱️ 另存为

5. 在出现的"保存方案"对话框中，输入⌨️方案名称

👀‍结果

要使用先前保存的配置，从"颜色方案名称"列表中选择配置名称。

高亮与取消高亮设计对象#

您可以高亮或取消高亮设计中的对象，以区别于其他设计对象。在处理密集设计时，高亮有助于视觉定位对象。

您可以使用"选项对话框，全局类别，常规子类别"中的"通过以下方式区分高亮对象"列表设置高亮显示方式。

高亮对象#

您可以高亮设计中的一个或多个对象。

🏃‍♂️‍步骤

按住 Alt 键然后选择一个或多个对象。或者，选择对象后点击🖱️ 编辑 > 高亮 菜单项。

取消高亮对象#

移除设计中一个或多个对象的高亮。

🏃‍♂️‍步骤

按住 Alt 键并点击🖱️高亮对象。或者，选择一个或多个高亮对象后点击🖱️ 编辑 > 取消高亮 菜单项。

取消所有对象高亮#

您可以通过一个命令移除设计中所有对象的高亮。

🏃‍♂️‍步骤

按住 Alt 键并点击🖱️设计空白区域，或点击🖱️ 编辑 > 取消所有高亮。

视图控制#

您可以控制设计的哪些区域可见。

使用下表中的命令控制工作区中的显示。

表 48. 显示命令

命令	描述
缩放	靠近或远离设计。通过主工具栏或"视图"菜单访问此控制
查看板	将板边框适配到工作区。通过主工具栏或"视图"菜单访问此控制
全局查看	将整个设计（包括板边框外的对象）适配到工作区。通过主工具栏或"视图"菜单访问此控制
查看选定对象	将选定对象或区域适配到工作区。通过"视图"菜单访问此控制
上一视图	显示工作区中的上一视图。通过"视图"菜单访问
下一视图	显示工作区中的下一视图。通过"视图"菜单访问
层列表	在其它层上方显示特定层。作为下拉列表在主工具栏上访问

控制视图

使用大多数键盘右侧的数字小键盘上的按键，您可以控制设计的哪部分在屏幕上可见。除非特别说明，NumLock 可以开启或关闭。

按键	描述
Home	将板适配到工作区
End	重绘当前视图
方向键	当 NumLock 开启时平移视图窗口。沿箭头方向移动半个屏幕宽度。NumLock 关闭时，按格栅单位移动
Page Up	以鼠标位置为中心放大
Page Down	以鼠标位置为中心缩小
Ins	以当前鼠标位置为中心显示视图，不进行缩放

使用垂直和水平滚动条可以垂直或水平平移视图。

显示选定网络

使用"查看网络"对话框（从"视图"菜单访问）选择和查看网络。"查看网络"对话框显示选定网络的查看详情。对于每个网络，您可以隐藏或显示连接、布线路径或未布线路径。将网络移动到"查看"列表框时，您可以指定颜色并显示或隐藏各种未布线路径。

按颜色查看网络

使用调色板以特定颜色显示选定的网络。当您为网络分配颜色时，所有层上的焊盘、过孔和连接都会以指定颜色显示。这在分割平面时更容易识别网络。您所做的任何网络颜色分配都会在保存设计时一起保存。

平移、缩放和滚动显示#

使用鼠标滚轮可以滚动、平移和缩放工作区显示。

以下鼠标/按键组合会影响显示：

• 滚动鼠标滚轮可上下滚动显示

• 按住 Shift 键同时滚动鼠标滚轮可左右平移

• 按住 Ctrl 键同时滚动鼠标滚轮可放大和缩小

使用滚轮滚动层#

如果需要，您可以按住 Alt 键并滚动鼠标滚轮在设计层之间滚动。此功能可用于在交互式布线时预览层以及显示单个电气层。

交互式布线时预览层#

在布线和导线编辑过程中预览层的功能可帮助您确定哪一层有最多空间用于添加导线。

🏃‍♂️‍步骤

1. 在交互式布线时，按住 Alt 键并向前或向后滚动滚轮按钮

2. 执行以下操作之一：

   • 要在当前鼠标位置过渡层，按住 Shift 并点击🖱️。鼠标位置将出现一个过孔，允许您从该点在预览的层上继续布线

   • 要移动进行中的导线（从最后一个拐角位置），按住 Ctrl 并点击🖱️鼠标中键。最后一个拐角位置将出现一个过孔，并将导线移动到您预览的层

显示单个电气层#

您可以循环显示单个电气层集。切换到相邻电气层时会跳过非电气层，并使所有其他层不可见。

🏃‍♂️‍步骤

1. 键入⌨️快捷键 Z C 使当前层可见并使所有其他层不可见。当前层不必是电气层

2. 要将显示切换到相邻电气层，按住 Alt 并向前或向后滚动滚轮按钮。作为替代，您可以使用 Alt+上箭头代替 Alt+滚轮向后，使用 Alt+下箭头代替 Alt+滚轮向前。当尝试切换超出最外层电气层时，显示将循环回到板另一侧的最外层电气层

使用层列表按层查看#

SailWind Router 提供了层列表视图，允许您在其它层上方显示特定层。

🏃‍♂️‍步骤

1. 在标准工具栏上，打开"层列表"

2. 点击🖱️您想要显示在最上方的层

显示上一视图或下一视图#

使用"上一视图"和"下一视图"显示程序记录的上一视图和下一视图。"显示上一视图"和"显示下一视图"类似于多级撤销和重做命令。您可以保存最多 100 个视图。当视图缓冲区满时，新视图将替换最旧的视图。

🏃‍♂️‍步骤

要显示上一视图，点击🖱️ 视图 > 显示上一视图 菜单项。要显示下一视图，点击🖱️ 视图 > 显示下一视图 菜单项。
