第 26 章 自定义界面 ಠ_ಠ#

您可以根据工作风格和需求自定义 SailWind Router 界面。您可以指定显示哪些工具栏、向工具栏和菜单添加项目，以及创建自定义工具栏、菜单和快捷键。

通过自定义对话框进行设置。有两种方式可以调用该对话框：

• 在 SailWind 界面中，选择 工具 > 自定义 菜单项。您所做的所有自定义设置将应用于 SailWind 工具的主视图。

• 在界面窗口（例如输出窗口）中右键点击🖱️并选择 自定义。您的自定义设置仅适用于该窗口。

您的自定义设置会随当前工作区保存，因此当您再次在该工作区工作时，对工具栏、菜单和快捷键所做的所有更改都会保留。

迁移用户设置#

您可以使用用户设置迁移工具从一个安装的 SailWind Logic、Layout 和 Router 中提取您的设置，并将其导入到另一个安装或版本中。

有关操作方法，请参阅《用户设置迁移指南》中的用户设置迁移部分。

自定义工具栏和快捷菜单#

在自定义对话框中选择 工具栏和菜单 选项卡（工具 > 自定义 菜单项，工具栏和菜单 选项卡）以创建自定义工具栏和快捷菜单。

创建自定义工具栏#

通过创建新的空工具栏并向其添加项目（命令）来创建自定义工具栏。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项，然后点击🖱️ 工具和菜单 选项卡。

2. 在工具栏框中，点击🖱️ 新建 按钮。

3. 输入⌨️工具栏名称并点击🖱️ 确定。

   新的空工具栏将显示在 SailWind 界面上。

4. 将工具栏拖动到 SailWind 界面上您想要的位置。

5. 要向新工具栏添加项目（命令），请点击🖱️ 命令 选项卡并按以下步骤操作：

   a. 在类别列表中，选择菜单或工具栏名称以显示特定于该菜单或工具栏的命令。或者选择"所有命令"。

   WARNING

   如果您在 SailWind Layout 或 SailWind Logic 的特殊模式下工作（例如 SailWind Layout 中的封装编辑器），某些命令类别不可用于自定义。

   b. 在命令列表中，选择您想要的命令并将其拖动到工具栏。

   c. 添加完命令后，点击🖱️ 关闭。

编辑自定义工具栏#

根据需要，使用自定义对话框对自定义工具栏进行编辑。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项。

2. 在选项对话框中，点击🖱️ 工具栏和菜单 选项卡。

3. 执行以下操作之一：

   预期结果	步骤
   显示或隐藏工具栏	1. 在工具栏列表中，选择工具栏。2. 要在界面中显示工具栏，选中✅名称左侧的复选框。要隐藏工具栏，清除复选框。
   删除自定义工具栏	1. 在工具栏列表中，选择自定义工具栏。2. 点击🖱️删除按钮。
   重命名自定义工具栏	1. 在工具栏列表中，选择工具栏并点击🖱️编辑按钮。2. 在工具栏名称对话框中，输入⌨️新名称并点击🖱️确定。

   WARNING

   您无法编辑或删除标准工具栏和菜单。

重置工具栏为默认值#

您可以将一个或所有系统工具栏重置为其默认按钮。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项并点击🖱️ 工具栏和菜单 选项卡。

2. 在工具栏列表中，选择工具栏。

3. 点击🖱️ 重置。

   TIP

   要将所有系统工具栏重置为默认值，请点击🖱️全部重置。

自定义快捷菜单#

您可以通过添加、删除或重新排列菜单项来自定义现有的快捷菜单。您还可以将快捷菜单重置为其默认状态。

🏃‍♂️‍步骤

1. 点击🖱️ 工具 > 自定义 ；然后在自定义对话框中，点击🖱️ 工具栏和菜单 选项卡。

2. 在快捷菜单区域，选择要修改的快捷菜单。快捷菜单（称为弹出菜单）将出现。

3. 您现在可以添加、删除或重新排列其菜单项（命令）。

   • 添加项目：

     i. 点击🖱️自定义对话框的 命令 选项卡。

     ii. 在类别区域，选择菜单或工具栏名称以显示特定于该菜单或工具栏的命令。或点击🖱️所有命令。

     iii. 将命令拖动到快捷菜单。

   • 删除项目：选择项目并将其拖出快捷菜单。

   • 重新排列项目：选择项目并将其拖动到菜单上的新位置。

4. 完成菜单自定义后，关闭它（点击🖱️ X）或点击🖱️ 关闭。

   TIP

   如果命令的操作与快捷菜单的上下文不匹配，自定义操作允许您将命令添加到菜单，但菜单不会显示该命令（菜单项）。例如，在 SailWind Router 中，"Smooth in router"命令是一个移动模式命令。如果您将"Smooth in router"命令添加到交互式布线快捷菜单，该命令不会出现在菜单上。

重置快捷菜单#

如果您自定义了快捷菜单并希望将其更改回原始菜单项，可以将一个或所有快捷菜单重置为默认设置。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项并点击🖱️ 工具栏和菜单 选项卡。

2. 在快捷菜单列表中，选择要重置的快捷菜单。

3. 在快捷菜单区域，点击🖱️ 重置。

   TIP

   要将所有快捷菜单重置为其默认设置，在快捷菜单框中，点击🖱️全部重置。

创建自定义命令和菜单#

命令 选项卡为您提供了自定义命令或菜单的选项。

创建和编辑自定义命令#

您可以从已存在的命令或宏命令文件创建自定义命令。

• 要使用已作为菜单项或工具栏按钮存在的命令，您可以选择一个现有命令作为新命令的基础。然后定义新命令的属性。

• 要使用宏命令文件，请参见 从宏命令文件创建命令。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项并点击🖱️ 命令 选项卡。

2. 在类别列表中，点击🖱️菜单或工具栏名称以显示特定于该菜单或工具栏的项目（命令），或从列表中选择"所有命令"。

   TIP

   如果您使宏命令（在宏文件 选项卡上）可作为命令使用，类别列表将包括宏类别，命令列表将包括宏。有关更多信息，请参见"从宏命令文件创建命令" 。

3. 在命令列表中，选择您想要基于其创建自定义命令的命令。然后点击🖱️ 新建 按钮。如果要编辑现有的自定义命令，请选择命令并点击🖱️ 编辑。

4. 在添加命令对话框（或编辑命令对话框，如果您正在编辑自定义命令）中，指定或更改自定义命令的属性：

   a. 在命令名称框中，键入⌨️命令的名称。

   b. 如果新命令需要参数，请在参数框中键入⌨️参数。使用空格分隔每个参数。如果参数包含空格，请将参数用引号（" "）括起来。

   c. 在描述框中，键入⌨️自定义命令的描述。

   d. 如果原始命令关联了图像，选择"使用默认图像"以对自定义命令使用相同的图像。或者，选择"选择用户定义图像"以使用不同的图像、编辑图像或创建新图像。

   e. 点击🖱️ 确定 关闭添加命令对话框（或编辑命令对话框）并返回自定义对话框。

5. 完成所有自定义后，点击🖱️ 关闭。

   TIP

   要将命令添加到工具栏或菜单，请点击🖱️命令并将其从命令列表拖动到工具栏或菜单。

删除自定义命令#

您可以删除您创建的任何自定义命令。

🙊限制

您只能删除自定义命令（您创建的）。您不能删除系统命令。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项并点击🖱️ 命令 选项卡。

2. 在类别列表中，点击🖱️菜单或工具栏名称以显示特定于该菜单或工具栏的项目（命令），或选择"所有命令"。

3. 在命令列表中，选择自定义命令并点击🖱️ 删除 按钮。

4. 点击🖱️ 关闭。

创建自定义菜单#

创建一个新的空菜单，然后向其添加项目（命令）以创建自定义菜单。

🏃‍♂️‍步骤

1. 点击🖱️ 工具 > 自定义 ；然后在自定义对话框中，点击🖱️ 命令 选项卡。

2. 在类别列表中，选择"新建菜单"。

3. 在命令列表中，选择新建菜单并将其拖动到您想要的位置：

   • 要创建顶级菜单，将新菜单拖动到菜单栏。

   • 要创建子菜单，将其拖动到现有菜单名称上。

4. 点击🖱️您的新菜单以选择它。然后右键点击🖱️并选择 按钮外观。

5. 在"按钮文本"字段中，键入⌨️菜单名称并点击🖱️ 确定。

   保持自定义对话框在 命令 选项卡上打开。

6. 在类别列表中，选择菜单或工具栏名称以显示特定于该菜单或工具栏的命令，或选择"所有命令"。

   WARNING

   如果您在 SailWind Layout 或 SailWind Logic 的特殊模式下工作（例如 SailWind Layout 中的封装编辑器），某些命令类别不可用于自定义。

7. 在命令列表中，选择您想要的命令并将其拖动到菜单。

8. 添加完命令后，点击🖱️ 关闭。

向工具栏和菜单添加项目#

向您的自定义工具栏和菜单添加按钮，以填充命令和自定义命令。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项并点击🖱️ 命令 选项卡。

2. 在类别列表中，选择工具栏或菜单名称以显示特定于该菜单或工具栏的命令，或选择"所有命令"。

   WARNING

   如果您在 SailWind Layout 或 SailWind Logic 的特殊模式下工作（例如 SailWind Layout 中的封装编辑器），某些命令类别不可用于自定义。

3. 在命令列表中，选择您想要的命令并将其拖动到工具栏或菜单。

   TIP

   要从工具栏或菜单中移除项目（在自定义对话框打开时），点击🖱️项目并将其拖出工具栏或菜单。

4. 添加完命令后，点击🖱️ 关闭。

在工具栏和菜单上移动项目#

您可以重新排列菜单上的项目或工具栏上的按钮。您还可以将项目从一个菜单或工具栏移动或复制到另一个。

在工具栏上移动按钮#

移动工具栏按钮的方法取决于自定义对话框是否打开。

🏃‍♂️‍步骤

如果自定义对话框关闭，按住 Alt 键；然后将工具栏按钮拖动到同一工具栏上的新位置或不同的工具栏。如果自定义对话框打开，点击🖱️工具栏按钮并将其拖动到同一工具栏上的新位置或不同的工具栏。

菜单项移动#

您可以重新排列自定义菜单中的项目。

🙊限制

要移动菜单项，必须打开"自定义"对话框。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项。

2. 在 SailWind 工具主窗口中，显示包含要移动项目的菜单。

3. 点击🖱️菜单项并将其拖动到同一菜单或不同菜单上的新位置。

   TIP

   您也可以复制菜单项而非移动。按住 Ctrl 键同时拖动项目即可复制。

4. 点击🖱️ 关闭。

从工具栏和菜单移除项目#

您可以通过移除菜单项或工具栏按钮来自定义界面。具体方法取决于"自定义"对话框是否打开。

🏃‍♂️‍步骤

如果"自定义"对话框已打开，将项目拖出工具栏或菜单外，然后关闭对话框。如果对话框未打开，仍可通过按住 Alt 键将工具栏项目拖出工具栏来移除。

自定义快捷键#

您可以使用"自定义"对话框的键盘和鼠标选项卡(工具 > 自定义菜单项 > 键盘和鼠标选项卡)创建和自定义快捷键。

创建新快捷键#

您可以创建适用于任何模式的快捷键。因此，同一快捷键在不同工作模式下可能具有不同功能。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项，点击🖱️ 键盘和鼠标 选项卡。

2. 在"模式"框中选择要应用快捷键的模式。该模式的可用命令将显示在"命令"框中。

3. 在"命令"框中选择要创建新快捷键的命令。如果已有快捷键，它会显示在"当前快捷键"框中。

   TIP

   要替换现有快捷键，先选择现有快捷键并点击🖱️删除移除它，然后为该命令创建新快捷键。

4. 在"当前快捷键"框上方，点击🖱️新建按钮打开"分配快捷键"对话框。

5. 选择以下一种快捷键类型：

   • 要分配快捷键，选择"按下新快捷键"选项，然后按下要使用的键。有关创建快捷键的详细规则和限制，请参见"键序列规则与限制"。

     TIP

     当您输入⌨️新快捷键时，类似快捷键会显示在"分配给其他命令的类似快捷键"框中。这有助于避免创建与现有快捷键冲突的新快捷键。

   • 要创建鼠标动作，选择"或选择鼠标事件"选项，然后从列表框选项、鼠标按钮事件和修饰键中选择组合。

6. 点击🖱️确定关闭"分配快捷键"对话框。

👀‍结果

新快捷键将显示在"自定义"对话框的"当前快捷键"框中。

键序列规则与限制#

快捷键的第一个字符必须满足特定要求。

快捷键的第一个字符可由以下列表中的任何项目加上 Alt、Ctrl 或Shift 修饰符组成：

• 所有可打印字符包括空格和 Tab

• 所有功能键

• 扩展键：上、下、左、右、插入、删除、Home、PageUp、PageDown、End

• 数字小键盘键(Num Lock 关闭时)：上、下、左、右、插入、Home、PageUp、PageDown、Del、End、/、*、+、-

• 鼠标鼠标事件：点击🖱️、双击、向前旋转、向后旋转

  WARNING

  鼠标鼠标事件不能与键序列组合使用，但允许使用 Ctrl、Alt 和Shift 修饰符。

后续字符可由以下组成：

• 字母数字(a-z0-9)

  TIP

  例外：某些组合如 Alt+Tab 会被 Windows 拦截，因此不可用。

列出可用快捷键#

您可以创建命令及其分配快捷键的 HTML 表格，以便与设计团队其他成员通过网络共享这些信息。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项，点击🖱️ 键盘和鼠标 选项卡。

2. 点击🖱️报告，然后选择或输入⌨️ HTML 文件名，点击🖱️保存。

3. 在"自定义"对话框中点击🖱️关闭。

👀‍结果

文件超链接将出现在输出窗口的状态选项卡下。

快捷键中的表达式#

您可以用正则表达式替换快捷键命令参数中的字符。

下表描述了表达式的用法。

表 92. 快捷键中的表达式

表达式	用途
*	匹配任意数量字符。
?	匹配任意一个字符。
[set]	匹配指定集合中的任何字符。提示：集合由字符或范围组成。
	范围形式为：字符-连字符-字符，如 A-Z 或0-9。
	集合支持的最小字符集为[0-9a-zA-Z_]。
[!set] 或 [^set]	匹配不在指定集合中的任何字符。
\	用于抑制集合中字符` [ ] * ? ! ^ - \ '的特殊语法意义，精确匹配该字符。

下表展示了使用 preview.pcb 设计的命令参数中正则表达式示例，参见表 93。

快捷键	结果
H A*	高亮所有以 A开头的网络，如 A00、A01、A02。
H +??	高亮所有以+开头，后跟两位数字或字符的网络，如+5V。
H A?0	高亮所有以 A开头，以 0 结尾，中间为任意字符的网络，如 A00 和 A10。
H [C-D]*	高亮所有以 C或 D开头的网络，如 CLKIN、D00。
H [!C-D]*	高亮所有不以 C或 D开头的网络，如 A00、GND。

删除快捷键#

删除不再使用的快捷键，或作为更改现有快捷键的第一步。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项，点击🖱️ 键盘和鼠标 选项卡。

2. 在"模式"框中选择要删除快捷键的模式。该模式的可用命令将显示在"命令"框中。

3. 在"命令"列表中选择要删除其快捷键的命令。

4. 在"当前快捷键"列表中选择要删除的快捷键。

5. 点击🖱️删除按钮。

6. 点击🖱️关闭。

重置默认快捷键#

您可以将所有快捷键恢复为默认设置。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项，点击🖱️ 键盘和鼠标 选项卡。

2. 点击🖱️全部重置。

3. 在确认对话框上点击🖱️是。

为宏分配快捷键#

您可以创建执行宏的快捷键。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项，点击🖱️ 宏文件 选项卡。

2. 在"宏命令文件"区域点击🖱️新建按钮。

3. 在"打开宏文件"对话框中选择所需的宏文件，然后点击🖱️打开。SailWind Router 加载宏并使其可用作命令(同时选中✅宏名称左侧的复选框)。

   TIP

   要关闭宏文件或使其在"自定义"对话框中不可用，清除宏名称旁边的复选框。

4. 要为宏分配快捷键，点击🖱️ 键盘和鼠标 选项卡。

5. 在"模式"列表中选择"所有模式"。

6. 在"命令"区域双击"宏"显示可用宏列表，然后选择所需宏。

7. 在"当前快捷键"区域点击🖱️新建按钮。软件显示"分配快捷键"对话框。

8. 选择以下一种快捷键类型：

   • 要分配快捷键，选择"按下新快捷键"选项，然后按下要使用的键。有关创建快捷键的详细规则和限制，请参见"键序列规则与限制"。

     TIP

     当您输入⌨️新快捷键时，类似快捷键会显示在"分配给其他命令的类似快捷键"框中。这有助于避免创建与现有快捷键冲突的新快捷键。

   • 要创建鼠标动作，选择"或选择鼠标事件"选项，然后从列表框选项、鼠标按钮事件和修饰键中选择组合。

9. 点击🖱️确定关闭"分配快捷键"对话框。

👀‍结果

新快捷键将显示在"自定义"对话框的"当前快捷键"框中。

从宏命令文件创建命令#

您可以将宏文件创建的自定义命令添加到工具栏和菜单中。

🏃‍♂️‍步骤

1. 选择 工具 > 自定义 菜单项，点击🖱️ 宏文件 选项卡。

2. 点击🖱️新建按钮。

3. 在"打开宏文件"对话框中选择要用作命令的宏文件，然后点击🖱️打开。软件加载宏并使其可用作命令(同时选中✅宏名称左侧的复选框)。

   TIP

   要关闭宏文件或使其在"自定义"对话框中不可用，清除宏名称旁边的复选框。

​ 您可以像使用其他命令一样使用宏，例如为"宏"类别创建命令列表。

向菜单添加宏#

创建宏后，可将宏命令作为菜单项或工具栏按钮添加。

🏃‍♂️‍步骤

1. 选择工具 > 自定义菜单项，点击🖱️宏文件选项卡。

2. 在宏命令文件区域，点击🖱️新建按钮。

3. 在打开宏文件对话框中，选择要作为命令使用的宏文件，然后点击🖱️打开。软件将加载宏并使其可用作命令(同时选中✅宏名称左侧的复选框)。

   TIP

   要关闭宏文件或使其在自定义对话框中不可用，请清除宏名称旁边的复选框。

4. 要将宏添加到菜单，点击🖱️命令选项卡。

5. 从类别列表中选择"宏"。

6. 在命令列表中，选择宏并将其拖动到菜单上。

7. 添加完宏后，点击🖱️关闭。

   TIP

   您可以使用相同的步骤将宏添加到快捷菜单和工具栏。

自定义屏幕外观#

您可以通过更改菜单和工具栏的外观来自定义 SailWind 界面。使用自定义对话框的选项选项卡(工具 > 自定义菜单项 > 选项选项卡)。

自定义工具栏显示#

您可以通过添加工具提示、显示快捷键信息或显示大图标等方式自定义工具栏显示。

🏃‍♂️‍步骤

1. 选择工具 > 自定义菜单项，点击🖱️选项选项卡。

2. 进行以下一项或多项选择：

   • 选中✅"在工具栏上显示工具提示"复选框以显示工具栏按钮的工具提示，或清除复选框以隐藏工具提示。

   • 选中✅"在工具提示中显示快捷键"复选框以显示快捷键信息，或清除复选框以隐藏。

   • 选中✅"大图标"复选框以显示大图标，或清除复选框以保留正常大小的图标。

   TIP

   要在 SailWind 界面中显示或隐藏工具栏，请使用工具栏和菜单选项卡。参见鼠标"编辑自定义工具栏"。

自定义窗口显示#

您可以从自定义窗口的选项选项卡(工具 > 自定义菜单项，选项选项卡)为窗口显示添加动画、阴影和延迟效果。

您可以对窗口显示进行以下自定义：

• 要更改菜单显示方式，从菜单动画列表中选择动画。例如，"展开"动画显示部分菜单和一个可点击🖱️的箭头以显示其余部分。

• 要在菜单项上显示阴影，选中✅"菜单阴影"复选框。

• 要在其他菜单项之前显示最近的菜单选择，选中✅"首先显示最近使用的命令"复选框。

• 如果菜单首先显示最近使用的命令，您可以在延迟后显示完整的菜单项列表。选中✅"延迟后显示完整菜单"复选框。

• 如果您有一个由多个键组成的快捷键，可以通过选中✅"执行长快捷键前等待回车键"复选框来延迟其执行，直到按下回车键。

• 要删除您使用过的命令记录并将默认命令集恢复到菜单和工具栏，点击🖱️重置我的使用数据。此选项不会撤销您已进行的任何显式自定义。

调整层列表大小#

您可以更改标准工具栏上层列表的宽度。

🙊限制

您不能使用 Alt 键调整层列表大小。

🏃‍♂️‍步骤

1. 选择工具 > 自定义菜单项打开自定义对话框。

2. 点击🖱️工具栏上的层列表框*(忽略自定义对话框)*。

3. 根据需要调整大小。

4. 在自定义对话框中点击🖱️关闭。

组织窗口#

您可以自定义窗口中工作区的显示方式。

显示和隐藏窗口#

首次启动 SailWind Router 时会显示多个窗口。您可以显示或隐藏这些窗口中的任何一个。

🏃‍♂️‍步骤

要隐藏可见窗口，点击🖱️视图菜单上的切换开关，或点击🖱️窗口标题栏上窗口位置菜单中的隐藏命令。要显示隐藏窗口，点击🖱️视图菜单上的切换开关。

自动隐藏窗口#

您可以设置窗口自动隐藏，使其仅在鼠标悬停在隐藏窗口的标签上时显示。

🏃‍♂️‍步骤

1. 将鼠标移动到要隐藏窗口的标题栏右侧。

2. 点击🖱️窗口标题栏中的图钉。

   图钉图片变为横向。界面侧面会出现一个新栏。该栏出现的位置取决于窗口的位置。例如，如果项目资源管理器位于用户界面的左侧，当您从菜单中点击🖱️自动隐藏设置时，新栏会出现在界面的左侧。

   新栏包含一个与窗口同名的标签。

3. 将鼠标悬停在新栏的标签上。窗口会重新出现，覆盖应用程序。

4. 将鼠标移离窗口。窗口最小化为标签。

   TIP

   要关闭自动隐藏功能，将鼠标悬停在新栏的标签上使窗口重新出现。然后重复步骤 1-2，使图钉图标再次指向下方。

从当前视图分离窗口#

您可以将窗口从当前视图中分离。这称为浮动。浮动窗口不会附加到当前视图；而是悬停，阻挡其下方的任何视图。

🙊限制

您不能浮动当前设置为自动隐藏的窗口。在浮动窗口前关闭自动隐藏功能。

🏃‍♂️‍步骤

双击窗口的标题栏。窗口分离后，您可以将其移动到屏幕的任何部分。

将窗口附加到当前视图#

您可以将窗口附加到当前视图。这称为停靠。停靠窗口附加到当前视图，因此不会阻挡其下方的任何视图。您可以将窗口停靠在其最后停靠的位置，或将窗口停靠到不同位置。

停靠到最后位置#

您可以将浮动窗口附加或停靠到其最后停靠的位置。

🏃‍♂️‍步骤

双击窗口的标题栏。窗口重新附加到界面。

停靠到新位置#

您可以拖动浮动窗口并将其从一个位置停靠到新位置。

🏃‍♂️‍步骤

1. 使用标题栏拖动窗口。

   当您开始拖动窗口时，用户界面中会出现额外的图形。在用户界面的边缘，会出现包含图形的箭头，如图113 所示：

   图 113. 窗口拖动图形



   TIP

   类似的一组箭头会出现在屏幕中心附近。忽略该组箭头以完成此操作。

2. 拖动窗口时，将鼠标悬停在用户界面边缘的一个箭头上。例如，悬停在用户界面左侧的箭头上。

   用户界面您指向的一侧会出现一个透明彩色块。此块指示释放鼠标按钮时窗口将停靠的位置。例如，如果您悬停在用户界面左侧的箭头上，屏幕左侧会出现一个块，如图114 所示。

   图 114. 停靠窗口

3. 在悬停在指示您希望停靠窗口位置的箭头上时释放鼠标按钮。

   窗口停靠到用户界面，用户界面中的其他窗口会调整大小。

在其他窗口中嵌入窗口#

除了将窗口附加到用户界面的一侧外，您还可以将窗口嵌入另一个窗口中，使其共享窗口空间或成为原始窗口中的标签。

两个窗口共享一个窗口空间#

您可以将窗口嵌入另一个窗口的空间中。

🏃‍♂️‍步骤

1. 使用标题栏将一个窗口拖入另一个窗口。

   当您开始拖动窗口时，用户界面中会出现额外的图形。一组包含图形的箭头会出现在您正在拖动的窗口中心，如图115 所示。根据您正在拖动的窗口，该组箭头的中心可能还有一个标签图形。

   图 115. 拖动窗口—箭头组



   TIP

   类似的一组箭头会出现在用户界面的侧面。忽略这些箭头以完成此操作。

2. 拖动窗口时，将鼠标悬停在一个箭头上。例如，悬停在左侧箭头上。

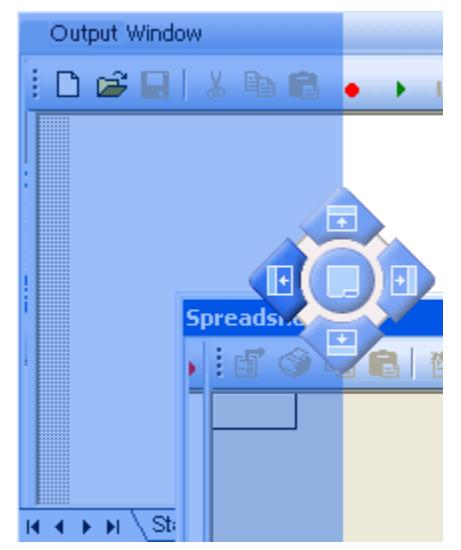

   您正在拖动的窗口的一侧会出现一个透明彩色块，如图116 所示。此块指示释放鼠标按钮时窗口将停靠的位置。例如，如果您悬停在左侧箭头上，项目资源管理器的左侧会出现一个块。



   图 116. 拖动并停靠窗口

3. 在悬停在指示您希望停靠窗口位置的箭头上时释放鼠标按钮。

👀‍结果

窗口嵌入另一个窗口中，两者共享原始窗口占用的空间。

在窗口内创建标签#

您可以将窗口作为标签嵌入另一个窗口中。

🏃‍♂️‍步骤

1. 使用标题栏将一个窗口拖入另一个窗口。

   当您开始拖动窗口时，用户界面中会出现额外的图形。一组包含图形的箭头会出现在您正在拖动的窗口中心，如图117 所示。根据您正在拖动的窗口，该组箭头的中心可能还有一个标签图形。

   图 117. 拖动并停靠窗口—箭头命令



   TIP

   类似的一组箭头会出现在用户界面的侧面。忽略这些箭头以完成此操作。

2. 拖动窗口时，将鼠标悬停在标签图形上。

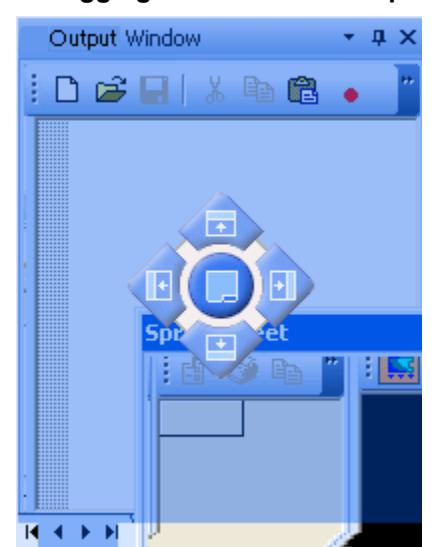

   您正在拖动的窗口上会出现一个透明彩色块，如图118 所示。此块指示释放鼠标按钮时窗口将停靠的位置。例如，如果您悬停在项目资源管理器窗口中的标签上，项目资源管理器上会出现一个块。



   图 118. 拖动窗口—透明块

3. 在悬停在标签上时释放鼠标按钮。

👀‍结果

窗口作为标签嵌入窗口中，如图119 所示。您可以点击🖱️每个标签访问每个窗口。

图 119. 作为标签嵌入的窗口

管理窗口标签页#

用户界面中的某些窗口包含标签页。您可以根据需要或偏好重新组织标签页分组。

重排窗口中的标签页#

您可以更改窗口中标签页的顺序。

🙊限制

您只能移动已嵌入其他窗口的标签页。在默认带有标签页的窗口（如 SailWind Router 中的输出窗口）中，您无法移动标签页，只能重新排列它们。有关重排标签页的信息，请参见鼠标"重排窗口中的标签页"。

🏃‍♂️‍步骤

将标签页拖拽到标签页行中的新位置。

在窗口间移动标签页#

您可以将标签页从一个窗口移动到另一个窗口。

🙊限制

您只能移动已嵌入其他窗口的标签页。在默认带有标签页的窗口（如 SailWind Router 中的输出窗口）中，您无法移动标签页，只能重新排列它们。有关重排标签页的信息，请参见鼠标"重排窗口中的标签页"。

🏃‍♂️‍步骤

1. 将标签页拖拽到新窗口。开始拖拽时，标签页会自动表现得像一个窗口。

2. 像放置窗口一样放置标签页。

将标签页转换为窗口#

您可以从标签页创建新窗口。

🏃‍♂️‍步骤

1. 拖拽标签页。开始拖拽时，标签页会自动表现得像一个窗口。

2. 释放鼠标按钮。确保鼠标不在任何箭头图形上方。

   您现在获得了一个浮动窗口。

3. 像放置任何浮动窗口一样放置标签页。

崩溃检测#

崩溃检测功能可捕获并报告软件的意外终止情况。

如果启用了崩溃检测，软件崩溃时会在 414 页打开"检测到错误"对话框，允许您将 SailWind 环境报告及相关文件保存为压缩的转储文件。您可以将此文件提交给 SailWind 软件客户支持。您还可以附加反馈到此报告，并可选择附加基本媒体向导(BMW)媒体和项目文件。

除非软件崩溃且已在软件*.ini*文件中启用崩溃检测，否则无法访问"检测到错误"对话框。

崩溃检测由SailWindRouter.ini文件（位于C: <install_folder>\Settings目录）中的CrashDetection开关控制；默认情况下处于关闭状态。

• 如果*.ini文件的[General]部分中不存在CrashDetection*开关，或者该开关值为 0，则崩溃检测处于关闭状态。不会创建崩溃时的环境报告。

• 如果*.ini文件的[General]部分中存在CrashDetection*开关且值为 1，则会检测崩溃并显示崩溃检测对话框。
