第 4 章 文件操作#

SailWind Router 用户可在软件内执行基本操作，包括打开设计文件、设置自动备份计划以及归档设计。

关于打开文件 ಠ_ಠ#

SailWind Router 可打开特定文件类型。但打开每种文件类型都存在相关限制。

文件类型#

SailWind Router 允许打开 SailWind Layout 和 PowerPCB 或 PowerBGA 文件，也可打开 SailWind Router 备份文件。

SailWind Router 支持以下文件类型：

• SailWind Layout 2005（或更高版本）.pcb 文件

• PowerPCB 和 PowerBGA 3.5（或更高版本）.pcb 文件

• SailWind Router 备份（.bre）文件

无法打开已被其他用户打开的文件。

打开文件时，软件会运行完整性测试以确保数据库稳定。会话日志将测试文件名、路径及测试报告链接记录下来。

打开文件时的文本字体#

在 SailWind Router 中打开 .pcb 文件时，使用系统字体的文本将以与 SailWind Layout 中相同的字体、字号和样式显示。

若文件中使用了计算机未安装的字体，状态窗口将显示提示信息，说明这些字体对应的文本将被替换为空白框。这些空白框与原始文本尺寸相同，因此即使无法查看实际文本，仍可检查其间距。

打开文件时的差分对导线宽度设置#

可为所有层或每层设置差分对导线的宽度和间距。（早期版本由 SailWind Router 设置宽度和间距。）

有关按层设置宽度和间距的信息，请参阅鼠标"设置差分对属性"。

对于 PADS2005 SPac2 之前版本创建的 .pcb 文件，SailWind Router 按以下方式为每个差分对设置宽度和间距：

• 将所有层的宽度设置为差分对两成员推荐宽度中的较大值

• 为所有层设置分配给差分对的间距

打开文件时的安全层数检查#

打开文件时，SailWind Router 会检查设计中可用于布线的层数是否符合安全限制。

以下层计入可用布线层：

• 有导线的 CAM 平面层

• 有元件的顶层和底层

• 电气层

• 分割/混合平面层

若设计可用布线层数超出许可范围，所有无导线或元件的分割/混合平面层将被禁用自动布线功能。（可在设计特性对话框的层选项卡中查看被禁用的层。）

例如，假设设计为六层板（四个布线层和两个无导线/元件的分割/混合层），而您拥有四层许可。当 SailWind Router 读取此设计时，将禁用无导线/元件的分割/混合平面层。（有导线或元件的分割/混合平面层不会被禁用。）最终可用布线层数为四层，符合安全限制（四层许可），设计可正常布线。

要启用被禁用的层，需在许可文件中获取更高层数选项。对于浮动许可，可尝试签出更高限制；对于节点锁定许可，可能需要购买新配置。无论哪种情况，都需重启程序使新设置生效。

打开文件时的 T型节点#

在 SailWind Router 中打开 SailWind Layout 设计时，若设计违反无导线共享规则，SailWind Router 将根据导线模式结构断开受影响导线。

若不超过两个管脚对共享导线段，SailWind Router 会自动建立规则边界使设计符合程序规则。鼠标"规则边界"改进了此类冲突管理，消除了打开文件时需断开导线的要求。

打开文件时的子网冲突#

打开存在子网重叠的设计时，存在子网冲突的网络将转换为程序可管理的结构。当一条导线或过孔属于多个子网时，即发生子网冲突。

SailWind Router 会添加规则边界，避免在网络管脚对共享单条导线段时取消部分导线。

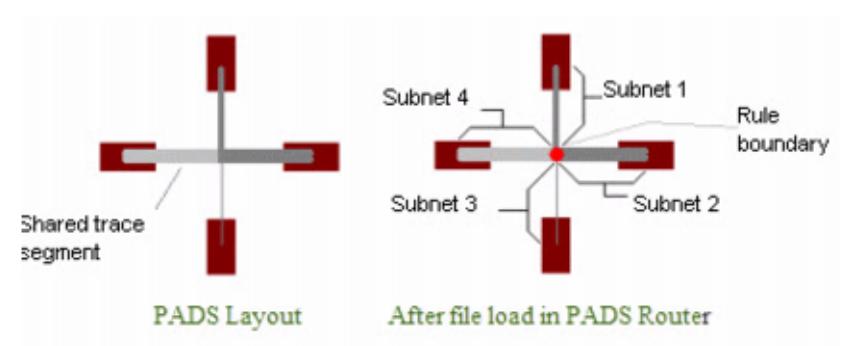

图 1. 管脚对共享导线段时的规则边界

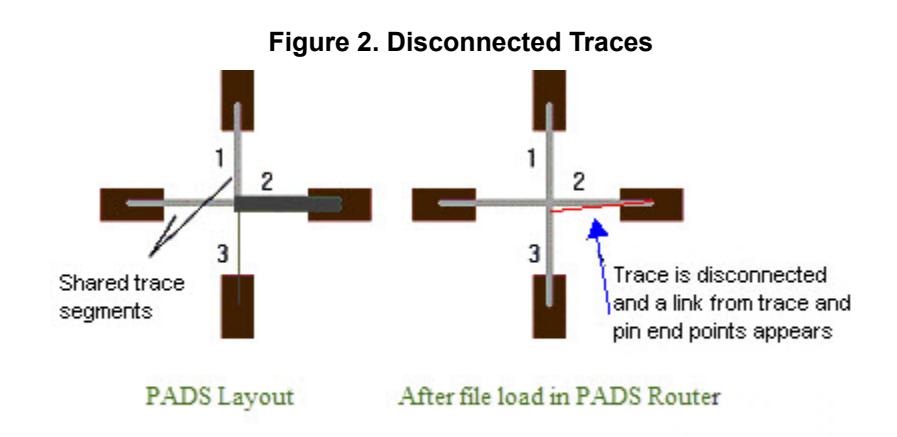

当同一网络的管脚对共享两条汇聚于一点的导线段时，软件会创建两个重叠的规则边界。由于软件无法解决此类冲突，将断开部分导线。

图 2展示了软件断开此类导线的方式。

打开文件#

可打开 SailWind Layout .pcb 设计文件和 SailWind Router .bre 备份文件。

打开文件时：

• 无论 SailWind Layout 中设置如何，设计规则检查（DRC）都将启用

• 内联导线拐角将被移除

有关打开文件的更多详细信息及打开过程中发生的处理，请参阅鼠标"关于打开文件"。

🙊限制

SailWind Router 无法打开使用不同版本保存的 .bre 文件。

🏃‍♂️‍步骤

在标准工具栏上点击🖱️文件 > 打开菜单项，或点击🖱️主工具栏上的打开按钮。

👀‍结果

若导入 PADS 9.2 之前版本创建的 ASCII 文件时发现不兼容问题，SailWind Router 将显示警告提示并将不兼容项写入 ascii.err 文件。

设置文件备份计划#

可设置在编辑打开的设计时自动执行备份。

🏃‍♂️‍步骤

1. 点击🖱️工具 > 选项菜单项 > 全局类别 > 备份子类别

2. 在选项对话框的全局类别备份子类别中，在间隔框中输入⌨️备份间隔时间（分钟）

3. 在备份数量框中输入⌨️要保留的最大备份数量

   当备份数量达到此限制时，每次创建新备份都会删除最早的现有备份。

   TIP

   此限制可指定所有设计的最大备份数量，或每个设计的备份数量。更多信息请参阅鼠标表"表 88"。

4. 勾选✅"在备份文件名中使用设计名称"复选框，使用"<设计名称>_Router"而非"Router"作为备份文件名

   例如：<设计名称>_Router_<日期时间>.bre，而非 Router_<日期时间>.bre

5. 勾选✅"在设计目录中创建备份文件"复选框，将备份文件置于设计所在目录

6. 点击🖱️确定

👀‍结果

备份将根据本流程中的设置保存，可保存在设计目录或"选项对话框全局类别文件位置子类别"指定的默认备份位置。同时，已保存备份的链接将记录在输出窗口状态选项卡显示的会话日志中。

归档设计#

可创建包含所有设计文件和支持文件的文件夹或 .zip 文件用于归档。文件夹或压缩文件可包含设计本身、原理图文件、库以及任何需要保存的附加文件或文件夹。

🏃‍♂️‍步骤

1. 打开要归档的设计

2. 点击🖱️文件 > 归档菜单项

3. 选择要归档的文件和文件夹（参见鼠标"归档器对话框"）

4. 点击🖱️确定

👀‍结果

• 若选择不压缩文件，SailWind Router 将在指定目标文件夹中归档所选项目

• 若选择压缩文件，SailWind Router 将在指定目标文件夹中创建包含所选项目的 .zip 文件。文件名格式如下：

其中 YYYY 为年，MM 为月，DD 为日，HH 为小时（24 小时制），MM 为分钟，SS 为创建文件时的秒数。
