第 24 章 SailWind Router 对话框 ಠ_ಠ#

SailWind 布线器中的各种对话框提供了工具和设置的访问权限。每个对话框都提供了一个帮助图标用于获取更多信息。

添加/编辑命令对话框#

💃访问方式：点击🖱️ 工具 > 自定义 (菜单项) > 命令 选项卡 > 新建 或 编辑 按钮

创建可用作菜单选项或工具栏按钮的命令。

字段	描述
命令名称	新命令的名称。提示在要作为 Alt 键盘快捷键的字母前键入⌨️&符号。
基于	要基于其创建新命令的命令。
参数	新命令的任何参数。提示：使用空格分隔参数。如果参数包含空格，请将参数用引号("")括起来。限制：仅限 SailWind Router。
描述	列出新命令的功能。
使用默认图像	使用推荐的图像。
选择用户定义图像	选择或创建自己的图像与新命令关联。
新建	打开编辑按钮图像对话框。
编辑	在编辑按钮图像对话框中打开按钮。

归档器对话框#

💃访问方式：

• 点击🖱️ 文件 > 归档 菜单项

创建原理图、设计、文件和文件夹以及库的归档。

字段	描述
PCB 设计	指定要归档的 PCB 设计的位置和名称。SailWind 布线器会自动用当前设计的信息填充此框。要更改设计，或者如果没有打开设计，请键入⌨️位置或点击🖱️框旁边的浏览按钮。
	注意：在 SailWind Router中，"生成PDF"复选框不可用。
原理图	指定要归档的原理图文件的位置和名称。要选择所需的文件，请键入⌨️位置或点击🖱️框旁边的浏览按钮。
添加库	指定是否要在归档中包含库。• 全部— 将所有库添加到归档中。• 选择— 仅添加您指定的库。点击🖱️框旁边的浏览按钮打开归档器
附加文件	库对话框。指定是否要在归档中包含其他文件和文件夹。点击🖱️浏览按钮打开归档器附加文件对话框。
目标文件夹	指定归档的存放位置。键入⌨️路径或点击🖱️框旁边的浏览按钮。限制：如果清除"使用 zip 格式压缩"复选框，则目标文件夹必须为空。
使用 zip 格式压缩	选择此复选框时创建 zip 文件。生成的文件名符合以下格式：
	<project_name>YYYYMMDDHHMMSS.zip</project_name>
	其中 YYYY 是年，MM 是月，DD 是日，HH 是小时(军用时间)，MM 是分钟，SS 是创建文件时的秒数。

归档器附加文件对话框#

💃访问方式：点击🖱️ 文件 > 归档 菜单项 > 选择附加文件复选框 > 点击🖱️对应的浏览按钮

向要归档的设计添加文件和文件夹。

字段	描述
附加文件列表	列出要包含在归档中的文件和文件夹。
添加文件按钮	打开附加文件对话框，您可以在其中选择要添加到附加文件列表的单个文件。
添加文件夹按钮	打开浏览文件夹对话框，您可以在其中选择要添加到附加文件列表的整个文件夹。
移除按钮	从附加文件列表中移除选定的文件或文件夹。
全部移除按钮	从附加文件列表中移除所有文件和文件夹。

归档器库对话框#

💃访问方式：点击🖱️ 文件 > 归档 菜单项 > 选择添加库复选框 > 选择选择选项 > 点击🖱️对应的浏览按钮

向要归档的设计添加库。

字段	描述
可用库	列出所有可添加到归档中的库。
	限制：如果您的库未在库管理器中列出，它将不会出现在此列表中。
添加按钮	将选定的库从可用库列表移动到已选库列表。
移除按钮	将选定的库从已选库列表移动到可用库列表。
全部添加按钮	将所有库从可用库列表移动到已选库列表。
全部移除按钮	将所有库从已选库列表移动到可用库列表。

分配快捷键对话框#

💃访问方式：点击🖱️ 工具 > 自定义 菜单项 > 键盘和鼠标 选项卡 > 当前快捷键区域中的新建按钮

创建新的快捷键。

字段	描述
按下新快捷键	键入⌨️要使用的快捷键组合。例如，如果要通过同时按下 Shift 键和F9 键来运行宏，请在框中键入⌨️"Shift+F9"。
选择鼠标事件	如果想使用鼠标移动/按钮点击🖱️组合而不是快捷键来启动命令，请在此处指定鼠标/鼠标组合。
类似快捷键列表	列出已分配给其他命令的快捷键。

检查更新对话框#

💃访问方式：点击🖱️ 帮助 > 检查更新 菜单项

手动检查 SailWind 的新版本，并禁用或启用自动检查。

字段	描述
检查更新按钮	手动检查 SailWind 软件的新版本。
禁用"检查更新"功能	确定 SailWind 是否自动检查软件的新版本。
	选择复选框可停止 SailWind Router自动检查 SailWind 产品的新版本；清除复选框如果希望 SailWind Router自动检查新版本。

元件属性对话框，电气网络选项卡#

💃访问方式：选择元件 > 右键点击🖱️ > 特性 > 电气网络 选项卡 查看和控制元件的电气网络状态。

字段	描述
列表框	连接或穿过元件的电气网络名称。电气网络名称带有 3 个脱字符号(^^^)后缀。
创建电气网络	选择复选框以创建元件网络的电气网络。提示您也可以通过选定元件的"创建电气网络"弹出命令影响此复选框。限制：
	• 如果选定元件的网络被排除在电气网络创建之外，则不能将其包含在电气网络中。
	(如果元件或网络的"创建电气网络"和"允许电气网络创建"复选框都被清除，则该元件或网络被排除在电气网络创建之外。)• 如果选定元件具有两个以上的管脚，则必须满足以下条件，否则元件不能创建电气网络，即电气网络不能穿过该元件：• 所有管脚必须连接到门。• 每个门必须正好有两个管脚。• 如果在元件的网络的网络属性对话框中选择"创建电气网络"复选框，则还必须清除"允许通过参考标识前缀和网络创建电气网络"复选框。
	清除复选框以将元件从电气网络创建中移除，即防止电气网络穿过它。
	提示您也可以通过选定元件的"禁用电气网络创建"清除此复选框。
	清除此复选框和"允许通过参考标识前缀和网络创建电气网络"复选框以防止选定元件创建电气网络(即防止任何电气网络穿过它们)。
允许电气网络创建通过参考标识前缀和网络	选择复选框以允许通过指定元件参考标识前缀在电气网络对话框中或通过在网络属性对话框中设置"创建电气网络"复选框自动将元件的网络包含在电气网络中。
	清除复选框以防止通过网络或参考标识前缀通过选定元件的网络创建电气网络。网络仍然可以通过连接到它们的其他元件成为电气网络。
	提示选定元件的"禁用电气网络创建"弹出命令也会清除此复选框。
	限制：如果清除此复选框，则还必须清除"创建电气网络"复选框以防止选定元件创建电气网络(即防止任何电气网络穿过它们)。
离散长度	输入⌨️计算网络长度时用于此元件的长度。
	离散长度值的一半被添加到每个连接的管脚对和网络长度测量中。您可以添加一个值来表示将焊接到焊盘的元件管脚的长度。对于电气网络，此值提供了更准确的总长度测量，其中物理网络通过离散元件链接在一起。如果没有离散长度值，则仅测量到焊盘原点的连接管脚对和网络长度。这可能不是偏移焊盘中焊盘的几何中心。

自定义对话框，命令选项卡#

💃访问方式：选择 工具 > 自定义 菜单项 > 命令 选项卡

向菜单或工具栏添加命令，或创建自定义菜单。

字段	描述
类别列表	根据类别限制命令列表中可用命令的显示，例如，点击🖱️"布线工具栏"类别仅显示布线工具栏中的命令(如开始自动布线、停止自动布线等)。
命令列表	从可添加到菜单或工具栏的命令列表中选择。
命令工具栏	添加新命令，删除已添加的命令，或重命名命令。

自定义对话框，键盘和鼠标选项卡#

💃访问方式：选择 工具 > 自定义 菜单项 > 键盘和鼠标 选项卡

创建和自定义快捷键。

字段	描述
模式列表	限制显示的命令列表。
命令列表	可分配快捷键的命令列表。
命令工具栏	添加新命令(打开添加命令对话框)，删除已添加的命令，或重命名命令(打开编辑命令对话框)。
当前快捷键列表	分配给选定命令的快捷键列表。
当前快捷键工具栏	添加新快捷键(打开分配快捷键对话框)，或删除已添加的快捷键。
描述	列出选定命令的功能。
重置	将选定工具栏或快捷键菜单重置为默认设置。
报告	保存所有当前快捷键命令的报告。

自定义对话框，宏文件选项卡#

💃访问方式：选择 工具 > 自定义 菜单项 > 宏文件 选项卡

从宏文件创建命令并将其添加到工具栏和菜单。

字段	描述
宏命令文件列表	显示已打开的宏文件列表。
	向列表添加宏(打开打开宏对话框)，删除列表中的宏，或编辑已添加宏的位置。
描述	列出选定宏的功能。

自定义对话框 - 选项选项卡#

💃访问方式：选择 工具 > 自定义 菜单项 > 选项 选项卡

通过更改菜单和工具栏的外观来自定义 SailWind 界面。

字段	描述
在工具栏上显示工具提示	当鼠标悬停在工具栏按钮上时显示按钮名称
在工具提示中显示快捷键	除了工具提示中的名称外，还显示按钮的快捷键
大图标	以大于默认大小的尺寸显示工具栏上的图标
菜单动画效果列表	菜单的动画类型：无、展开、滑动或淡出
菜单阴影	在菜单后面显示阴影
在执行长快捷键前等待按下回车键</回车键>	延迟执行快捷键直到按下回车键
首先显示最近使用的命令	在列表顶部显示您最近使用的菜单命令

SailWind 布线器 GUI 参考 - 自定义对话框 - 选项选项卡

字段	描述
延迟后显示完整菜单	短暂停顿后显示完整菜单
重置我的使用数据	将菜单和工具栏恢复为默认命令集提示此选项不会撤销您所做的任何显式自定义
视觉样式	设置工具栏和标题栏的外观风格
界面语言	指定所有对话框和消息显示的语言：英语、日语、巴西葡萄牙语或简体中文

自定义对话框 - 工具栏和菜单选项卡#

💃访问方式：选择 工具 > 自定义 菜单项 > 工具栏和菜单 选项卡

创建自定义工具栏和快捷菜单。

字段	描述
工具栏列表	指定在主窗口中显示哪些工具栏
	添加新工具栏、删除您添加的工具栏或重命名您添加的工具栏
显示文本标签	除了图标外还显示按钮上的文本标签
选择快捷菜单	指定要自定义的快捷菜单

SailWind 布线器 GUI 参考 - 自定义对话框 - 工具栏和菜单选项卡

字段	描述
	限制：此选项仅适用于 SailWind Router
重置	将选定的工具栏或快捷菜单设置为默认设置
全部重置	将所有工具栏或快捷菜单恢复为默认设置

设计规则检查对话框#

💃访问方式：

• 选择 工具 > DRC 设置 菜单项

• DRC 筛选工具栏 > DRC 设置 按钮

选择在 DRC 检查期间启用哪些设计规则，并为每个规则类别选择所需的错误响应。

列	描述
设计规则	显示可用于设计规则检查的设计规则类别：• 间距 — 检查"属性对话框 - 间距选项卡"中设置的所有规则• 导线宽度 — 检查"属性对话框 - 布线选项卡"中设置的导线宽度规则• 相同网络 — 检查"属性对话框 - 相同网络选项卡"中设置的所有规则• 布局 — 检查"选项对话框 - 制造类别"中组件装配区域设置的"组件间最小间距"规则• 长度 — 检查设计中所有网络对象在"属性对话框 - 长度选项卡"上定义的任何规则
启用	当您为设计规则启用 DRC 时，SailWind 布线器仅检查该设计规则的设计规则违规。当您清除指定设计规则的启用复选框时，软件在交互式布线和布线编辑期间忽略该设计规则的所有违规。
	要为所有设计规则启用 DRC，请点击🖱️启用标题选择整个列，然后选择此列中的一个复选框
	在此列中。如果需要取消列选择，请点击🖱️另一列中的单元格。
	您也可以在 DRC 筛选工具栏上选择设计规则。点击🖱️要检查的每个设计规则的按钮。
错误响应	在错误响应列中，点击🖱️要设置错误响应的设计规则的单元格。选择适当的响应方式，以指定当 SailWind Router在交互式布线、导线编辑和布局编辑操作期间遇到设计规则违规时的处理方式。
	可用的错误响应如下：• 阻止 — 阻止设计规则违规。如果在布线和布局编辑操作期间遇到错误，程序将返回到遇到错误之前的状态，并在输出窗口的状态选项卡和工作区中鼠标位置附近显示简短消息。然后您可以手动启动解释命令查看错误详情。• 解释 — 允许临时创建违规。当检测到错误时，操作暂停，创建错误标记，并在电子表格窗口中自动解释错误。系统可能允许您接受违规并继续有错误的操作，或拒绝违规并返回到创建错误之前的状态。• 警告 — 创建错误标记，发出警告，并继续下一个操作。错误在数据库中创建并标记错误标记。
错误响应（续）	请注意，您可以为相邻规则、非相邻规则或整个设计规则集设置错误响应：• 要为多个相邻设计规则设置相同的错误响应，请点击🖱️第一个设计规则，按住 Shift，点击🖱️范围内的最后一个设计规则，然后从列表中选择所需的错误响应。• 要为多个非相邻设计规则设置相同的错误响应，请点击🖱️任意设计规则，按住 Ctrl 同时点击🖱️要选择的其他设计规则，然后从列表中选择所需的错误响应。• 要为整个设计规则集设置相同的错误响应，请点击🖱️错误响应标题选择整个列，然后从列表中选择所需的错误响应。

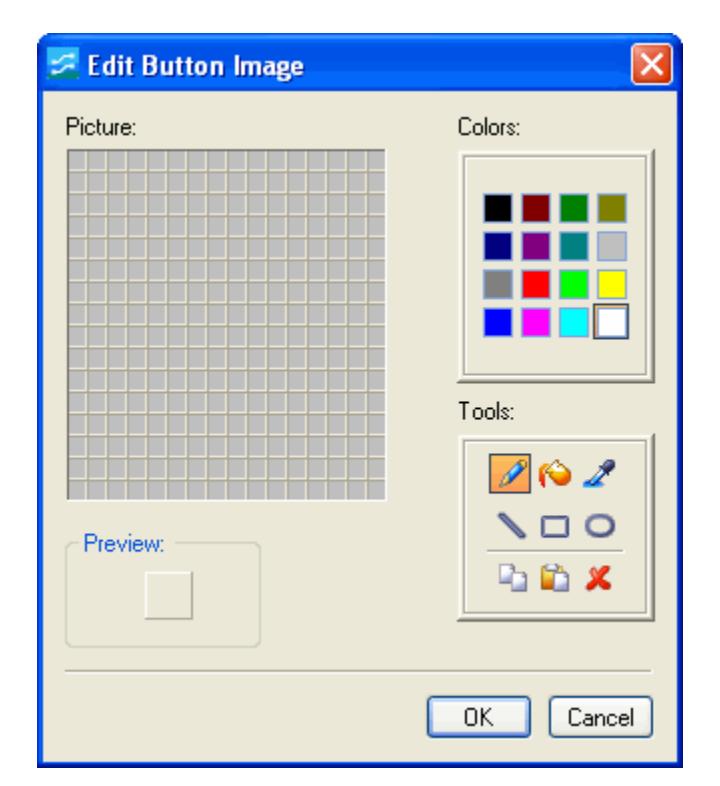

编辑按钮图像对话框#

💃访问方式：选择 工具 > 自定义 菜单项 > 命令 选项卡 > 新建 按钮 > 选择用户定义图像 选项 > 新建 或 编辑 按钮

创建或编辑按钮图标。

字段	描述
颜色区域	选择与工具一起使用的颜色
工具区域	选择工具来绘制/编辑按钮的图片或图标

编辑筛选器对话框#

💃访问方式：在电子表格窗口中，点击🖱️ 定义筛选器设置 按钮。

使用此对话框在当前选定的电子表格窗口选项卡中查找对象。

字段	描述
显示对象位置：	显示构成搜索表达式的当前条件列表
新建按钮	点击🖱️以向搜索表达式添加条件
更多按钮	点击🖱️以展开对话框创建多条件搜索
较少按钮	点击🖱️以收缩对话框创建简单单条件搜索
布尔选择器	在添加多条件搜索的附加条件时适当设置这些以描述布尔结构
属性列表	选择要针对条件测试的对象属性
条件列表值编辑框	指定条件和值以测试属性

电气网络对话框#

💃访问方式：选择 设置 > 电气网络 菜单项。

通过添加或删除关联组件的参考标识前缀来创建和删除电气网络，即电气网络现在通过（删除时）或将要通过（创建时）的组件。

字段	描述
每个电气网络的最大网络数	创建电气网络时，可能会创建包含不合理数量网络的电气网络。
	为防止这种情况，请指定电气网络中允许的最大网络数。超过此限制的电气网络不会被创建。
	提示此限制也适用于通过组件和网络手动创建电气网络。
最大非平面网络管脚数	创建电气网络时，可能会包含潜在的平面网络（电气网络中不允许平面网络）。
	为防止这种情况，请指定电气网络中包含的网络的最大管脚数
	提示：• 此限制也适用于通过组件和网络手动创建电气网络• 虚拟管脚不包含在网络管脚计数中
分立元件前缀	指定关联组件的参考标识前缀以创建新的电气网络。示例：
	R 指定所有 R 组件，其中 是非空数字。
	#R 指定所有 R 组件；
	可以为空。
	#_R 指定所有 _R 组件，
	其中 和 是非空数字。
	提示：• 分立类型类别仅为方便起见；任何类型组件的前缀都可以在任何字段中输入⌨️• 如果选定组件具有两个以上管脚，则必须满足以下条件，否则组件无法创建电气网络，即电气网络无法通过该组件：• 所有管脚必须连接到门• 每个门必须恰好有两个管脚
	删除现有关联组件的参考标识前缀以将其从电气网络中移除

电气网络属性对话框 - 电气网络选项卡#

💃访问方式：选择电气网络 > 右键点击🖱️ > 选择 特性 > 电气网络 选项卡

查看和管理电气网络状态。

字段	描述
未布线长度	电气网络未布线部分的长度
布线长度	电气网络已布线部分的长度
总过孔数	此电气网络上的过孔数量
保护导线和过孔；禁止编辑	指定禁止取消布线或移动已布线的导线。提示您可以使受保护的导线与未受保护的导线在视觉上区分开来。在选项对话框的全局类别 > 常规子类别中，选择"区分受保护的导线和过孔"复选框。受保护的导线将显示为边框。
导线宽度	指定电气网络上所有导线的宽度
	限制：如果电气网络有受保护的导线，则无法修改这些导线宽度属性。

电气网络属性对话框 - 长度选项卡#

💃访问方式：选择电气网络 > 右键点击🖱️ > 选择 特性 > 长度 选项卡 限制电气网络长度。

字段	描述
限制长度	指定要设置最小和/或最大长度值
最小长度	指定电气网络长度的最小值。限制：仅在选择了限制长度时可用
最大长度	指定电气网络长度的最大值。限制：仅在选择了限制长度时可用

错误检测对话框#

💃访问方式：除非软件崩溃并且在软件 .ini 文件中启用了崩溃检测，否则无法访问此对话框。

错误检测对话框在崩溃时打开，允许您将 SailWind 环境的报告以及相关文件保存到压缩的转储文件中。然后您可以将此文件提交给客户支持以进行故障排除。

名称	描述
注释框	您可以描述错误发生时正在执行的操作或添加可能有助于调查崩溃的其他信息
附加 BMW 数据复选框	您可以包括 BMW 数据和项目文件。这使客户支持能够回放您在崩溃前在设计中执行的操作。如果未启用 BMW 功能，则此复选框不可用。另请参见崩溃检测
保存按钮	如果要创建报告文件，必须点击🖱️保存按钮。点击🖱️保存按钮时，将显示另存为对话框。创建的文件称为转储文件，并以 .zip 格式压缩。这是您必须发送给客户支持的文件。它将包括报告、BMW 数据和项目文件。

查找对话框#

💃访问方式：选择 编辑 > 查找 菜单项。

通过参考标志符、零件类型、匹配长度管脚对组或其他属性查找并选择单个或多个对象。

字段	描述
对象类型列表	指定搜索方式。可通过以下任一条件查找：• 参考标志符• 零件类型• 封装• 网络类别• ML 网络组• 电气网络• 网络• ML 管脚对组
	• 差分对• 过孔类型• 跳线过孔• 禁止区域• 测试点类型
操作	指定对查找到的项目执行的操作• 选择• 高亮• 取消高亮• 旋转 90 度• 翻转面• 顺序移动
	例外：不能对测试点使用旋转 90 度、翻转面或顺序移动操作
	提示使用查找对话框选择对象时，快捷菜单会变为修改项目的相关命令
值	通过输入⌨️的值缩小搜索范围。可使用通配符或表达式
添加到选择	选择查找到的项目。每个选中✅的项目会显示在已选项目预览区域
	提示使用查找对话框选择对象时，快捷菜单会变为修改项目的相关命令
已选项目预览区域	显示已选项目
查找列表	这些列表的内容和标题会根据您从查找方式列表中选择的内容而变化

查找对话框，电子表格窗口#

💃访问方式：在电子表格窗口中点击🖱️ 查找 按钮。

使用此对话框在当前选定的电子表格窗口选项卡中查找对象。

字段	描述
显示满足以下条件的对象：	显示组成搜索表达式的当前条件列表
新建按钮	点击🖱️添加条件到搜索表达式
更多按钮	点击🖱️展开对话框以创建多条件搜索
减少按钮	点击🖱️收缩对话框以创建简单单条件搜索
布尔选择器	在添加多条件搜索的附加条件时适当设置这些以描述布尔结构
属性列表	选择要针对条件测试的对象属性
条件列表值编辑框	指定测试属性的条件和值
向后搜索	选中✅此复选框从列表底部向后搜索

已安装选项对话框，许可证文件选项卡#

💃访问方式：选择 帮助 > 已安装选项 菜单项 > 许可证文件 选项卡

如果使用节点锁定许可，可以查看许可证文件内容。如果使用浮动许可，则无法查看实际许可证文件，但可以查看与服务器许可证关联的功能状态。

字段	描述
许可证文件列	显示计算机上找到的许可证文件位置
来源列	显示许可证来源
查看按钮	点击🖱️在许可证信息框中显示许可证文件内容限制：仅限节点锁定
状态按钮	点击🖱️在许可证信息框中显示此许可证状态限制：仅限浮动许可
许可证信息框	显示所选许可证的内容（节点锁定）或状态（浮动）
套件配置按钮	打开 SailWind 套件配置对话框

字段	描述
	限制：仅在使用浮动/服务器基础许可、不同 SailWind 套件混合或非捆绑许可与套件混合时可用

网络属性对话框，电气网络选项卡#

💃访问方式：选择网络 > 右键点击🖱️ > 选择 特性 > 电气网络 选项卡 查看并控制网络的电气网络状态。

字段	描述
名称:	网络所属电气网络的名称电气网络名称带有三个脱字符(^^^)后缀
创建电气网络	选中✅复选框为所选网络创建电气网络提示也可以通过为所选网络使用创建电气网络弹出命令设置此复选框清除复选框可移除作为电气网络一部分的任何所选网络清除两个复选框可排除所选网络包含在任何电气网络中
允许组件创建电气网络	选中✅复选框允许通过以下方式将所选网络包含在电气网络中：• 在电气网络对话框中指定网络关联组件的参考标志前缀，或• 在组件属性对话框中选择创建电气网络复选框
	清除复选框可禁用通过组件创建电气网络（包括通过参考标志前缀）
	提示此复选框也可通过为所选网络使用禁用电气网络创建弹出命令清除
	限制：已选中✅创建电气网络复选框的网络不会因清除此复选框而被禁用电气网络创建
	清除两个复选框可排除所选网络包含在任何电气网络中

选项对话框，颜色类别#

💃访问方式：

• 选择 工具 > 选项 菜单项 > 颜色类别

• 点击🖱️ 选项 按钮 > 颜色类别

• 按 Ctrl + Enter 键 > 颜色类别

控制设计层和对象的可见性及显示颜色。保存颜色方案以供重复使用。

字段	描述
显示方案区域
颜色方案名称	选择之前保存的颜色方案
另存为	点击🖱️为从当前设置创建的新颜色方案输入⌨️名称新名称会出现在颜色方案列表中
	名称列表。颜色方案保存在.dsf 文件中并激活有关.dsf 文件位置及如何更改位置的信息，请参见文件位置选项
颜色选择区域
调色板	点击🖱️颜色块。然后在层\对象类型表中点击🖱️层中对象类型的块
自定义	点击🖱️更改可选择的调色板颜色
默认	点击🖱️将自定义调色板恢复为默认颜色调色板
全局对象块区域	背景 — 指定设计空间背景颜色将其他对象设置为该颜色会使这些对象不可见
	选择 — 指定选中✅对象的颜色
	连接 — 指定未布线管脚对连接（也称为飞线）的颜色
	板边框 — 指定板边框和板切割的颜色

选项对话框，设计验证类别#

💃访问方式：

• 点击🖱️ 选项 按钮 > 设计验证类别

• 选择 工具 > 选项 菜单项 > 设计验证类别

• 按 Ctrl + Enter 键 > 设计验证类别

使用设计验证类别设置设计验证选项。

名称	描述
设计验证方案区域	如果需要预定义的设计检查集，请选择方案名称
	提示方案是保存此选项卡上所有当前设置的简便方法可以快速切换方案运行其他检查而无需单独指定选项设置所需的各个设计检查和属性，然后点击🖱️另存为在方案名称框中输入⌨️要分配给新设计验证方案的名称，然后点击🖱️确定
执行检查区域	仅对可见对象和层 — 选中✅可避免检查在颜色类别中层/对象类型矩阵中具有背景颜色的对象和层
	仅在可见工作空间 — 选中✅可避免检查工作空间当前视图之外的对象
检查设计区域
对象间距	检查每种对象类型的最小允许间距，以及最小和最大线宽
	提示
	在属性对话框的间距选项卡上设置间距在属性对话框的布线选项卡上设置线宽
	网络对所有对象 — 检查每个网络或层次级别与任何其他障碍类型之间的间距也检查设置了间距规则的每个组件或封装的间距
	对象对板边框 — 检查板边框中心线与板切割或其他对象边缘之间的间距
	板边框外文本 — 检查电气层上位于板边框外的文本字符串将所有板外文本实例标记为错误
	禁止区域限制 — 检查禁止区域限制违规不检查由制造检查验证的放置和高度禁止区域
	内层分割/混合平面层上未使用焊盘 — 检查内层分割/混合平面层上未连接到导线的焊盘的间距
	相同网络限制 — 检查沿同一网络的各对象之间的间距
	最小/最大线宽 — 检查导线是否符合指定的最小和最大宽度
网络、管脚对和电气网络长度	检查网络、管脚对和电气网络的最小和最大长度
	提示在"属性对话框，长度选项卡"设置长度

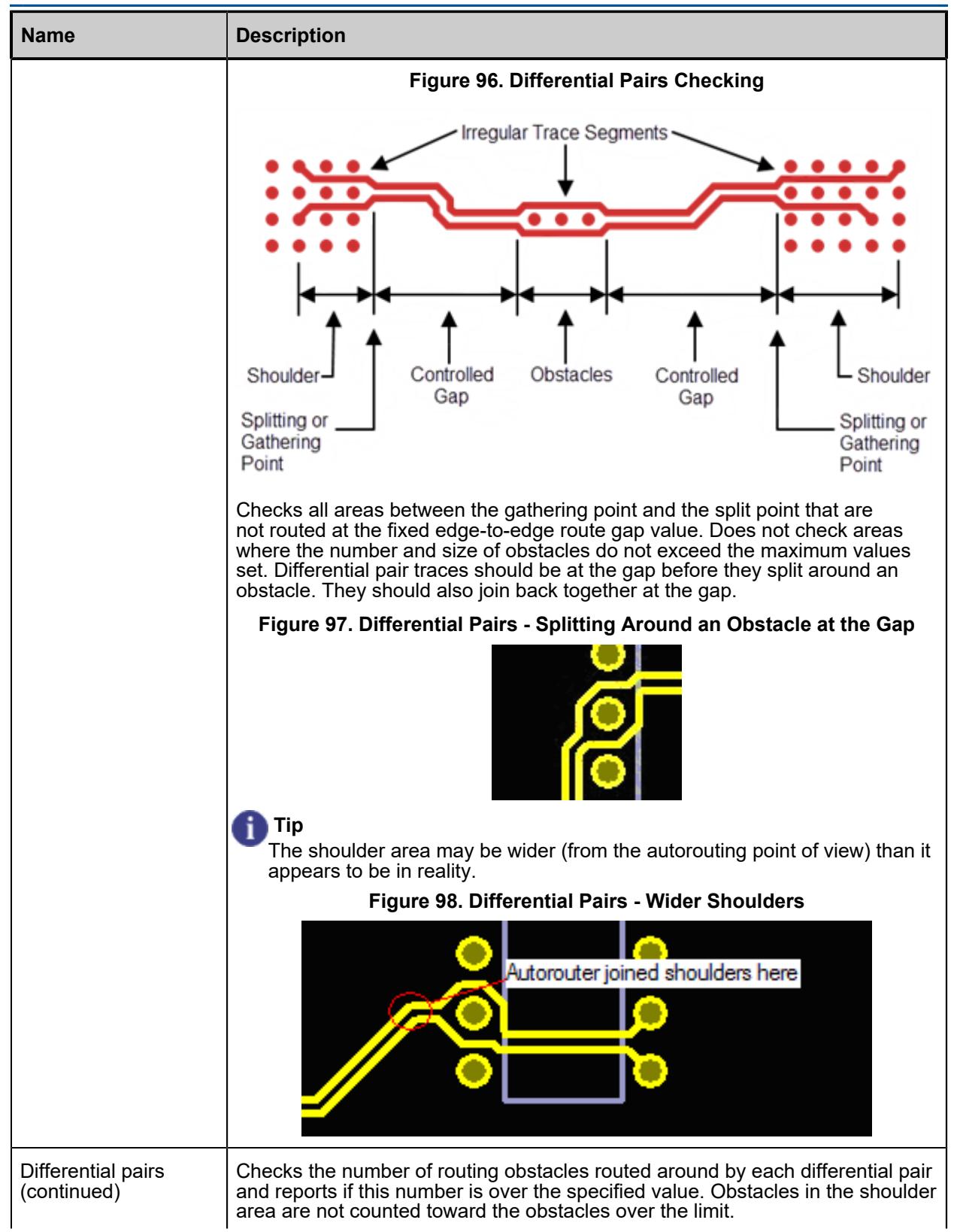

差分对	检查差分对属性设置 — 最小和最大长度、间距、障碍物数量和大小以及此处的最小受控间距长度和最大不规则导线长度设置

名称	描述
	图 99. 差分对 - 肩部区域障碍物
	检查每个差分对绕过的最大障碍物大小
最小受控间距长度	设置差分对长度中应具有无障碍物受控间距的百分比
最大不规则导线长度	检查未按布线间距布线的导线段识别可能影响差分对完整性的任何长于指定值的导线段不规则导线段包括开始和结束区域中的肩部导线以及受控间距部分中间距大于布线间距值的导线段错误描述中报告的长度包括到焊盘和过孔中心的导线段在以下示例中，肩部区域范围广泛并桥接两个组件不规则导线长度报告包括白色箭头所示的整个长度
	提示
	在"差分对属性对话框，对选项卡"设置对象间间距限制层更改、最小和最大长度允许对绕过障碍物、最大障碍物数量和最大障碍物大小
	限制：在连接点和差分对肩部之间的区域不检查最大障碍物数量和大小
自动测试违规	检查探针间距、最小焊盘尺寸、SMD 管脚探测组件面组件管脚上的测试点、每个网络的测试点计数设置钉直径设置和格栅上的测试点
最大过孔数	检查网络和管脚对上的最大过孔数
制造	检查焊盘和导线尺寸、钻孔间距、组件组装酸陷阱大小和铜碎片
	SailWind Router 不具备处理某些制造检查所需的 CAM 文档功能完整的制造检查只能在 SailWind Layout 中执行SailWind Router 不检查以下内容：• 最小阻焊碎片• 热焊盘不足检查• 丝印覆盖焊盘• 焊盘或钻孔到阻焊的最小环宽• 连接到平面（需要时有热焊盘）• 焊桥
	提示在"选项对话框，制造类别"设置制造规则
酸陷阱	检查所有由 CAM 文档定义的可见电气层最大区域大小表示要标记的酸陷阱的最大面积被标记的池面积将小于此值
	图 100. 酸陷阱最大区域大小检查
	对象间最大角度是 0 到 90 度之间的角度形成小于此角度的任何铜项目（导线、焊盘或层上存在的任何其他对象）将被标记为酸陷阱
	图 101. 酸陷阱角度检查
制造(续)	铜碎片 — 检查铜中是否存在可能剥落的过窄区域此检查检测设计中电气和复合层上的潜在碎片最小宽度表示要标记的铜碎片的最大宽度标记宽度小于此值的碎片最小铜检查所有由 CAM 文档定义的可见电气层
	图 102. 碎片检查
	阻焊层中的阻焊碎片是阻焊层中可能剥落的过窄区域这些碎片漂浮并可能掉落到需要后续焊接的区域，导致不良板
	最小阻焊表示要标记的碎片的最大大小标记宽度小于此值的碎片最小阻焊检查顶部和底部阻焊层（如果由 CAM 文档定义为可见）
	图 103. 最小阻焊检查
	钻孔间距 — 如果钻孔过于接近，可能在板制造过程中破裂钻孔间距检查钻孔边缘之间的最小距离也检查镀钻孔的余量
制造(续)	导线和焊盘尺寸 — 检查电气层的最小线宽和最小焊盘尺寸
	检测设计中电气层上的小电气导线最小导线表示允许的导线最大尺寸宽度小于最小导线的导线将被标记此检查在所有由 CAM 文档定义的可见电气层上运行
	检测电气层上的小焊盘最小焊盘表示允许的焊盘最大尺寸直径小于最小焊盘的焊盘将被标记此检查在所有由 CAM 文档定义的可见电气层上运行
过孔在 SMD 违规	检查 SMD 是否适合焊盘内部、居中于焊盘或位于焊盘末端仅当过孔边框与 SMD 边框相交或完全位于 SMD 内部时进行检查SMD 处无过孔不被视为错误
放置边框	检查组件放置边框之间的距离是否符合选项对话框制造类别中设置的"组件间最小间距"值
	测量是从定义组件放置边框的 2D 线中心线进行的
	此检查适用于所有放置边框（源自 SailWind Layout 层 20 边框或自动生成）
组件高度限制	检查顶部和底部的最大组件高度

SailWind Router GUI 参考 选项对话框，设计验证类别

选项对话框，显示类别#

💃访问方式：

• 选择 工具 > 选项 菜单项 > 显示类别

• 点击🖱️ 选项 按钮 > 显示类别

• 按下 Ctrl + Enter 键 > 显示类别

设置显示的网络名称和管脚编号的文本大小，以及导线上网络名称之间的最大允许间距。

字段	描述
网络名称/管脚编号文本大小，像素	输入⌨️您使用的网络名称最小和最大文本尺寸值。网络名称的大小会根据其所放置的形状而变化。文本保持与对象边界的比例关系。例如，10 mil 导线上的网络名称会比 50 mil 导线上的要小。
限制：勾选✅"显示网络名称"复选框	除非在颜色选项类别中同时勾选✅了网络名称列的复选框，为列中的颜色块指定您希望显示网络名称的层上的颜色，并勾选✅一个或多个"显示网络名称"复选框，否则网络名称不会显示在设计对象上。
导线上网络名称之间的最大间距（像素）	输入⌨️一个值来设置网络名称应沿导线间隔重复显示的距离。间距必须介于 50 到 3000 像素之间。

选项对话框，制造类别#

💃访问方式：

• 选择 工具 > 选项 菜单项 > 制造类别

• 点击🖱️ 选项 按钮 > 制造类别

• 按下 Ctrl + Enter 键 > 制造类别

使用制造类别在设计验证过程中设置设计制造规则。制造检查可检测可能导致 PCB 制造或生产错误的情况。

描述

🙊限制

除了元件和钻孔间距外，您不能在层次结构的任何级别设置制造规则。您需要在执行检查前建立制造间距。

🙊限制

SailWind Router 不具备处理某些制造检查所需的 CAM 文档功能。完整的制造检查只能在 SailWind Layout 中执行。SailWind Router 不检查以下内容：

• 最小阻焊层细条

• 热焊盘不足检查

• 丝印覆盖焊盘

• 焊盘或钻孔到阻焊层的最小环宽

• 连接到平面（需要热焊盘的地方）

• 焊桥

名称	描述
焊盘和导线尺寸区域
最小焊盘尺寸	设置制造工艺允许的最小焊盘直径。
最小导线宽度	设置制造工艺允许的最小导线宽度。
酸蚀检测区域
最大区域尺寸	指定要检测的酸蚀区域的最大尺寸。它标记出酸液可能积聚的小区域。被标记为积聚的区域应小于此值。
对象之间的最大角度	指定铜质物品（导线、焊盘或存在于该层上的任何其他对象）的角度小于此值的区域。如果这些物品形成的角度小于此处指定的值，则会被标记为酸蚀区域。
铜箔细条检测区域
最小宽度	指定要检测为错误的铜箔细条的最小尺寸。宽度小于此值的细条会被标记。
钻孔间距区域
孔之间的最小间距	指定两个钻孔之间的边到边间距的最小值。
镀孔余量	指定添加到镀孔中的空间量，用于钻孔内的铜镀层。
	提示您可以在 SailWind Layout 的焊盘栈属性对话框中指定过孔或管脚是否镀铜。
元件组装区域
元件之间的最小间距	指定元件放置边框之间的最小距离。
	测量是从定义元件放置边框的 2D 线中心线进行的。
	此检查适用于所有放置边框（源自 SailWind Layout 第 20 层边框或自动生成）。
	注意：
	从 SailWind Layout 加载设计时，此值会填充为 SailWind Layout"本体到本体"间距规则中的值。
顶层最大元件高度	指定顶层上所有元件的最大高度。
	提示使用元件或封装属性对话框的间距选项卡设置此值。
底层最大元件高度	指定底层上所有元件的最大高度。
	提示使用元件或封装属性对话框的间距选项卡设置此值。

选项对话框，全局类别，备份子类别#

💃访问方式：

• 选择 工具 > 选项 菜单项 > 全局 类别 > 备份 子类别

• 点击🖱️ 选项 按钮 > 全局 类别 > 备份 子类别

• 按下 Ctrl + Enter 键 > 全局 类别 > 备份 子类别

设置自动备份的位置和其他设置。

字段	描述
备份位置	显示备份文件的位置。此位置在文件位置类别中设置。
	提示备份文件具有.bre 扩展名。
间隔（分钟）	输入⌨️备份之间的时间（分钟）。
备份数量	输入⌨️在删除旧备份前要保留的备份数量。当备份数量达到此限制时，每当创建新备份时就会删除最旧的现有备份。例如，如果备份文件数量设置为 2，则只保留最后两个备份文件，具体取决于您设置的间隔。
	提示此限制可以指定所有设计的最大备份数量，或每个设计的备份数量。更多信息请参阅"表 88"表格。
在备份文件名中使用设计名称	勾选✅复选框以在备份文件名中使用设计名称加"Router"，如下所示：
	<design_name>Router<month_day_hour_minute>.bre</month_day_hour_minute></design_name>
	如果未勾选✅此复选框，备份文件将以此格式命名：
	Router_ <month_day_hour_minute>.bre</month_day_hour_minute>
在设计目录中创建备份文件	选择此复选框将备份文件放在与设计相同的目录中。这将覆盖文件位置类别中设置的位置。
	提示清除复选框如果您希望备份文件在一个公共备份目录中。
包含扩展目录( _PCB)	选择此复选框以创建包含设计中使用的 3D 支持文件的目录。目录以此格式命名：
	<design_name>_PCB</design_name>
	默认情况下此复选框已勾选✅。
	提示清除复选框如果您不想创建包含设计中使用的 3D 支持文件的备份目录。
	注意：如果您已为设计中的零件分配了 3D 模型，则必须保持<design_name>_PCB 文件夹和.pcb 文件在同一目录位置，否则下次打开.pcb 文件时 3D 模型将不会显示。</design_name>
备份设置	结果备份行为
在备份文件名中使用设计名称	所有备份保存在默认备份目录中，并命名为
	Router_month_day_hour_minute.bre。
在设计目录中创建备份文件	"备份数量"指定所有设计的最大总备份
	数量。
在备份文件名中使用设计名称	所有备份保存在默认备份目录中，并命名为
	<design_name>_Router_month_day_hour_minute.bre。</design_name>
在设计目录中创建备份文件	"备份数量"指定每个设计的最大备份
	数量。
在备份文件名中使用设计名称	每个设计的备份保存在设计目录中，并
	命名为 Router_month_day_hour_minute.bre。
在设计目录中创建备份文件	"备份数量"指定每个设计的最大备份
	数量。
在备份文件名中使用设计名称	每个设计的备份保存在
	设计目录中，并命名为
在设计目录中创建备份文件	<design_name>_Router_month_day_hour_minute.bre。"备份数量"指定每个设计的最大备份数量。</design_name>

表 88. 文件备份策略

选项对话框，全局类别，文件位置子类别#

💃访问方式：

• 选择 工具 > 选项 菜单项 > 全局 类别 > 文件位置 子类别

• 点击🖱️ 选项 按钮 > 全局 类别 > 文件位置 子类别

• 按下 Ctrl + Enter 键 > 全局 类别 > 文件位置 子类别

更改文件位置。

字段	描述
文件位置区域— 在位置部分，双击您要更改的位置并输入⌨️新位置。
数据。	替代方法：在位置部分，双击您要更改的位置，然后点击🖱️浏览按钮定位现有文件夹。您可以更改到任何位置而不会影响您的

选项对话框，全局类别，常规子类别#

💃访问方式：

• 选择 工具 > 选项 菜单项 > 全局 类别 > 常规 子类别

• 点击🖱️ 选项 按钮 > 全局 类别 > 常规 子类别

• 按下 Ctrl + Enter 键 > 全局 类别 > 常规 子类别

设置设计过程中全局的用户界面选项。

字段	描述
显示设置区域
以推荐宽度显示未布线	以正在布线的导线的推荐宽度显示未布线。此选项允许您在布线前看到导线的宽度。
	提示您可以在属性对话框上设置推荐的导线宽度。在打开的设计中未选择任何内容时，右键点击🖱️，选择属性，然后打开布线选项卡。
交互操作时自动隐藏未布线	在交互式布线或编辑导线时临时隐藏未布线。
使对象透明	同时显示多层上的导线，并使直接位于活动层下的所有可能隐藏的障碍物可见。
以边框显示导线和焊盘	以边框而非填充对象显示所有对象以加快重绘时间。导线显示为两条平行线，由定义的导线宽度分隔。这也使您更容易看到重叠对象的真实边界。
区分受保护的导线和过孔	将普通未受保护的对象显示为实心，任何受保护的对象显示为边框。如果您还选择了以边框显示导线和焊盘，则受保护的对象显示为填充，未受保护的对象显示为边框。
显示对象上的防护带	在交互式布线过程中显示对象周围的防护带。防护带是导线和其他障碍物周围的形状。防护带的宽度是对象与正在布线的导线之间所需的间距。
窗口调整时保持比例和视图	在调整窗口大小时保持工作区的比例和相同区域。
区分元件规则导线	将元件规则下的导线显示为边框。
设计单位	选择您要使用的设计单位。对话框中的所有值都以这些单位显示，您输入⌨️的任何值都以这些单位解释。
	提示：• 当您更改设计单位时，值会被转换。• 您还可以使用以下无模式命令设置设计单位：
	UM — 将设计单位设置为密耳。
	UMM — 将设计单位设置为毫米（公制）。
	UI — 将设计单位设置为英寸。
	UUM — 将设计单位设置为微米。
最小线宽	输入⌨️一个值以将宽度小于此值的线条显示为中心线，而不是其实际宽度。
高亮对象显示区域
通过以下方式区分高亮对象	选择您希望高亮对象在设计中出现的方式。您可以通过与其他设计对象区分来识别打开设计中的对象。
	例外：只有在选择了"其他对象颜色变暗"时才能设置亮度级别。
填充对象显示区域
禁止区域填充	指定禁止区域在屏幕上的显示方式。
	透明度 — 在选择"透明"填充选项时可用。"高"设置等同于无填充，"低"设置等同于实心填充。
铜填充	指定填充的实心铜对象在屏幕上的显示方式。
或铜，覆铜平面填充	当在选项对话框的覆铜类别上禁用动态铜修复模式时，此列表的标题更改为"铜，覆铜平面填充"，表示铜填充设置也会影响覆铜平面的显示。
	填充间距 — 在将填充设置设置为"填充"设置（正交填充、对角线填充、正交交叉填充或对角线交叉填充）时可用。填充间距值必须介于 1 到 32 像素之间。
对象移动区域
移动对象方式	• 原点—鼠标附着到对象的原点。• 光标位置— 鼠标附着到开始移动时设置的点，并在移动过程中保持其相对于对象的 X/Y 偏移。
	示例：如果您在鼠标位于 X=200,Y=500 且所选元件位于 X=0,Y=0 时开始移动命令，将鼠标移动到 X=1200,Y=1500 会将元件移动到 X=1000,Y=1000。• 中点— 鼠标附着到包围对象的矩形的中心。
拖动对象使用	• 拖动并附着— 选择对象，稍微拖动对象以将其附着到鼠标，然后释放鼠标按钮。将鼠标移动到新位置并点击🖱️以完成移动。
	提示您可以在对象附着到鼠标时更改工作区视图，开始另一个
	命令，或更改所选元件属性。• 拖动并放置— 将对象拖动到新位置。• 无拖动移动— 禁用所有拖动移动。
鼠标设置区域
拾取半径	拾取半径值必须介于 1 到 100 像素之间。较大的值意味着鼠标可以更远但仍然选择
	对象，但这可能导致您选择同一区域内其他不打算选择的对象。
	提示当同一区域内有多个对象时，您可以使用 Tab 键在它们之间循环。
样式	从列表中选择光标样式。
随鼠标移动平移显示	勾选✅复选框以在移动对象时平移显示区域。
长度监视器	勾选✅复选框以在鼠标上显示网络长度值。

选项对话框，布局类别#

💃访问方式：

1. 选择 工具 > 选项 菜单项 > 布局 类别

2. 点击🖱️ 选项 按钮 > 布局 类别

3. 按下 Ctrl + Enter 键 > 布局 类别

指定设计中元件布局操作的行为。

字段	描述
优化网络拓扑	定义何时优化网络拓扑。启用网络优化后，程序会尝试最小化连接长度。您可以在元件布局期间优化网络，放置元件后优化，或者在不优化网络拓扑的情况下移动元件。
	另请参阅鼠标"设置网络拓扑"
重新布线	定义移动带连接导线的元件时，布局命令的重新布线行为。
	移动过程中 — 在布局期间重新布线。布局期间无法无 DRC 违规布线的导线会显示为拉伸和高亮，并在布局完成后使用批量布线工具再次重新布线。
	移动后 — 在布局期间取消布线，然后在布局完成后重新布线。
	不重布 — 在布局期间取消布线并在布局完成后保持未布线状态。当禁用导线重布时，在布局操作开始前移动、旋转、翻转或镜像元件所连接的导线将被取消布线。
	另请参阅鼠标"重新布线"
设置角度增量	设置旋转命令的最小角度增量。输入⌨️ 0 到 360 度之间的值，确定使用旋转命令时旋转对象的角度。
	在旋转命令期间，布局格栅设置将被忽略，而使用角度增量。
	另请参阅鼠标"操作元件"
移动扇出区域	选中✅复选框以指定是否在布局操作期间将扇出导线、过孔和选定元件作为一组移动
	输入⌨️要与元件一起移动的扇出导线的最大长度。
移动时检查违规	选中✅以在移动或旋转元件时检查布局规则违规。如果在移动或旋转元件时发生体对体违规，则会高亮显示相邻元件，包括布局禁止区域或板边框。

选项对话框，覆铜类别#

💃访问方式：

1. 选择 工具 > 选项 菜单项 > 覆铜类别

2. 点击🖱️ 选项 按钮 > 覆铜类别

指定设计中覆铜平面表示("覆铜")的行为和设置。

字段	描述
移除孤立铜箔	在平面区域中，切换未连接到网络的铜材料的可见性。
为已布线元件焊盘添加散热焊盘	允许在已布线焊盘上放置散热焊盘。散热焊盘通常仅在未布线焊盘和过孔上生成。
	提示如果未选中✅此复选框，连接到焊盘的小段残留导线会阻止焊盘接收散热焊盘。
将未使用焊盘替换为反焊盘	移除未使用的焊盘并将其替换为反焊盘。除非管脚在该层连接到导线或覆铜平面，否则所有内部"非平面"和"分割/混合"层上的所有焊盘都将被移除。在 PADS VX.2.4 之前，未使用的焊盘仅从"分割/混合"层移除。
	注意：对于 CAM 平面，此设置仅在 SailWind Layout 中有效。
	对于部分过孔，选中✅保留起始和结束层上的过孔焊盘复选框可防止移除起始或结束焊盘（如果其中任一焊盘位于平面层上）。
使用设计规则间距创建散热焊盘和反焊盘	使用分层的"焊盘到铜箔"间距规则创建散热焊盘，使用"钻孔到铜箔"间距规则创建反焊盘。
	提示请注意以下几点：• 启用此选项将忽略自定义散热焊盘的外部宽度/直径/尺寸设置以及自定义反焊盘的宽度/直径/尺寸设置。此外，不会显示散热焊盘和反焊盘的外部边框。• 对于内部宽度/直径/尺寸小于或等于覆铜设置中内部宽度/直径/尺寸的自定义散热焊盘，此选项无效。
启用动态铜箔修复	以动态修复模式显示覆铜平面，意味着您对覆铜平面覆铜所做的编辑（如焊盘、过孔和其他对象周围间距的更改）会实时显示。动态铜箔修复模式具有以下效果：• 覆铜平面显示为填充状态• 实心铜区域根据全局类别 > 常规子类别中"填充对象显示区域"鼠标设置显示• 从 SailWind Router 中保存的 PCB 文件保留在 SailWind Router 中创建的填充区域
	注意：首次加载设计且未启用此选项时，在 SailWind Layout 中创建的填充区域根据 SailWind Layout 设置显示。如果随后启用此选项，SailWind Layout 的填充设置将被动态铜箔修复覆盖且无法恢复。要恢复原始设置，您需要从 SailWind Layout 重新加载设计。
平滑半径	控制覆铜平面拐角的半径，根据以下公式：
	= *
	您可以将平滑半径参数设置为 0 到 5 之间的值。
填充方向	指定工作区中的填充方向。选择以下设置之一：• 正交 — 填充由垂直线和水平线组成。• 对角 — 填充由对角线组成。您可以使用设计特性对话框鼠标格栅选项卡更改填充间距。
最小填充区域	指定最小填充边框区域（由覆铜创建的最小孤岛区域）的平方根，以当前设计单位表示。例如，如果您不想显示小于 9 平方设计单位的孤岛，请在框中输入⌨️"3"。
散热焊盘	提供通孔和表面贴装焊盘栈的散热焊盘设置表。• 连接线宽度 — 以当前设计单位指定散热焊盘的线宽。• 最小连接线数 — 指定连接线的最小数量（1-4）。• 焊盘形状（圆形焊盘、方形焊盘、矩形焊盘、椭圆形焊盘）— 指示给定焊盘形状的散热焊盘选项。通过点击🖱️相应的下拉列表选择散热焊盘选项：• 正交 — 创建正交形状的散热焊盘。• 对角 — 创建对角形状的散热焊盘。• 覆铜覆盖 — 创建覆盖焊盘的散热焊盘。• 无连接 — 不创建散热焊盘。

选项对话框，布线类别，常规子类别#

💃访问方式：

1. 点击🖱️ 选项 按钮 > 布线 类别 > 常规 子类别

2. 选择 工具 > 选项 菜单项 > 布线 类别 > 常规 子类别

3. 按下 Ctrl + Enter 键 > 布线 类别 > 常规 子类别

指定交互式布线和自动布线设置。

字段	描述
布线角度区域	设置用于交互式布线的默认角度或用于所有自动布线的全局角度。
	• 正交 — 以 90 度增量添加导线段。• 对角 — 以 45 度增量添加导线段。• 任意角度 — 以任意角度添加导线段。
	例外情况：• 虽然您可以在交互式布线期间更改此布线角度，但在自动布线期间不能更改布线角度。• 进出焊盘的导线可能会忽略布线角度以保持其他规则，如第一拐角规则或格栅。
倒角区域	使用倒角指定用对角线或圆弧替换拐角的值。这些选项也适用于自动布线的倒角过程。• 比率 — 指定对角线倒角的大小或圆弧倒角的半径。输入⌨️比率值以定义圆弧半径与导线宽度的比率。
	示例：对于 12 密耳的导线，比率为 1 产生半径为 6；比率为 2 产生半径为 12。
	另请参阅倒角• 角度 — 指定创建倒角或圆弧的最大拐角。• 使用圆弧 — 选中✅以为常规和差分对导线创建带圆弧的倒角。
	提示圆弧设置仅由倒角过程使用。
	另请参阅将拐角转换为圆弧
居中区域	最大通道宽度 — 设置最大通道宽度以限制居中的通道数量。任何大于此宽度的通道都不符合居中条件。
	居中是自动布线的一个过程，您也可以交互式地对选定的导线运行。
	居中使导线与相邻元件管脚或过孔的焊盘等距，以均匀分配通道中的可用空间，如下所示。居中不会违反设计规则。
	图 104. 居中导线
	另请参阅：居中过程
交互式布线区域
动态布线	选中✅后，在移动鼠标时自动创建导线模式，如下所示。软件会自动添加拐角、避开障碍物并创建无错误的导线模式。
	如果清除"动态布线"复选框，您必须点击🖱️手动输入⌨️拐角并定义导线模式。
	提示当您布线差分对时，动态布线始终启用。
	替代方法：在交互式布线期间，右键点击🖱️并选择动态布线以临时打开或关闭动态布线。
	图 105. 动态布线
重新布线时允许环路	选中✅以允许布线环路。添加第二个连接，第一个连接不会被拆除。当清除此复选框时，在交互式布线期间会阻止您在导线中创建环路。您定义的任何创建环路的导线模式都会自动调整，并创建更直接的路径。
创建线段时保护导线和过孔	选中✅以在添加导线段和过孔时保护它们。警告：您应该保护圆弧，因为自动布线操作和交互式布线中的推挤可能会移除未受保护的圆弧。替代方法：在交互式布线期间，右键点击🖱️并选择保护导线和过孔。
允许导线缩颈	选中✅以在推荐或当前导线宽度太大时自动将导线宽度减小到最小导线宽度以从您正在布线的对象中逃逸。如果未选中✅此复选框，并且导线宽度太大，则交互式布线无法开始。您必须手动减小导线宽度以从起始对象逃逸，然后将导线增加到所需宽度。
	提示：
	• 在属性对话框的布线选项卡上设置最小、推荐和最大导线宽度。• 为获得最佳效果，将网络的最小导线宽度设置为等于或小于网络中管脚的最小焊盘宽度。• 此功能与防护带一起使用时最有效。
	另请参阅显示障碍物周围的间距
调整导线段绕过障碍物	选中✅以允许在不使用动态布线时调整导线段绕过障碍物。
	例如：如果您添加一个拐角，并且导线遇到不可移动的障碍物（如元件管脚），则最后输入⌨️的导线拐角会自动移动到允许导线通过障碍物的新位置，如图 106 所示。
	图 106. 绕过障碍物调整
显示管脚对估计长度	选中✅复选框以在导线长度监视器中估计当前管脚对的总长度（总网络长度 + 未布线长度）。
	如果清除复选框，监视器估计整个网络的总长度（已布线长度 + 未布线长度）。
	另请参阅监视导线长度
平滑相邻线段	选中✅以在移动线段、圆弧或添加或移动过孔时平滑相邻导线段。
	如果清除复选框，相邻线段将被拉伸。
	图 107. 拉伸和平滑相邻线段
	例外：此选项不适用于添加或移动拐角。另请参阅导线平滑以获取其他平滑选项
允许对角捕捉到导线	选中✅以自动将导线对象捕捉到对角轴。
	导线捕捉到对角轴。这仅在您修改导线对象且布线角度设置为对角或任意角度时发生。
	例如，当您拉伸导线段且导线靠近格栅点时，导线会自动捕捉到该格栅点，创建完美的对角线。
	如果当前布线角度为正交，则导线捕捉到 90 度格栅增量。一旦对象对角捕捉，点击🖱️放置拐角。
	当对象位于对角线轴导线宽度的一半范围内时，对象会捕捉。
将线段推离障碍物	选中✅以让导线"推开"障碍物。
	提示导线线段与障碍物之间的距离满足间距规则。
	例外：如果您右键点击🖱️忽略 C进行编辑，或者 DRC 鼠标间距模式设置为阻止或解释，则导线线段不会推开障碍物。
	图 108. 将线段推离障碍物
完成时平滑导线	选中✅以在结束导线时对导线运行平滑操作。
平滑时保留圆弧	选中✅以在平滑导线时保留圆弧。
层对区域	层对设置布线期间的第一层和第二层层对。层对在多层板上手动添加布线时提高工作效率。当您添加过孔时，层会自动切换到当前层对中的另一层。
	建议：将层对设置为预期进行大部分布线的层，这样在添加过孔时无需手动切换层。
	另请参阅设置层规则
推挤器区域 — 推挤移动未受保护的导线、过孔和测试点，为新导线腾出空间

推挤器区域 — 推挤移动未受保护的导线、过孔和测试点，为新导线和过孔腾出空间。使用推挤，您可以继续布线而无需重新布线阻碍导线或停止移动对象。

另请参阅推挤导线

字段	描述
开启推挤器	选中✅以启用推挤。
推挤器与鼠标交互	选择何时推挤障碍物：• 要在移动鼠标时推挤对象，点击🖱️鼠标推挤。• 要在鼠标经过障碍物时立即推挤，点击🖱️实时推挤。• 要在鼠标定义潜在路径并到达开放区域后推挤障碍物，点击🖱️引导推挤。• 要在输入⌨️拐角后推挤阻碍导线，点击🖱️点击🖱️拐角后推挤。
平滑推挤导线	选中✅以在推挤阻碍导线时平滑它们，从而提高导线模式的质量。
允许推挤导线到推挤器后方	选中✅以在布线时将阻碍导线同时推挤到鼠标前方和后方。否则，导线仅被推挤到鼠标前方。
推挤强度	在推挤强度列表中，选择推挤的强度：低、中或高。更高的强度设置增加推挤的深度，从而推挤更多导线。因为推挤更多导线，每次推挤可能需要额外时间。

选项对话框，布线类别，策略子类别#

💃访问方式：

1. 选择 工具 > 选项 菜单项 > 布线 类别 < 策略 子类别

2. 点击🖱️ 选项 按钮 > 布线 类别 < 策略 子类别

3. 按下 Ctrl + Enter 键 > 布线 类别 < 策略 子类别

定义设计自动布线的策略。该策略定义自动布线期间要执行的顺序操作，包括：自动布线应运行的过程以及自动布线元件、网络、网络类、差分对和匹配长度组的顺序。

字段	描述
过程定义区域
过程类型列	列出您可以在设计上运行的过程类型。过程的顺序是固定的，从上到下进行。
过程列	选中✅要运行的每个过程类型的复选框。您可以运行任何过程组合。
保护列	选中✅那些在完成后保护生成导线的过程的复选框。这会保护在过程中完成的导线并固定过孔。
暂停列	如果希望自动布线在过程后暂停，请选中✅过程的复选框。要继续暂停后，您必须在布线工具栏上点击🖱️继续自动布线按钮。
强度列	为自动布线过程选择适当的强度。强度决定布线器在过程中可以花费的精力和时间。
	限制：您不能为居中过程设置强度。
布线序列列	指定为选定过程自动布线元件和网络（网络类、差分对和匹配长度组）的顺序。
	一旦您为过程选择和激活布线序列单元格，对话框底部的布线序列定义区域将变为活动状态。使用此区域为该过程创建自动布线序列。
	提示您可以通过定义布线序列来优化布线。例如，首先以低强度进行快速试验过程以查看自动布线的结果布线模式。查找具有许多管脚的元件。是否有任何元件的大量管脚网络由于已经在其突破区域布线的其他连接而无法突破？在这种情况下，将元件设置在布线序列的顶部，该元件的网络将首先由自动布线布线，确保成功突破和更好的整体自动布线完成。
完成列	对每个完成的过程显示复选框。复选框将保留，直到您修改自动布线策略或重新启动自动布线。
	这是一个只读列，您不能手动标记过程为完成。
布线序列定义区域
元件/网络对象树	浏览树以选择要添加到布线序列列表的单个网络或元件。点击🖱️已选添加。
	当您将元件添加到布线序列列表时，连接到该元件的所有网络将在该布线序列阶段布线。
	提示您还可以使用以下方法将网络或元件添加到布线序列列表：• 项目资源管理器 — 您添加网络的方式与使用元件/网络对象树添加的方式完全相同。在项目资源管理器中选择它们，然后点击🖱️此对话框中的已选按钮。• 工作区 — 在设计区域中选择网络或元件，然后点击🖱️此对话框中的已选按钮。您可能需要设置选择过滤器以选择这些设计对象。
按钮	• 默认 — 点击🖱️以清除布线序列列表并将所有网络添加到布线序列列表。• 已选 — 点击🖱️以将元件/网络对象树中选择的对象添加到布线序列列表。您也可以使用此按钮添加设计区域或项目资源管理器中选择的对象。• 所有网络 — 点击🖱️以将所有网络添加到布线序列列表。• 平面网络 — 点击🖱️以将所有分配到平面层的网络添加。• 清除 — 点击🖱️以从布线序列列表中移除所有项目。
布线序列列表	使用窗格按钮移除或重新排序布线序列列表中的项目。列表顶部的项目在自动布线过程中首先布线。确保将所有网络添加到每个布线序列列表的底部，否则自动布线将仅布线您可能已添加到布线序列的少数项目。

选项对话框，测试点类别#

💃访问方式：

• 点击🖱️选项按钮 > 测试点类别

• 选择工具 > 选项菜单项 > 测试点类别

• 按下 Ctrl + Enter 键 > 测试点类别

使用测试点类别可在自动布线、交互式布线和导线编辑过程中定义测试点放置。测试点允许测试设备的探针与电路板建立电气接触。

字段	描述
创建测试点区域
在自动布线过程中创建测试点	选择此项可在设计过程中自动插入测试点。
保留测试点	选择此项可防止已指定为测试点的现有过孔被重新分配、移除、删除、推挤或修改。
	例外：此选项不会保留新导线上的新测试点，直到所有布线过程完成或布线过程停止。
插入测试点过孔以转换不可访问的网络	选中✅此复选框可为无法通过其他测试点访问的网络添加测试点过孔。
	"使用测试点过孔"下拉列表 — 如果选择插入测试点过孔，还需指定要插入的过孔类型。
	"允许使用短桩线使网络可访问"复选框 — 选中✅此复选框可在使网络可访问时允许使用短导线桩连接到测试点过孔。
通过探针属性区域
PCB 顶层	选择此项可从顶层探测电路板。
	提示无论是否选择 PCB 顶层，管脚始终可从底层进行探测。
过孔	选择此项可使用过孔作为测试点。
管脚	选择此项可使用管脚作为测试点。
未使用管脚	选择此项可通过选择"未使用管脚"并为设计中所有未使用管脚指定网络名称，来为设计中的未使用管脚分配测试点。
	未使用管脚网络名称 — 当指定使用未使用管脚作为测试点时，还需指定未使用管脚的网络名称。
	这需要附加测试点过孔（如果是 SMD 焊盘），或将未使用的元件管脚指定为测试点（如果是通孔管脚）。
	对于 SMD 管脚，这是通过为每个未使用的 SMD 管脚添加单个管脚网络实现的。该网络部分布线并以测试点过孔终止。
探针间距区域	点击🖱️设置按钮打开设计属性的测试点属性。
	另请参阅属性对话框，测试点选项卡
使用以下方式放置测试点区域	点击🖱️选项指定用于测试点放置的格栅类型：过孔格栅或测试点格栅。
	格栅设置 — 此按钮仅在选择测试点格栅时可用。点击🖱️可打开设计属性的格栅属性，在此可设置测试点格栅值。
	另请参阅设置格栅
选择测试探针尺寸区域	使用按钮添加、删除和移动探针尺寸名称。点击🖱️单元格可更改值。
	在放置或分配测试点时，您在名称单元格中指定的值将作为过孔或管脚属性分配。当您更改这些值时，具有这些值的所有过孔和管脚的属性都将更新。
字段	编辑探针尺寸名称以唯一标识探针类型。
夹具钻孔尺寸	编辑夹具中钻孔的直径。建议：夹具钻孔尺寸用于计算与探针尺寸相关的所有规则，其直径通常应略大于探针尺寸。
启用	指定是否在自动化测试中使用关联的探针。
最小焊盘探测尺寸区域	过孔和元件管脚的最小焊盘探测值确保有足够的焊盘面积供探针接触。这些值决定了在测试点分配过程中允许的最小焊盘尺寸。

选项对话框，文本和线类别#

💃访问方式：

• 点击🖱️选项按钮 > 文本和线类别

• 选择工具 > 选项菜单项 > 文本和线类别

• 按下 Ctrl + Enter 键 > 文本和线类别

设置用于绘制布铜区的边框线的默认宽度。

字段	描述
默认宽度	在框中输入⌨️默认宽度。这将作为所有使用绘图工具绘制的布铜区和形状的默认边框宽度，除非另有指定。
在完成布铜区时提示网络名称	选中✅此复选框时，每次完成绘制布铜区时都会显示布铜区属性对话框。
	布铜区属性对话框在提供了用于选择与布铜区关联的网络的下拉列表以及其他布铜区选项。

选项对话框，布线类别，调整子类别#

💃访问方式：

• 选择工具 > 选项菜单项 > 布线类别 > 调整子类别

• 点击🖱️选项按钮 > 布线类别 > 调整子类别

• 按下 Ctrl + Enter 键 > 布线类别 > 调整子类别

控制用于长度控制网络和差分对的蛇形线。

字段	描述
布线至长度约束区域
蛇形线	• 最小振幅(乘以导线宽度)— 输入⌨️数字指定蛇形线的最小高度。• 最大振幅(乘以导线宽度)— 输入⌨️数字指定蛇形线的最大高度。• 最小间隙(乘以导线拐角间距)— 输入⌨️数字指定蛇形线中导线之间的最小距离。• 最大层级— 输入⌨️数字指定可用于完成蛇形线的增加激进模式的最大层级数。
	另请参阅："最大层级"在调整过程中• 斜切比率— 输入⌨️数字指定蛇形线拐角的斜切比率。• 在斜切中使用圆弧— 选中✅复选框在蛇形线中使用圆弧代替对角线段。
匹配长度组公差之上添加的额外长度(百分比)	输入⌨️数字确定在匹配长度组公差之上添加多少额外长度(以公差百分比表示)。
	示例：如果输入⌨️ 0，调整后的网络将是<leader -<br="" 长度="">公差>长度。如果输入⌨️ 100，网络将获得与组领导相同的长度。领导网络是匹配长度组中长度最长的网络。

SailWind Suite 配置对话框#

💃访问方式：

• 选择帮助 > 已安装选项菜单项 > Suite 配置按钮

• (可选)在程序启动时打开

管理 SailWind Suite(组合)许可证。

字段	描述
控制套件许可证签出并从以下列表中选择	启用套件许可证表格供您控制签出。
套件名称列	列出许可证适用的套件名称。
许可证功能列	列出每个许可证可用的特定功能。
许可证状态列	列出当您点击🖱️检查状态按钮时许可证的状态。
检查状态按钮	指定检查表格中列出的所有许可证的状态并在许可证状态列中显示状态。
重置列表按钮	指定将套件许可证列表重置为仅检测到在您的许可环境中的许可证。
上移按钮	将所选许可证上移一行。
下移按钮	将所选许可证下移一行。
全选按钮	选择所有列出的许可证。

SailWind Router GUI 参考 SailWind Suite 配置对话框

字段	描述
全不选按钮	取消选择所有列出的许可证。
在程序启动时显示此对话框	指定在 SailWind Layout 启动时打开 SailWind Suite 配置对话框。
启动时
在对话框启动时自动检查许可证状态	指定在打开 SailWind Suite 配置对话框时检查许可证的状态。

特性对话框，间距选项卡#

💃访问方式：

• 点击🖱️特性按钮 > 间距选项卡

• 右键点击🖱️ > 选择弹出菜单中的特性 > 间距选项卡

查看和修改设计对象之间的最小间距。如果选择对象，则设置该对象的间距属性。如果未选择任何内容，则设置设计默认的间距属性。

字段	描述
间距矩阵	在框中输入⌨️值设置行标题中列出的对象与列标题中列出的对象之间的允许间距。
	替代方法：要为整行或整列设置相同的值，点击🖱️列标题、行标题或全部。输入⌨️值并点击🖱️确定应用该值。

特性对话框，元件选项卡#

💃访问方式：选择元件或管脚 > 右键点击🖱️ > 选择弹出菜单中的特性 > 元件选项卡

查看和修改所选元件或管脚的属性。

对象

字段	描述
元件封装	列出与所选元件或管脚关联的封装。
元件类型	列出与所选元件或管脚关联的元件类型。
所在层列表	指定元件或管脚所在的层。
X/Y	指定元件或管脚的 X/Y 坐标。
方向	指定元件或管脚的旋拐角度。
元件高度	列出所选元件或管脚的高度。

SailWind Router GUI 参考 属性对话框，元件选项卡

字段	描述
管脚数量	列出与元件关联的管脚数量。
保护; 禁止编辑	选中✅时禁止移动元件。
从电气网络排除	指定在创建电气网络时不使用该元件或管脚。

特性对话框 - 铜箔#

💃访问方式：选择铜箔形状 > 右键点击🖱️ > 选择弹出菜单中的特性 > 铜箔选项卡

设置铜箔形状的所在层、线宽和分配的网络。还可指定铜箔形状是实心填充还是采用阴影线填充图案。

字段	描述
宽度	输入⌨️铜箔边框线宽及填充"阴影线"图案的线宽。如果未启用实心填充选项，形状将按照铜箔格栅在 X和 Y轴上的设置进行填充。
	在某些情况下，指定过宽的线宽会导致形状区域重叠（称为自相交多边形）。SailWind Router 会阻止您指定导致此类自相交形状的宽度。
所在层	选择铜箔形状要放置的层。
网络	显示分配给铜箔形状的网络。
实心复选框	将铜箔形状显示为实心，不考虑线宽或格栅设置。当取消勾选🔲时，铜箔将根据选项对话框 > 全局类别 > 常规子类别中的设置进行填充，前提是禁用灌铜边框模式。

特性对话框 - 铜箔挖空选项卡#

💃访问方式：选择铜箔挖空区域 > 右键点击🖱️ > 选择弹出菜单中的特性 > 铜箔挖空选项卡

查看铜箔挖空区域的所在层和尺寸信息。

字段	描述
宽度	输入⌨️铜箔挖空边框的线宽。该线宽适用于形状中使用的所有线条。在某些情况下，指定过宽的线宽会导致形状区域重叠（称为自相交多边形）。SailWind Router 会阻止您指定导致此类自相交形状的宽度。
所在层	指定铜箔挖空所在的层。

特性对话框 - 铜箔挖空拐角#

💃访问方式：选择铜箔挖空拐角 > 右键点击🖱️ > 选择弹出菜单中的特性 > 拐角选项卡

设置铜箔挖空拐角的坐标并查看其其他属性。

字段	描述
所在层	显示挖空拐角所在的层。
X/Y 坐标	指定拐角的 X/Y 坐标。您可以直接在框中输入⌨️坐标进行编辑。

特性对话框 - 铜箔挖空线段#

💃访问方式：选择铜箔平面挖空的导线段 > 右键点击🖱️ > 选择弹出菜单中的特性 > 线段选项卡

设置铜箔挖空线段的坐标。

字段	描述
所在层列表	显示铜箔平面线段所在的层。
坐标	显示铜箔平面线段的位置：X1、Y1、X2、Y2、弧线中心 X（XC）、弧线中心 Y（YC）、弧线半径（R）。您可以直接在框中输入⌨️这些值进行编辑。SailWind Router 会在您点击🖱️确定时应用更改。
	提示通过在"R"框中输入⌨️ 0 可将弧线改为直线。通过在弧线半径框中输入⌨️非零值可将直线改为弧线。
尺寸	显示铜箔平面线段的线宽和长度。
	您可以直接在框中编辑宽度。SailWind Router 会在您点击🖱️确定时应用更改。

特性对话框 - 铜箔平面选项卡#

💃访问方式：选择铜箔平面 > 右键点击🖱️ > 选择弹出菜单中的特性 > 铜箔平面选项卡

查看铜箔平面的所在层和分配的网络信息。

字段	描述
宽度	输入⌨️铜箔形状边框的线宽。
	该线宽适用于形状中使用的所有线条，包括边框和阴影线。在某些情况下，指定过宽的线宽会导致形状区域重叠（称为自相交多边形）。SailWind Router 会阻止您指定导致此类自相交形状的宽度。
所在层	指定铜箔平面所在的层。
网络	指定铜箔平面分配的网络。从下拉列表中选择网络。
仅显示平面网络	勾选✅此复选框可将网络列表中显示的网络限制为仅平面网络。
	当您想要为分割/混合平面上的平面区域分配网络，并且希望将列表限制为仅显示分配给该平面层使用的网络时，可使用此功能。

特性对话框 - 铜箔/铜箔平面拐角#

💃访问方式：选择铜箔或铜箔平面拐角 > 右键点击🖱️ > 选择弹出菜单中的特性 > 拐角选项卡

编辑铜箔/铜箔平面拐角的坐标并查看其其他属性。

字段	描述
所在层	显示铜箔或铜箔平面拐角所在的层。
X/Y 坐标	指定拐角的 X/Y 坐标。您可以直接在框中输入⌨️坐标进行编辑。
网络	显示与该拐角关联的网络。

特性对话框 - 铜箔/铜箔平面线段#

💃访问方式：选择铜箔或铜箔平面的线段 > 右键点击🖱️ > 选择弹出菜单中的特性 > 线段选项卡

编辑铜箔/铜箔平面线段的坐标。

字段	描述
所在层列表	显示铜箔或铜箔平面线段所在的层。
坐标	显示铜箔/铜箔平面线段的位置：X1、Y1、X2、Y2、弧线中心 X（XC）、弧线中心 Y（YC）、弧线半径（R）。您可以直接在框中输入⌨️这些值进行编辑。
	提示通过在"R"框中输入⌨️ 0 可将弧线改为直线。通过在框中输入⌨️非零值可将直线改为弧线。
尺寸	显示铜箔或铜箔平面线段的线宽和长度。
	您可以直接在框中编辑宽度。
网络	显示与铜箔或铜箔平面线段关联的网络名称。

特性对话框 - 拐角选项卡#

💃访问方式：选择导线 > 右键点击🖱️ > 选择弹出菜单中的特性 > 拐角选项卡

设置导线拐角的坐标，并查看拐角所在的层。导线拐角包括 T型连接点和导线端点。

字段	描述
所在层	列出导线拐角所在的层。
X/Y 坐标	指定拐角的 X/Y 坐标。
网络	指定与此拐角关联的网络。

特性对话框 - 钻孔选项卡（管脚）#

💃访问方式：选择管脚 > 右键点击🖱️ > 选择弹出菜单中的特性 > 钻孔选项卡

查看管脚焊盘栈信息，如成品钻孔尺寸和原始钻孔尺寸。对于槽孔，您可以查看成品长度、电镀前长度、方向和偏移量。

🙊限制

此选项卡仅用于查看信息；这些属性无法在 SailWind Router 中修改。使用 SailWind Layout 中的焊盘栈属性对话框修改此选项卡中显示的属性。

字段	描述
槽孔	为所选管脚启用槽孔。另请参阅：SailWind Layout 指南中的"槽孔"。
成品长度	设置槽孔的长度。选择槽孔后此选项可用。
电镀前长度	设置电镀前槽孔的长度。选择槽孔后此选项可用。
方向	设置槽孔的方向。选择槽孔后此选项可用。
	提示槽孔的自定义散热焊盘或反焊盘具有与槽相同的方向。
偏移	设置槽孔偏移量。槽偏移量使槽孔中心相对于管脚的电气中心移动—始终与焊盘偏移方向相反。选择槽孔后此选项可用。您可以指定的最大偏移量为槽长度的一半。如果超过此限制，CAM 中的预览对话框将不显示槽孔。
	提示槽孔的自定义散热焊盘或反焊盘具有与槽相同的偏移量。
孔尺寸	显示成品孔尺寸和电镀前的孔尺寸。限制：您无法编辑这些字段。
预览	显示钻孔的外观。

特性对话框 - 钻孔选项卡（过孔）#

💃访问方式：选择过孔 > 右键点击🖱️ > 选择弹出菜单中的特性 > 钻孔选项卡

查看过孔连接的起始层和结束层、成品钻孔尺寸和原始钻孔尺寸。钻孔选项卡仅用于查看信息；您无法在 SailWind Router 中修改这些属性。使用 SailWind Layout 中的焊盘栈属性对话框修改钻孔选项卡中显示的属性。

字段	描述
钻孔起始层	显示钻孔起始的层。限制：您无法编辑此字段。
钻孔结束层	显示钻孔结束的层。限制：您无法编辑此字段。
孔尺寸	显示成品孔尺寸和电镀前的孔尺寸。限制：您无法编辑这些字段。
预览	显示钻孔的外观。

特性对话框 - 钻孔选项卡（虚拟管脚）#

💃访问方式：选择虚拟管脚 > 右键点击🖱️ > 选择弹出菜单中的特性 > 钻孔选项卡。

查看虚拟管脚连接的首层和末层、成品钻孔尺寸以及原始钻孔尺寸。此选项卡仅用于信息展示，您无法在 SailWind Router 中修改这些属性。如需修改本选项卡显示的属性，请使用 SailWind Layout 中的焊盘栈属性对话框。

字段	描述
钻孔起始层	显示钻孔起始所在的层。限制：此字段不可编辑。
钻孔终止层	显示钻孔终止所在的层。限制：此字段不可编辑。
孔尺寸	显示成品孔尺寸和镀前孔尺寸。限制：这些字段不可编辑。
预览	显示钻孔的外观。

特性对话框 - 扇出选项卡#

💃访问方式：右键点击🖱️ > 选择弹出菜单中的特性 > 扇出选项卡

使用扇出可使布线更简单并确保连接完成。程序会根据本选项卡上的对齐设置尝试放置扇出过孔。扇出对于某些复杂的 SMD（如 BGA）最为有用。

描述

图 109. 扇出选项卡

图 110. 扇出选项卡 - BGA 选项卡

图 111. 扇出选项卡 - BGA 交错选项卡

图 112. 扇出选项卡 - SOIC/QUAD 选项卡

字段	描述
针对管脚	指定要创建的扇出类型。针对：平面网络、信号网络或未使用网络。
允许多重连接到	指定允许多重连接的位置：管脚、SMD、过孔和导线。
无限制	启用无限扇出长度。
	提示清除复选框可指定最大长度。
最大值	指定允许的最大扇出长度。
	限制：仅当"无限制"复选框被清除时此框可用。
BGA 选项卡
对齐方式列表	指定过孔放置对齐方式：象限、对角线、X 型。
方向列表	指定过孔放置方向。选项会根据您在"对齐方式列表"中的选择而变化：
	• 象限— 无选项。• 对角线— 45 度、135 度、225 度、315度。• X 型— 顺时针、逆时针。
BGA 交错选项卡
对齐方式	显示过孔放置对齐方式：正交
方向列表	指定过孔放置方向：水平、垂直。
SOIC/QUAD 选项卡
对齐方式列表	指定过孔放置对齐方式：对齐，多行；交替，多行；对齐，单行；交替，单行。
方向列表	指定过孔放置方向：内侧、外侧、两侧。
间距列表	指定过孔放置间距：使用格栅、一条导线、两条导线。

表 89. 扇出选项卡内容（续）

特性对话框 - 覆铜选项卡#

💃访问方式：选择覆铜或分割平面 > 右键点击🖱️ > 选择弹出菜单中的特性 > 覆铜选项卡。

使用覆铜选项卡更改所选覆铜平面或形状的覆铜行为或外观。当您启用动态铜修复功能时（选项 > 覆铜选项卡），您所做的更改将显示出来。

字段	描述
默认	选中✅此复选框可在所选铜区域中使用默认格栅间距、平滑半径和格栅方向设置。如果清除此复选框，请指定这些设置。
格栅间距	输入⌨️格栅间距值。此处输入⌨️的值将覆盖设计属性对话框格栅选项卡中的设置。
平滑半径	根据以下公式控制覆铜平面拐角的半径： = * 平滑半径参数可设置为 0 到 5 之间的值。
格栅方向	指定覆铜区域中的格栅方向。
	• 正交 — 格栅由垂直线和水平线组成• 对角线 — 格栅由对角线组成
覆铜过孔	允许铜覆铜延伸至过孔热焊盘上，而不影响选项对话框中的全局设置。
忽略板边间距	将覆铜延伸至板边界（如边缘和切口）之外。
覆铜优先级	为设计中的覆覆铜平面建立优先级顺序。输入⌨️任意整数。优先级数字较低的平面或对象会在优先级数字较高的对象之前覆铜。
	重要：SailWind Router 不会布线到具有相同优先级设置的平面和覆铜的重叠部分。

特性对话框 - 格栅选项卡#

💃访问方式：未选择任何对象时，执行以下任一操作：

• 在设计区域双击

• 在设计区域右键点击🖱️ > 选择弹出菜单中的特性 > 格栅选项卡

• 点击🖱️特性按钮 > 格栅选项卡

查看和修改设计中的所有格栅设置。

字段	描述
显示	设置视觉点格栅。此格栅也可使用 GD 快捷命令设置。
布线	设置布线格栅。此格栅也可使用 GR 快捷命令设置。
	将对象捕捉到格栅— 您可以使用 GS 快捷命令切换此复选框。GGS、GGM 和GGH 命令需要选中✅此复选框才能完全发挥作用。
测试点	设置测试点格栅。您也可使用 GT 快捷命令设置此格栅。
过孔	设置过孔格栅。您也可使用 GV 快捷命令设置此格栅。
扇出	设置扇出过孔格栅。您也可使用 GF 快捷命令设置此格栅。
组件	设置元件放置格栅。您也可使用 GC快捷命令设置此格栅。
铜格栅	指定覆铜平面格栅线之间的距离。格栅间距与线宽结合可创建从格栅到实心图案的不同程度的格栅图案。

特性对话框 - 组选项卡#

💃访问方式：选择组 > 右键点击🖱️ > 选择弹出菜单中的特性 > 组选项卡

设置组成员之间的容差和组的长度限制。

字段	描述
容差	指定组中最短成员与最长成员之间的差值。
限制长度	将组的长度限制在您指定的"最小长度"和"最大长度"范围内。提示与 SailWind Layout 不同，本程序在计算导线长度时会计算重叠的导线段。
最小长度	指定组允许的最小长度。限制：仅当选中✅"限制长度"复选框时此框可用。
最大长度	指定组允许的最大长度。限制：仅当选中✅"限制长度"复选框时此框可用。

特性对话框 - 禁止区域选项卡#

💃访问方式：选择禁止区域 > 右键点击🖱️ > 选择弹出菜单中的特性 > 禁止区域选项卡

设置禁止区域所在的层，并指定要从禁止区域限制的对象。

字段	描述
所在层	从下拉列表中选择您希望禁止区域所在的层。
从禁止区域限制的对象	指定您希望从禁止区域限制的对象。

特性对话框 - 禁止区域段#

💃访问方式：选择铜或覆铜平面的一段 > 右键点击🖱️ > 选择弹出菜单中的特性 > 段选项卡

编辑禁止区域段的坐标。

字段	描述
所在层列表	显示禁止区域段所在的层。
坐标	显示禁止区域段的位置：X1、Y1、X2、Y2、弧中心X（XC）、弧中心 Y（YC）、弧半径（R）。您可以通过直接在框中输入⌨️来编辑这些值。
	提示通过在"R"框中输入⌨️ 0 将弧更改为直线。通过在框中输入⌨️非零值将直线更改为弧。
尺寸	显示禁止区域段的长度。

特性对话框，层偏置选项卡#

💃访问方式：

• 点击🖱️特性按钮 > 层偏置选项卡

• 右键点击🖱️ > 选择弹出菜单中的特性 > 层偏置选项卡

启用或禁止网络对象在某一层上的布线。层偏置比层选项卡中的设置提供了更精细的布线位置控制，并将网络对象限制在特定层进行布线。例如，您可以使用层偏置强制 SailWind Router将电源和地网络布在外层，其他网络布在内层。

🙊限制

如果选择了网络对象，您只能为该对象指定可用的布线层。如果选择了某一层，您可以为任何层指定非默认的布线可用性。如果未选择任何内容，您将设置层偏置属性作为设计默认值。

字段	描述
层	列出设计的各层。
允许布线	启用该层用于布线。注意：如果选择了网络对象，此复选框将启用所选对象在该层上的布线。清除复选框将禁用该层用于布线。

特性对话框，层选项卡#

💃访问方式：选择一层 > 右键点击🖱️ > 选择弹出菜单中的特性 > 层选项卡

为特定层设置布线参数。

字段	描述
层	列出设计的各层。
布线	启用该层用于布线。清除复选框将禁用该层用于布线。
方向	指定布线方向：水平、垂直、对角线(45)、对角线(135)、任意或按值。提示如果选择按值，您必须在角度值列中设置所需的布线角度。
角度值	指定所需的布线角度。限制：仅当您在方向列中选择"按值"时，此框才可用。
类型	指定层的类型。
	限制：此值不可编辑；它是在 SailWind Layout中设置的。
成本	指定布线过程中该层的使用级别。较高的数值表示较少使用该层。

特性对话框，长度选项卡#

💃访问方式：选择网络或管脚对 > 右键点击🖱️ > 选择弹出菜单中的特性 > 长度选项卡

限制网络或管脚对的长度。

字段	描述
限制长度	将网络或管脚对的长度限制在"最小长度"和"最大长度"值指定的范围内。
最小长度	指定网络长度的最小值。
	您必须选中✅限制长度复选框才能使此框可用。如果网络是匹配长度组或差分对的一部分，您必须打开匹配长度网络组、匹配长度管脚对组或差分对属性来更改此值。
最大长度	指定网络长度的最大值。
	您必须选中✅限制长度复选框才能使此框可用。如果网络是匹配长度组或差分对的一部分，您必须打开匹配长度网络组、匹配长度管脚对组或差分对属性来更改此值。

特性对话框，网络选项卡#

💃访问方式：选择网络 > 右键点击🖱️ > 选择弹出菜单中的特性 > 网络选项卡

查看网络属性，保护导线和过孔，并修改该网络上所有导线的宽度。

字段	描述
未布线长度	显示未布线网络的长度。
已布线长度	显示已布线网络的长度。包括具有分配了离散长度值的组件的每个连接管脚的离散长度值的一半。
总过孔数	显示此网络上的过孔数量。
保护导线和过孔；禁止编辑	禁止取消布线或移动导线。提示如果网络有些导线受保护而有些不受保护，此复选框将不可用。
导线宽度	指定网络上所有导线的宽度。
	限制：如果网络有受保护的导线，这些导线宽度属性无法修改。
	提示如果网络的导线具有不同的宽度，导线宽度框将为空。

特性对话框，无属性选项卡#

💃访问方式：在属性对话框打开时，选择没有属性的对象，或选择两个或多个不同类型的对象。

显示属性信息消息。

此选项卡显示以下消息之一：

无可用属性	表示所选对象没有属性；例如，一条未布线。
多重选择	表示选择了多种对象类型；例如，一个元件和一个网络。

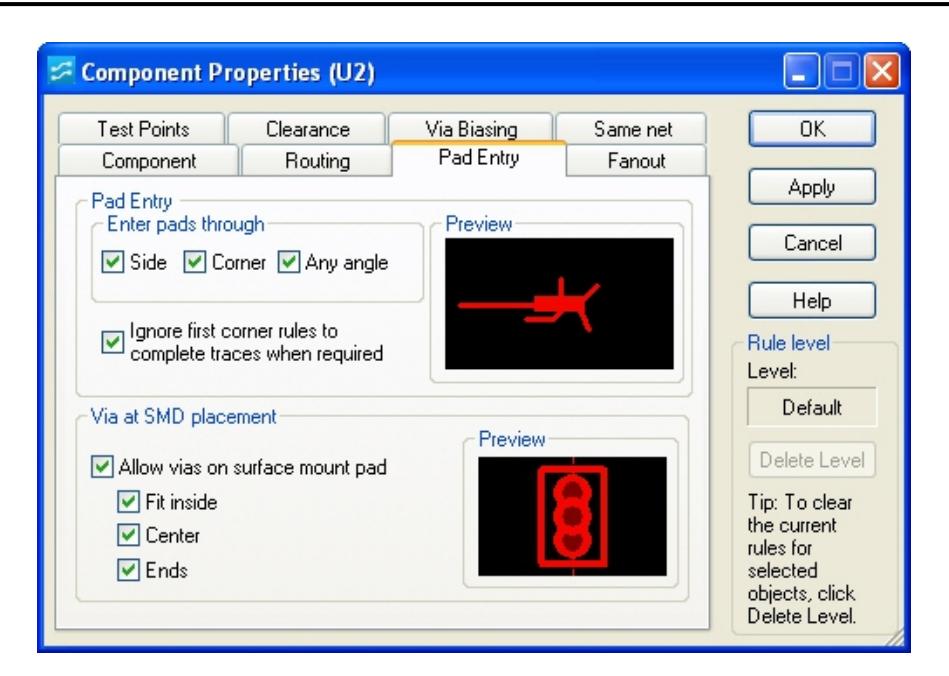

特性对话框，焊盘入口选项卡#

💃访问方式：选择对象 > 右键点击🖱️ > 选择弹出菜单中的特性 > 焊盘入口选项卡

启用焊盘入口和退出方法，软化首拐角规则，并允许在表面贴装焊盘中放置过孔。

字段	描述
通过区域进入焊盘	选择一个或多个允许导线进入或退出焊盘的方法（侧面、角落、任意角度）。
必要时忽略首拐角规则以完成导线	选择设置软首拐角规则以帮助完成导线。
SMD 放置区域的过孔	允许在表面贴装焊盘上放置过孔—选择允许在表面贴装器件(SMD)焊盘上放置过孔。
	选择以下任何附加选项：• 内部适配— 将过孔完全适配在 SMD 焊盘内，防止过孔交叉并破坏 SMD 焊盘的边缘。• 居中— 将过孔放置在 SMD 焊盘的中心。
	例外：对于有关联布铜区的管脚，过孔放置在管脚的起点，可能不是焊盘的中心。
	• 端部— 将过孔放置限制在矩形或椭圆形 SMD 焊盘的端部。
	例外：对于有关联布铜区的管脚，过孔不放置在 SMD 中。
	提示使用方形焊盘时，过孔放置在焊盘边的中点。圆形焊盘被忽略。
	结果：根据您选择的选项，选项卡上的预览部分更新以显示过孔在 SMD 焊盘上的放置。
	提示要验证 SMD 焊盘上是否存在过孔，点击🖱️扇出选项卡。当您启用或禁用 SMD 上的过孔并更改设置时，预览会发生变化。

特性对话框，焊盘栈选项卡（管脚）#

💃访问方式：选择管脚 > 右键点击🖱️ > 选择弹出菜单中的特性 > 焊盘栈选项卡

查看有关管脚焊盘栈的信息，例如层、形状、大小、长度、方向、偏移、孔大小、是否为镀金孔，以及圆角/倒角焊盘的角类型和角半径。

🙊限制

此选项卡仅用于查看信息；无法修改属性。使用 SailWind Layout修改此选项卡中显示的信息。

字段	描述
孔尺寸	显示焊盘栈孔的尺寸。限制：您无法编辑此字段。
镀金孔	指示是否为镀金孔。限制：您无法编辑此字段。
焊盘栈表	显示有关焊盘栈的信息：层、形状和尺寸。限制：您无法编辑此字段。
预览区域	显示焊盘栈在您设计中的外观。

特性对话框，焊盘栈选项卡（过孔）#

💃访问方式：选择过孔 > 右键点击🖱️ > 选择弹出菜单中的特性 > 焊盘栈选项卡

查看有关过孔或过孔类型的信息，例如过孔连接的层、焊盘形状和直径，以及圆角/倒角焊盘的角类型和角半径。

🙊限制

此选项卡仅用于查看信息；无法修改属性。使用 SailWind Layout中的焊盘栈属性对话框修改此选项卡中显示的信息。

字段	描述
参数表	显示有关焊盘栈的信息：层、形状和直径。
	限制：您无法编辑此表。
预览区域	显示焊盘栈在您设计中的外观。

特性对话框，焊盘栈选项卡（虚拟管脚）#

💃访问方式：选择虚拟管脚 > 右键点击🖱️ > 选择弹出菜单中的特性 > 焊盘栈选项卡

查看有关虚拟管脚或虚拟管脚类型的信息，例如虚拟管脚连接的层、焊盘形状和直径，以及圆角/倒角焊盘的角类型和角半径。

🙊限制

此选项卡仅用于查看信息；您无法修改属性。使用 SailWind Layout中的焊盘栈属性对话框修改此选项卡中显示的信息。

字段	描述
参数表	显示有关焊盘栈的信息：层、形状和直径。
	限制：您无法编辑此表。
预览区域	显示焊盘栈在您设计中的外观。

差分对特性对话框，配对选项卡#

💃访问方式：选择差分对 > 右键点击🖱️ > 选择弹出菜单中的特性 > 配对选项卡

设置差分对的间距、线宽、长度和障碍物处理方式。

字段	描述
按层设置线宽和间距表格	指定每层的宽度和间距。提示:• 间距规则会覆盖差分对成员之间的其他间距规则。因此，间距是最小间距，应尽可能提供。• 如果选择多个差分对，且某个层设置不属于所有选定的差分对，则该层的层框不可用。如果输入⌨️新值，则仅应用于具有该层设置的差分对。• 如果选择具有相同层设置的多个差分对，但宽度和间距值不匹配，则宽度
	和间距单元格将显示为空。但是，您可以输入⌨️新值，当点击🖱️确定或应用时，新值将应用于所有选定的差分对。
添加按钮	在表格中添加一行，可指定另一层的宽度和间距。
删除按钮	从表格中移除选定行。
	限制:不能移除行。
导线长度	指定导线允许的最小和最大长度。包括连接组件管脚离散长度值的一半（如果组件已分配离散长度）。
	限制自动布线期间的层变更 - 指定强制差分对在单层上布线。此设置适用于自动布线，在交互式布线时不限制绕过障碍物的分割。
允许差分对绕过障碍物	指定暂时超过差分对布线间距。
最大障碍物数量	指定分割差分对时允许的最大障碍物数量。
	提示起始区或结束区的障碍物不计入。这是差分对连接点与肩部之间的区域。
	限制:仅当选中✅"允许差分对绕过障碍物"复选框时，此框才可用。
最大障碍物尺寸	指定分割差分对时允许的障碍物最大尺寸。
	提示不检查起始区或结束区的障碍物尺寸。这是差分对连接点与肩部之间的区域。
	限制:仅当选中✅"允许差分对绕过障碍物"复选框时，此框才可用。

特性对话框，管脚选项卡#

💃访问方式：选择管脚 > 右键点击🖱️ > 选择弹出菜单中的特性 > 管脚选项卡

查看和修改管脚属性信息。

描述

您只能修改以下选项：

• 作为测试点

• 从顶面探测

• 探针名称

• 测试点编号

• 使用热焊盘连接平面

🙊限制

所有其他选项仅用于查看。

字段	描述
位置区域	显示管脚的属性：组件、管脚编号和管脚类型。
坐标	显示管脚的 X,Y 坐标。
允许泪滴	启用泪滴形状。
使用热焊盘连接平面	启用管脚与平面的连接。
网络	显示与此管脚关联的网络名称。
探针名称列表	如果选中✅"作为测试点"复选框，从此下拉列表中选择可用的测试探针名称之一。您可以在选项对话框的测试点类别中定义探针名称。
测试点编号	为探针指定唯一标签。
作为测试点	启用管脚作为测试点功能。如果选中✅此复选框，还需从探针名称列表中选择要与测试点关联的探针。
从顶面探测	指定使测试点管脚可从电路板顶面访问。限制:必须先在选项对话框的测试点类别中启用从 PCB 顶面探测的能力，才能将测试点管脚设置为可从电路板顶面访问。
管脚对	显示与此管脚关联的管脚对。

特性对话框，管脚对选项卡#

💃访问方式：选择管脚对 > 右键点击🖱️ > 选择弹出菜单中的特性 > 管脚对选项卡

查看和修改管脚对属性信息。您只能修改导线宽度和保护导线选项。所有其他选项仅用于查看。

字段	描述
未布线长度	显示未布线管脚对的长度。
已布线长度	显示已布线管脚对的长度。显示的长度包括连接组件管脚离散长度值的一半（如果组件已分配离散长度）。
保护导线和过孔；禁止编辑	禁止取消布线或移动导线。提示如果网络有部分导线受保护而部分不受保护，此复选框不可用。
导线宽度	指定管脚对上所有导线的宽度。

字段	描述
	限制:如果管脚对有受保护的导线，则这些导线宽度属性无法修改。提示如果管脚对的导线具有不同宽度，则导线宽度框为空。
网络	显示此管脚对的网络。

特性对话框，布线选项卡#

💃访问方式：右键点击🖱️ > 选择弹出菜单中的特性 > 布线选项卡

设置默认布线规则，包括导线宽度和自动布线属性。如果选择对象，则为该对象设置属性。如果未选择任何内容，则将布线属性设置为设计默认值。

字段	描述
导线宽度区域	指定所需的导线宽度值：最小值、推荐值和最大值框。
最大过孔数量	指定过孔数量属性。• 无限制— 自动布线器可以使用任意数量的过孔来完成导线。• 最大值— 自动布线器最多可使用此数量的过孔来完成导线。输入⌨️ 0 到 50000 之间的值。
	提示过孔数量不足可能会增加自动布线运行时间并降低完成率。自动布线器将此视为硬规则。交互式布线和设计验证会检查此属性。

SailWind Router GUI 参考属性对话框，布线选项卡

字段	描述
允许自动布线	启用自动布线操作。
允许取消布线	启用取消布线和删除导线拐角。
需要时推开导线以完成连接	启用拉线器移动导线以完成另一条导线。
需要时推开受保护的导线	启用拉线器移动受保护的导线以完成另一条导线。

特性对话框，相同网络选项卡#

💃访问方式：

• 选择设计对象 > 右键点击🖱️ >选择弹出菜单中的特性 > 相同网络选项卡

• 未选择任何内容 > 右键点击🖱️ > 选择弹出菜单中的特性 > 相同网络选项卡

设置同一网络中项目之间的边到边间距值。如果选择对象，则为该对象设置属性。如果未选择任何内容，则将间距属性设置为设计默认值。

字段	描述
对象间距矩阵	在要设置间距的框中输入⌨️值。替代方法：要为整行或整列设置相同的值，点击🖱️列标题、行标题或全部。输入⌨️值并点击🖱️确定以应用该值。

字段	描述
	限制:您只能设置适用于所选对象类型的间距。例如，如果选择组件并查看组件属性，过孔到过孔或导线到拐角设置不适用且不可用。

特性对话框，测试点选项卡#

💃访问方式：未选择任何内容 > 右键点击🖱️ > 选择弹出菜单中的特性 > 测试点选项卡

指定最小间距间距并设置整个设计中为访问网络而创建的导线残段的最大长度。

字段	描述
对象间距矩阵	为要设置间距的对象在框中输入⌨️值。
	替代方法：要为整行或整列设置相同的值，点击🖱️列标题、行标题或全部。输入⌨️值并点击🖱️确定以应用该值。
导线残段最大长度	以当前设计单位输入⌨️最大长度值。

特性对话框，测试点选项卡（网络）#

💃访问方式：选择网络 > 右键点击🖱️ > 选择弹出菜单中的特性 > 测试点选项卡

设置选定网络上的最小测试点数量。

字段	描述
探针数量	输入⌨️值（0 到 10）

特性对话框，测试点选项卡（组件或过孔类型）#

💃访问方式：

• 选择组件或过孔类型（必须使用项目资源管理器选择） > 右键点击🖱️ > 选择特性选项卡 > 测试点选项卡

使用测试点选项卡防止或倾向于将测试点分配给组件或过孔类型。默认情况下，SailWind Router 使网络上的所有管脚都可用于测试管脚分配，并将它们作为测试点候选者均匀加权。

字段	描述
不使用作为测试点(排除)	选择以防止用作测试点。提示要应用均匀权重，请清除两个复选框。
尝试使用作为测试点 (优先)	选择以倾向于用作测试点。提示要应用均匀权重，请清除两个复选框。

特性对话框，拓扑选项卡#

💃访问方式：

• 未选择任何内容 > 右键点击🖱️ > 选择弹出菜单中的特性 > 拓扑选项卡

• 选择网络或网络类 > 右键点击🖱️ > 选择弹出菜单中的特性 > 拓扑选项卡

您可以为网络设置不同的拓扑类型，这会影响您在交互式布线、自动布线或编辑导线时的布线方式。拓扑类型确定连接网络中管脚的顺序。分配默认和网络特定的拓扑类型，并设置允许在网络上的连接点的权限，同时控制残段长度。

字段	描述
网络拓扑类型区域	受保护 — 不更改此网络中的连接顺序。
	最小化 — 按管脚之间的最短距离排序网络。允许网络重新排序或重新连接。
	串联 — 按从源管脚到负载管脚再到端子的顺序排列网络。
	并联 — 与"串联"和"串联源"相同，但为每个源到负载连接排列具有并行分支的网络。
	中点驱动 — 将网络分成两个分支，并按源到负载再到端子的顺序排列每个分支。
允许连接点区域	控制过孔和导线上的连接点。在SailWind Layout 中，这称为铜
	共享。
	最大残段长度 — 输入⌨️进入另一条导线以创建 T型连接的导线的最大长度。输入⌨️零以防止 T型连接。如果拓扑类型设置为最小化，则此设置不可用。

特性对话框，导线选项卡#

💃访问方式：选择导线 > 右键 > 选择弹出菜单中的特性 > 导线选项卡

查看并修改导线的宽度、所在层，以及保护导线。

字段	描述
所在层列表	指定导线所在的层。
	您可以通过从下拉列表中选择层来将选定的导线移动到另一层。
	选择"保护"复选框将禁用下拉列表。
保护；禁止编辑	防止手动或通过自动布线取消布线或移动导线。
坐标	显示导线的位置。
尺寸	指定宽度并显示导线的长度。长度不包括任何离散长度。
管脚对	显示与此导线关联的管脚对。

字段	描述
网络	显示与此导线关联的网络。

特性对话框，导线段选项卡#

💃访问方式：选择导线段 > 右键 > 选择弹出菜单中的特性 > 线段选项卡

设置导线段的层、坐标和尺寸。

字段	描述
所在层列表	指定导线段所在的层。您可以通过从下拉列表中选择另一层并点击🖱️确定来更改层。线段将移动到新层。
保护；禁止编辑	防止取消布线或移动导线段。
坐标	显示导线段的位置：X1, Y1, X2, Y2, 弧中心 X, 弧中心 Y, 弧半径。您可以通过直接在框中键入⌨️来编辑这些值。SailWind Router 在您点击🖱️确定时应用更改。
	限制:如果线段末端在管脚上，则相应的 X和 Y坐标不可用。

字段	描述
	提示通过在弧半径框中键入⌨️ 0 将弧线改为直线。通过在弧半径框中键入⌨️非零值将直线改为弧线。
尺寸	指定宽度并显示导线的长度。您可以通过直接在框中键入⌨️来编辑宽度。SailWindRouter 在您点击🖱️确定时应用更改。
网络	显示与此导线关联的网络名称。

特性对话框，过孔选项卡#

💃访问方式：选择过孔 > 右键 > 选择弹出菜单中的特性 > 过孔选项卡

查看和修改过孔属性信息。

🙊限制

您无法在 SailWind Router 中更改过孔大小或添加额外过孔。使用 SailWind Layout 中的焊盘栈属性对话框执行此操作。

字段	描述
坐标	指定过孔的位置：X, Y。
	您可以通过直接在框中键入⌨️来编辑位置。SailWindRouter 在您点击🖱️确定时应用更改。
	当您选择"保护；禁止编辑"复选框时，SailWind Router 会禁用这些框。
类型列表	指定此过孔的类型。
	您可以通过从下拉列表中选择来选择其他过孔类型。
	当您选择"保护；禁止编辑"复选框时，SailWind Router 会禁用此下拉列表。
	提示只有不会导致连接错误或过孔偏置违规的过孔类型才会出现在列表中。
保护；禁止编辑	禁止取消布线或移动过孔。
	选择此复选框会禁用选项卡上的所有其他控件除了"缝合"复选框。
使用热焊盘连接到平面	使过孔能够连接到覆铜平面。
缝合	使过孔能够作为缝合过孔（即在未布线中的过孔）功能。
网络	显示与此过孔关联的网络。
探头名称列表	指定探头的名称。您可以从下拉列表中选择探头。

字段	描述
	当您选择"作为测试点"复选框时，下拉列表变为可用。
钉编号	为探头指定唯一标签。直接在框中键入⌨️标签。
作为测试点	当您选择此复选框时，使过孔能够作为测试点。
从顶面探测	使测试点过孔可从电路板顶面访问。选择"作为测试点"复选框以启用此复选框。

特性对话框，过孔偏置选项卡#

💃访问方式：

• 点击🖱️特性按钮 > 过孔偏置选项卡

• 右键 > 选择弹出菜单中的特性 > 过孔偏置选项卡

限制 SailWind Router 在布线期间使用的过孔类型。如果选择网络对象，则仅为该对象指定可用过孔。如果未选择任何内容，则将过孔偏置属性设置为设计默认值。

🙊限制

您无法在 SailWind Router 中更改过孔大小或添加额外过孔。使用 SailWind Layout 中的焊盘栈属性对话框执行此操作。

字段	描述
过孔表	列出每个可用过孔的属性，包括名称、过孔类型（例如通孔或部分过孔类型）以及过孔延伸通过的层。在"允许"列中选择复选框可启用该过孔用于布线。

特性对话框，虚拟管脚选项卡#

💃访问方式：选择虚拟管脚 > 右键 > 选择弹出菜单中的特性 > 虚拟管脚选项卡

查看和修改虚拟管脚属性。

字段	描述
坐标	指定虚拟管脚的位置：X, Y。您可以通过直接在框中键入⌨️来编辑值。当您点击🖱️确定时，虚拟管脚会更改位置。
类型列表	指定此虚拟管脚的类型。提示只有不会导致连接错误或过孔偏置违规的虚拟管脚类型才会列出。
保护；禁止编辑	防止或禁止移动虚拟管脚。

字段	描述
	选择此复选框会禁用选项卡上的其他控件。
网络	显示与此虚拟管脚关联的网络名称。
探头名称列表	指定探头的名称。您可以从下拉列表中选择任何可用探头名称。只有选择"作为测试点"复选框时，此下拉列表才可用。
钉编号	为探头指定唯一标签。您可以通过直接在框中键入⌨️来编辑标签。只有选择"作为测试点"复选框时，此框才可用。
作为测试点	使虚拟管脚能够作为测试点功能。
从顶面探测	使测试点虚拟管脚可从电路板顶面访问。只有选择"作为测试点"复选框时，此字段才可用。
管脚对	显示虚拟管脚所属的管脚对。

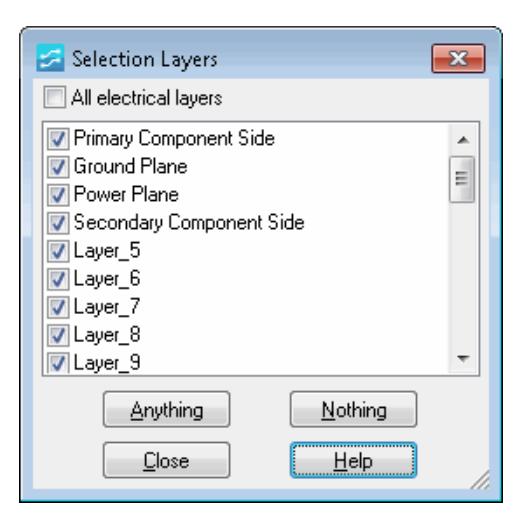

选择层对话框#

💃访问方式：点击🖱️选择过滤器工具栏按钮 > 层按钮

使用选择层对话框启用或禁用选择特定层上对象的能力。

字段	描述
所有电气层	启用所有电气层上的对象选择。清除复选框以禁用所有电气层上的对象选择。注意:此复选框不影响非电气层，如丝印层。
层列表	列出设计中的所有层。选择复选框以启用对应层上的对象选择。
任意按钮	启用所有层上的对象选择。
无按钮	禁用所有层上的对象选择。

快捷键对话框#

💃访问方式：

• 点击🖱️标准工具栏上的视图 > 快捷方式对话框按钮

• 开始键入⌨️快捷键序列（注意：如果通过键入⌨️快捷键打开快捷键对话框，则无法删除文本框中的初始字符）。

快捷键对话框在您键入⌨️时显示快捷键序列，允许您在启动快捷键之前检查其准确性。如果有可用信息，快捷键信息和语法会显示在文本框下方。可选参数用括号括起来。类似的快捷键显示在"可用命令和宏"框中。

字段	描述
快捷键文本框	显示您键入⌨️的快捷键。
更多/较少按钮	显示或隐藏可用命令和宏列表。
可用命令和宏列表	显示可用命令或宏。列表会根据您键入⌨️的内容更新。
	提示:• 要重新排序内容，请点击🖱️列标题。• 使用通配符替代任意数量的字符，使用通配符?替代一个字符。例如，要突出显示名称以字母 A开头的所有网络，键入⌨️ H A。
执行按钮	运行选定的命令或宏。

查看网络对话框#

💃访问方式：选择视图 > 查看网络菜单项

查看网络对话框允许您选择和查看网络。对于每个网络，您可以隐藏或显示连接、布线路径或未布线路径。您还可以指定颜色并显示或隐藏各种未布线，使您在分割平面时更容易识别网络。保存设计时，您也会保存所做的任何网络颜色分配。

字段	描述
网络列表	显示可用的网络和网络类。此列表功能类似于项目资源管理器中的对象视图选项卡；但是，它仅显示网络和网络类。提示使用 Ctrl 或Shift 并点击🖱️可选择多个网络。
添加/移除按钮	添加将选定的网络名称移动到查看列表框中，您可以在其中高亮网络名称并为其设置查看详细信息。按 Ctrl 键进行多重选择。点击🖱️移除将网络从查看列表移动到网络列表。
查看详细信息区域

字段	描述
焊盘、过孔、未布线的颜色	显示分配的颜色。点击🖱️以应用在调色板中选择的颜色。再次点击🖱️将颜色恢复为默认值。注意:选择"按网络启用颜色"复选框以启用此功能。
高亮	指定网络始终以您在选项对话框的常规类别中设置的高亮图案显示。
导线	当您清除网络的导线复选框时，与该网络关联的导线和未布线不会出现，并且未布线组变为不可用。
未布线	启用未布线连接的过滤。• 全部• 除连接到平面外的全部• 未布线管脚对
按网络启用颜色	允许为焊盘、过孔、未布线和铜分配颜色。您也可以使用无模式命令 Y切换此设置—参见状态栏以确认。选择此复选框还允许您可选地选择"在导线上包含网络颜色"复选框以应用颜色分配到导线。
	清除此复选框将颜色恢复为其默认分配（如在选项对话框的颜色类别中分配）。
	注意:重新选择此复选框会恢复任何先前定义的网络颜色分配。
在导线上包含网络颜色	使用分配的颜色显示导线。
	选择"按网络启用颜色"复选框可启用此复选框。
