第 15 章 原理图对象修改#

SailWind Logic 完全支持对设计对象的更改和编辑。这包括修改绘图对象、字段、元件、参考指示器、元件属性、标签、管脚和总线。您可以修改对象的单个实例，也可以选择👉更新库对象，以便将来的设计会话中可以使用任何修改。

修改绘图对象#

使用“绘图特性”对话框修改选定绘图对象的线宽、样式和方向。

🏃‍♂️‍步骤

1. 选择👉一个绘图对象，右键 > 点击👆“特性”。

2. 在**“宽度”框中，为绘图对象输入📝新的线宽。宽度框列出了所选绘图对象的当前线宽。使用“选项”对话框中的“线宽”**选项卡可以更改默认线宽。

3. 选中✅**“已填充”**复选框可以从选定的多边形创建填充形状。

   WARNING

   此选项不适用于圆形、路径以及使用“拉弧”修改多边形的情况。

4. 在样式区域中，为选定的绘图对象选择👉线条样式选项。

5. 在旋转框中，从旋转列表中选择👉旋转度数。

   TIP

   旋转物体时，请遵守以下事项：

   • 旋转可以是 0 度或 90 度。
   • 选择👉对象时使用的点也是旋转点。

6. 选中✅“X轴镜像”或“Y轴镜像”复选框，以在 X（水平）或 Y（垂直）方向镜像选定的绘图对象。

修改字段#

使用“字段属性”对话框可以修改字段名称或更改其文本大小、方向或对齐方式。

🏃‍♂️‍步骤

1. 选择👉一个字段，右键 > 点击👆“特性”。

2. 在**“字段特性**”对话框中，**“名称”**框将显示选定的字段字符串。您可以修改现有字符串、选择👉新字符串或输入📝新的文本字符串。

3. 在**“值”**框中，输入📝要显示的值。

   请注意，系统字段无法使用“值”框，因为该值源自您的系统。

4. 要将字段放置在精确的 X,Y 坐标位置，请在 X 和 Y 框中输入📝值。

   TIP

   如果点击👆“确定”时此字段为空白，则该字段将附加到鼠标，直到您点击👆以指示位置。

5. 在旋转列表中，选择👉所需的旋转度数。

   旋转可以是 0 度或 90 度。

6. 在**“尺寸”**框中，输入📝所需的字体大小。

   笔划字体大小必须介于 10 到 1000 密耳之间；系统字体大小必须介于 1 到 72 点之间。

7. 对于笔划字体，在**“线宽”**框中输入📝线宽。

8. 对于系统字体，在字体列表中选择👉要使用的字体。

   您还可以点击👆要应用的系统字体样式：B 表示粗体、I 表示斜体、U 表示下划线。

9. 要设置对齐方式，请点击👆所需的水平和垂直选项。

10. 点击👆“确定”。

修改元件#

使用“元件属性”对话框创建和编辑元件属性。您还可以定义信号管脚并控制分配给元件的属性的可见性。

更改参考指示器#

如果您需要在设计中重新分配门，您可以更改选定门的参考指示器

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”。
2. 在参考指示器区域，点击👆重命名门以更改所选门的参考指示器，输入📝新的门参考指示器信息，然后点击👆确定。
3. 点击👆“重命名元件”以更改所选元件的参考指示器，输入📝新元件参考指示器信息，然后点击👆“确定”。

更改元件类型#

使用“更改元件类型”对话框将选定的元件更改为新的元件类型。新的元件类型可以是原理图或元件库中已存在的元件类型。

🏃‍♂️‍步骤

1. 点击👆工具 > 选项，然后点击👆设计类别。

2. 勾选✅“允许使用库中的空值覆盖设计中的属性”复选框，以允许或阻止使用库中的空白（“占位符”）值覆盖非空白属性值。

3. 选择👉一个或多个元件，右键 > 点击👆“特性”。

4. 在元件类型区域中，点击👆更改类型将选定的元件更改为新的元件类型。

5. 在“更改元件类型”对话框中，使用筛选条件将搜索结果限制为特定元件或项目名称的选定库（或多个库），或与上的通配符或表达式匹配的名称。点击👆“应用”以搜索库并显示搜索结果。

6. 使用库下拉列表选择👉特定的库目录或所有库设置。

7. 输入📝 * 以查看所选库中的所有元件或项目。

8. 滚动元件列表来查找元件类型。

   TIP

   检查元件清单时，请注意以下事项：

   • 元件列表框显示与搜索筛选条件设置相匹配的元件。
   • 选定元件的封装显示在列表框左侧的预览区域中。

9. 设置在特性区域中如何更新特性。

10. 在**“应用更新到”**区域中设置元件的更新方式。

    TIP

    更新元件时，请遵循以下事项：

    • 您可以使用库中修改后的版本来更新原理图中的元件定义。 选择👉相同的元件名称，然后点击👆“应用更新到”区域中的**“所有此类型的元件”**。
    • 如果您将元件类型更改为管脚数较少的元件类型，则连接到缺失管脚的连接不会被删除。这些连接将附加到自动生成的页间连接符上。所有断开的管脚都会通知您。

更改元件信息#

随着设计需求的变化，您可以根据需要更改元件特性。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”。
2. 点击👆“统计数据...”可显示所选元件的门和连接信息。此信息显示在默认文本编辑器中，以便您可以将内容保存到文件中。
3. 从门封装列表中选择👉一个门封装名称，将选定门或元件的门封装更改为预定义的替代封装之一。

更改文本的可见性#

您可能决定保留设计中某些文本对象的可见性，但将其关闭。例如，关闭一组元件（例如电阻器）的公差值显示，因为这些元件都分配有默认值。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”。

2. 点击👆“可见性”可更改关联文本的可见性。

   另请参见控制元件的文本可见性。

更改元件属性#

随着设计进展，您可能会发现需要更改或修改属性。您可以通过修改元件属性来更改属性。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“属性”。

2. 点击👆“属性”以分配或修改元件属性。

   另请参阅修改元件属性。

更换 PCB 封装#

使用“PCB 封装分配”对话框，为原理图元件分配备用 PCB 封装。封装名称包含在网表文件中，以便在文件导入 PCB 设计文件时显示正确的封装。您可以在元件创建期间选择👉已分配的备用封装，使用库中的封装覆盖该封装，或者为计划稍后在 PCB 设计中创建的未定义封装输入📝名称。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”。

2. 点击👆 PCB 封装以分配备用 PCB 封装。

3. 在 PCB 封装分配对话框的原理图分配框中，为您计划稍后在 PCB 设计中创建的封装输入📝一个新的封装名称。

   TIP

   “原理图中指定”框显示当前选定封装的名称，因为它是从当前库分配给原理图的。

4. 选中✅“无具体的 PCB 封装”复选框以删除指定的封装。

   当将网表导入 SailWind Layout 时，使用分配给元件类型的默认封装；

   网表中未出现封装分配。

5. 在**“库中的备选项”**列表中，从库中的当前元件类型定义中选择👉一个封装。

6. 点击👆“分配”将封装分配给元件。

   TIP

   预览窗口显示当前选定的封装。

7. 点击👆**浏览...**按钮在库中搜索封装。另请参见在库中搜索封装。

8. 在**“应用更新到”**区域中设置如何更新元件。

   • 此元件 — 仅更新选定的部分。
   • 所有此类型的元件 — 使用新封装更新设计中所有匹配的元件。

9. 点击👆“确定”。

将未使用的管脚分配为信号管脚#

使用“元件信号管脚”对话框将任何未使用的管脚分配为附加信号管脚。创建元件类型并将其存储在库中时，将定义元件类型的标准电源管脚和接地管脚。

无法通过此对话框修改元件创建期间分配的信号管脚。请使用库管理器中的“为元件分配信号管脚名称”对话框。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”。

2. 点击👆“信号管脚”。

   元件信号管脚对话框列出了管脚及其对应的信号名称。信号管脚是指在创建元件类型期间由原理图捕获程序分配了信号网络（例如 GND）的管脚。

   另请参阅上的“元件信息 - 管脚”。

3. 在元件信号管脚对话框中，从未使用的管脚列表中选择👉一个管脚。

4. 点击👆“添加”将未使用的管脚添加到信号管脚列表。

5. 在信号管脚区域分配信号名称。

6. 要修改管脚的信号名称，请在信号管脚列表中选择👉该管脚，然后点击👆编辑。

7. 要将管脚移动到未使用的管脚列表，请在信号管脚列表中选择👉该管脚，然后点击👆**<<移除**。

8. 在**“应用更新到”**区域中设置更新设置。

   • 此部分 — 仅更新选定部分。
   • 此类型的所有元件 — 更新同一类型的所有元件。

9. 点击👆“确定”。

参考指示符重新编号 ಠ_ಠ#

手动重新编号原理图中的单个或自动重新编号参考标号。SailWind Layout 可以自动按模式重新编号参考标号，从而优化在制造的印刷电路板上查找元件。在 SailWind Layout 中重新编号元件后，您可以通过反向注释更改标号的 .eco 文件来再次同步设计。

要在 SailWind Logic 中手动重新编号参考指示器，请参阅更改参考指示器。

要在 SailWind Logic 中自动重新编号参考指示器，请参阅上的“自动重新编号参考指示器”。

要在 SailWind Layout 中自动重新编号参考指示器，请参阅 SailWind Layout 指南中的在 ECO 模式下更改多个组件的参考指示器（自动重新编号）。

自动重新编号参考指示器#

通过控制起始值、增量和模式，逐张重新编号参考指示器。

🏃‍♂️‍步骤

1. 在原理图编辑工具条上，点击👆自动重新编号元件按钮

2. 在“自动重新编号元件对话框”中，选择👉要重新编号的图页。

3. 选择👉要重新编号的参考指示器前缀。

4. 如果需要，请将单元格大小设置为较小的单元格。参见下方示例。

5. 根据您的情况设置重新编号设置。

6. 设置优先模式。

7. 点击👆“运行”。

   自动生成一个 ECO 文件。如果“输出”窗口已打开，则日志中会显示该文件的链接。如果“输出”窗口已关闭，则 ECO 文件会在您的默认文本编辑器中打开。

8. 如果电路板布局已在 SailWind Layout 中启动，则必须导入 ECO 文件来更新 SailWind Layout 中的参考指示器。必须使用该文件。在 SailWind Layout 完成重新编号更新之前，请勿用新文件覆盖此文件或使用比较/ECO 工具生成 ECO 文件。在 SailWind Layout 中，点击👆主页 > 导入”。浏览并找到 .eco 文件并导入更改。

示例

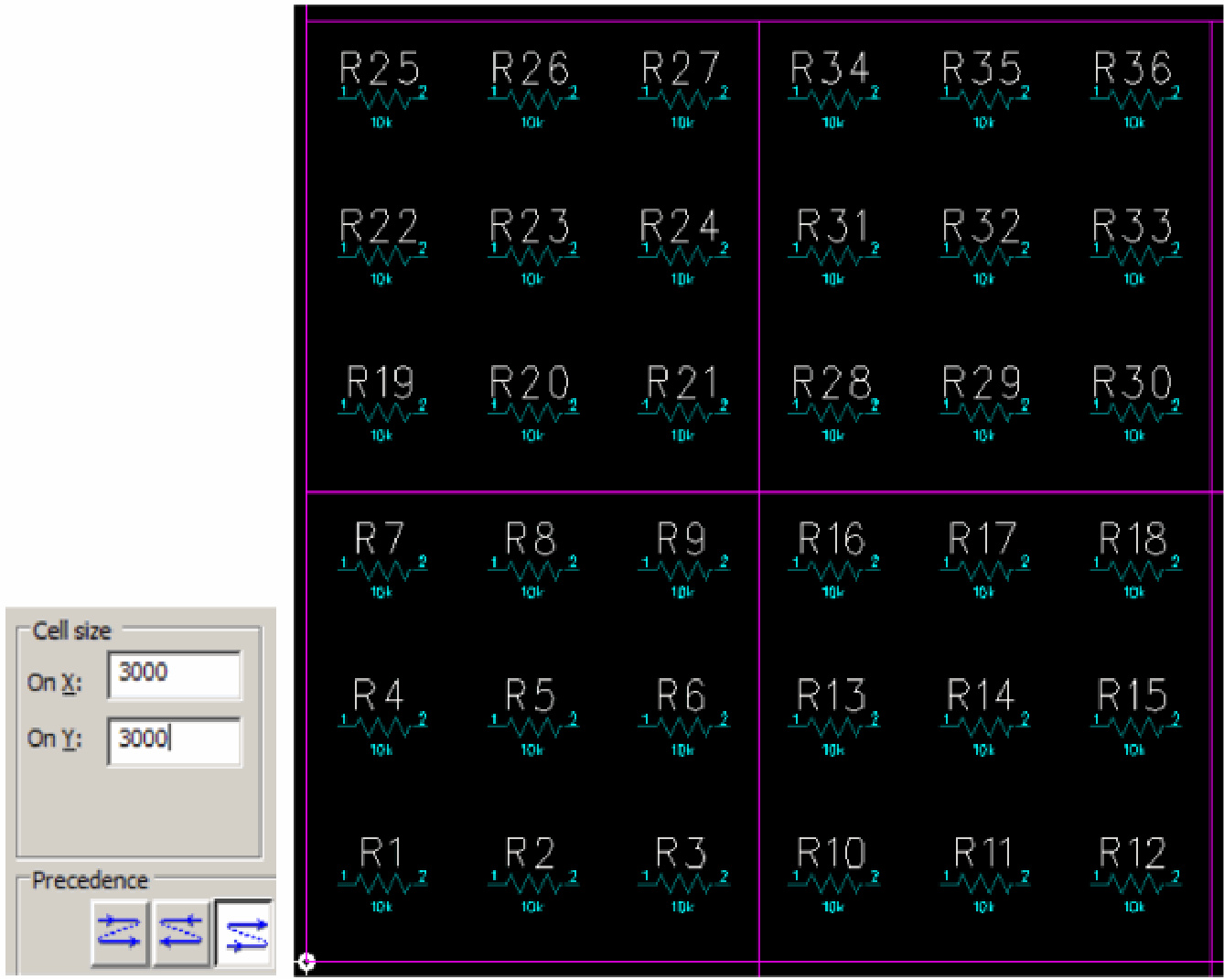

下图显示了原理图中元件采用较小单元尺寸的效果。图中绘制了单元边框以说明其工作原理。单元内的元件按优先顺序重新编号，单元也按相同顺序进行处理。

图 5. 细胞尺寸图

在新原理图中按图页设置参考指示器#

按图页设置参考指示器的起始值。如果您有多个通道，每个通道占用一张原理图图页，并且您希望参考指示器具有预定的范围，则可以为指定图页设置起始值。

🏃‍♂️‍步骤

1. 点击👆设置 > 图页。
2. 在“图页对话框”中，点击👆添加按钮并添加多个通道的所有图页。
3. 命名原理图图页。
4. 在每个通道表的**“参考编号起始值”**列中，输入📝添加或复制并粘贴到原理图表的元件的参考指示器的起始值。

在已完成的原理图中按图页设置参考指示器#

重新编号已分配参考指示器的原理图中的参考指示器。如果您有多个通道，每个通道占用一张原理图，并且您希望参考指示器具有预定范围，您可以重新编号它们。

😎前提

• 确定哪些原理图图页需要重新编号以及这些图页上的哪些参考指示器需要重新编号。

🏃‍♂️‍步骤

1. 在原理图编辑工具栏上，点击👆自动重新编号元件按钮。

2. 在“自动重新编号元件对话框”中，选择👉要重新编号的图页。

3. 选择👉要重新编号的参考指示器前缀。

4. 如果需要，请将单元格大小设置为较小的单元格。

5. 设置起始值和增量。

6. 选中✅**“按图页递增起始值”**复选框。

   这会将起始编号设置为与图页编号匹配，而不是列表中图页的顺序。

7. 设置优先权。

8. 点击👆“确定”。

示例

下图显示了原理图中元件采用较小单元尺寸的效果。图中绘制了单元边框以说明其工作原理。单元内的元件按优先顺序重新编号，单元也按相同顺序进行处理。

图 6. 细胞尺寸图

修改元件属性#

使用元件属性对话框来分配或修改元件属性，即有关元件的信息，例如制造商和成本。

🏃‍♂️‍步骤

1. 选择👉一个部分，右键 > 点击👆“属性...”。

2. 要向原理图上的某个元件添加属性，请点击👆“添加”。

3. 在名称列中输入📝名称或点击👆浏览属性库以选择👉现有属性名称。

4. 在值列中，输入📝属性的值。

5. 要在属性列表中编辑名称或值，请选择👉一个名称或值，然后点击👆编辑或双击名称或值。

6. 要删除属性，请选择👉名称或值，然后点击👆“删除”。

7. 在**“应用更新到”**区域中设置元件的更新方式。

   • 此部分 — 仅更新选定的部分。

   • 此类型的所有元件 — 更新设计中所有匹配的元件。

     TIP

     在原理图级别添加或更改元件的属性不会更新元件类型（在库中）。请在元件编辑器中编辑该元件以更新库元件。

修改元件属性标签#

使用“属性特性”对话框为一个或多个元件属性标签提供文本和字体设置。

🏃‍♂️‍步骤

1. 不选择👉任何内容，右键 > 点击👆选择👉文档。

2. 选择👉一个元件属性标签，右键 > 点击👆“特性”。

3. 在**“属性特性”**对话框中，输入📝属性的新值。

   TIP

   如果选择👉了多个属性标签，则无法更改其值。

4. 在**“旋转”**框中，从“旋转”列表中选择👉旋转度数。旋转度数可以是 0 度或 90 度。

5. 在**“尺寸”**框中，输入📝笔划字体的高度（从最高字符的顶部到最低字符的底部），以密耳为单位，或输入📝系统字体的高度（以磅为单位）。

   TIP

   输入📝介于 10 到 1000 密耳之间的笔画字体大小或介于 1 到 72 磅之间的系统字体大小。

6. 对于笔划字体，在线宽框中，输入📝用于创建字符的线条的宽度。

7. 对于系统字体，选择👉您想要使用的字体。

   您还可以点击👆要应用的系统字体样式：B 表示粗体、I 表示斜体、U 表示下划线。

8. 要设置对齐方式，请点击👆所需的水平和垂直选项。

9. 点击👆“确定”。

修改元件类型标签#

使用“元件类型标签属性”对话框可以为一个或多个元件类型标签提供文本和字体设置。

🏃‍♂️‍步骤

1. 不选择👉任何内容，右键 > 点击👆选择👉文档。

2. 选择👉一个元件类型标签，右键 > 点击👆“特性”。

3. 在**“元件类型标签特性”**对话框中，如果要更改元件类型，请点击👆“更改类型”。另请参见更改元件类型。

4. 在**“旋转”**框中，从“旋转”列表中选择👉旋转度数。旋转度数可以是 0 度或 90 度。

5. 在**“尺寸”**框中，输入📝笔划字体的高度（从最高字符的顶部到最低字符的底部），以密耳为单位，或输入📝系统字体的点数。

   TIP

   输入📝介于 10 到 1000 密耳之间的笔画字体大小或介于 1 到 72 点之间的系统字体大小。

6. 对于笔划字体，在线宽框中，输入📝用于创建字符的线条的宽度。

7. 对于系统字体，请选择👉要使用的字体。您也可以点击👆要应用的系统字体样式：B 表示粗体，I 表示斜体，U 表示下划线。

8. 要设置对齐方式，请点击👆所需的水平和垂直选项。

9. 点击👆“确定”。

在库里搜索封装#

使用“从库中获取封装”对话框在库中搜索封装。您可以使用筛选器快速缩小搜索参数，以找到所需的精确元件。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”，然后点击👆“PCB 封装”按钮。

2. 在 PCB 封装分配对话框中，点击👆**浏览...**按钮。

3. 在从库中获取PCB封装对话框中，使用筛选条件将搜索结果限制为特定元件或项目名称的选定库（或多个库），或与上的通配符或表达式匹配的名称。点击👆应用以搜索库并显示搜索结果。

   TIP

   搜索时，请遵循以下几点：

   • 使用库下拉列表选择👉特定库目录或所有库设置。
   • 在**“项目”*文本框中输入📝前缀和星号。例如，输入📝 DIP 可查看所有以 DIP 开头的封装。仅输入📝星号可查看所选库中的所有封装。仅输入📝* 可查看所选库中的所有元件或项目。
   • 在**“管脚数”文本框中输入📝一个值，以进一步缩小搜索范围。如果所选元件已定义封装，则“管脚数”将灰显。如果“PCB 封装分配”对话框中的“无具体的PCB 封装”处于启用状态，则“管脚数”**将启用。

4. 滚动浏览封装列表框来查找并选择👉封装。

   TIP

   封装显示如下：

   • 封装列表框显示与搜索筛选条件设置相匹配的封装。
   • 选定的封装显示在列表框左侧的预览区域中。

5. 点击👆“确定”退出对话框。

   您将返回到 PCB 封装分配对话框。

重命名元件#

使用“重命名元件”可更改所选元件或门的参考指示器。如果您更改多门元件中某个门的参考指示器，则所有门都会被重命名。系统将阻止您分配已使用的参考指示器。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”。

2. 在**“元件特性**”对话框中，点击👆“重命名元件”。

将显示一个信息窗口。

3. 输入📝新元件参考指示器信息。

4. 点击👆“确定”。

重命名门#

使用“重命名门”可更改所选门的参考指示器。系统将阻止您分配已使用的参考指示器，或分配其他元件类型的未使用门。

🏃‍♂️‍步骤

1. 选择👉一个元件，右键 > 点击👆“特性”。

2. 在元件属性对话框中，点击👆重命名门。

将显示一个信息窗口。

3. 输入📝新的门参考指示器信息。

4. 点击👆“确定”。

修改参考指示器标签#

使用“参考指示器属性”对话框可以查看和修改标签大小和对齐方式以及一个或多个参考指示器标签的文本和字体设置。

🏃‍♂️‍步骤

1. 不选择👉任何内容，右键 > 点击👆选择👉文档。

2. 选择👉参考指示器标签，右键 > 点击👆“特性”。

3. 在**“参考编号特性”对话框的“重命名”区域中，选择👉“门”**可仅重命名单个门。选择👉“元件”可重命名整个元件。

   TIP

   如果选择👉仅包含一个元件的门，则门不可用。

4. 在**“旋转”**框中，从“旋转”列表中选择👉旋转度数。旋转度数可以是 0 度或 90 度。

5. 在**“尺寸”**框中，输入📝笔划字体的高度（从最高字符的顶部到最低字符的底部），以密耳为单位，或输入📝系统字体的高度（以磅为单位）。

   TIP

   输入📝介于 10 到 1000 密耳之间的笔画字体大小或介于 1 到 72 磅之间的系统字体大小。

6. 对于笔划字体，在线宽框中，输入📝用于创建字符的线条的宽度。

7. 对于系统字体，请选择👉要使用的字体。

   您也可以点击👆要应用的字体样式：B 表示粗体，I 表示斜体，U 表示下划线。

8. 要设置对齐方式，请点击👆所需的水平和垂直选项。

9. 点击👆“确定”。

修改管脚#

使用“管脚属性”对话框可以查看管脚信息、修改选定管脚所连接的元件和网络，还可以设置管脚编号和管脚名称标签的字体设置。

🏃‍♂️‍步骤

1. 选择👉一个管脚，右键 > 点击👆“特性”。

2. 在**“管脚特性”对话框中，点击👆元件/门**按钮可更改元件或门的属性信息。另请参阅“修改元件”。

3. 点击👆“网络”按钮可修改网络名称和命名网络的属性。

   TIP

   修改网络名称或属性 $$$ 命名网络，使用查询模式按钮选择👉一个管脚附近的网络，将其从 $$$ 命名网络。

   另请参阅修改网络。

4. 点击👆字体按钮打开管脚标签字体对话框，您可以在其中设置字体首选项。

   另请参阅修改管脚标签字体。

5. 点击👆确定。

修改管脚标签字体#

为了提高原理图的可读性，您可以使用管脚标签字体对话框更改管脚标签的字体。

🏃‍♂️‍步骤

1. 选择👉一个管脚标签，右键 > 点击👆“特性”。

2. 在管脚标签字体对话框的管脚区域中，在线宽度框中输入📝笔触字体的线宽。

3. 对于笔触字体或系统字体，在尺寸框中输入📝大小（笔触字体以密耳为单位，系统字体以磅为单位）。

   TIP

   输入📝介于 10 到 1000 密耳之间的笔触字体大小或介于 1 到 72 磅之间的系统字体大小。

4. 对于系统字体，选择👉要使用的字体。

   如果需要，您还可以点击👆字体样式：B 表示粗体、I 表示斜体或 U 表示带下划线。

5. 点击👆确定。

修改网络#

要重命名网络或编辑其属性和值，可以使用网络属性对话框访问网络特定属性。

🏃‍♂️‍步骤

1. 选择👉一个网络，右键 > 点击👆特性。

   TIP

   选择👉它进入或退出元件的连接段。选择👉连接的任何其他段将不允许添加网络名称标签。

2. 在网络名框中输入📝新名称或从列表中选择👉现有名称。

   TIP

   使用网络名称时，请注意以下事项：

   • 如果从列表中选择👉一个名称，则会显示消息“网络已存在 - 可以合并网络（Y/N）吗？”。

     点击👆“是”合并网络，

     点击👆“否”输入📝其他网络名称。

   • 如果删除所有可见的网络名称标签，则网络和所有子网将保留该网络名称。网络名称不会恢复为生成的。

   • 如果您尝试将命名网络与未命名网络组合，则生成的网络将始终采用命名网络的名称。任何类似的属性名称都将始终从命名网络获取其值。

   • 连接报告通过将没有可见网络名称的子网绑定在一起来标识它们，方法是将它们标记为“缺少网络名称的子网”。

3. 在**“重命名”**区域中，

   点击👆“此实例”将新的网络名称应用于所选连接，

   点击👆“所有实例”将新的网络名称应用于此连接的所有实例。

   TIP

   选择👉此实例将导致网络的当前段采用新的网络名称并与其他实例分离。

4. 选中✅“网络名称标签”复选框，为所选网段添加可见标签。

   您必须选择👉它进入或退出零件的连接段，或网络名称标签复选框将不可用。

   TIP

   清除“网络名称标签”复选框将删除可见标签。网络和所有子网保留网络名称。

5. 点击👆“统计信息”以在默认文本编辑器中显示连接信息。

6. 点击👆“属性”打开“网络属性”对话框并修改网络属性。

7. 点击👆“规则”打开“网络规则”对话框并修改网络规则。

8. 点击👆“确定”。

修改网络名称标签#

使用“网络名称属性”对话框为一个或多个网络提供或更改文本和字体设置名称标签。

🏃‍♂️‍步骤

1. 不选择👉任何内容，右键 > 点击👆“选择👉文档”。

2. 选择👉一个网络名称标签，右键 > 点击👆“属性”。

3. 在**“网络名”**框中输入📝新名称或从列表中选择👉现有名称。

   TIP

   使用网络名称时，请遵守以下几点：

   • 如果从列表中选择👉一个名称，则消息“Net<netname>已存在-确定 组合网（是/否）？”出现。

     • 点击👆“是”组合网络，

     • 点击👆“否”输入📝不同的网名。

   • 如果删除所有可见的网络名称标签，则网络和所有子网将保留网络名称。

     Net 名称不会还原为生成的 $$$nnnn 系统号。您必须重命名网络。

   • 如果您尝试将命名网络和未命名网络组合在一起，则生成的网络将始终取命名网络的名称。

     任何类似的属性名称都将始终取其值从命名的网络。

   • 连接报告通过以下方式识别连接在一起但没有可见网络名称的子网将它们标记为缺少网络名称的子网。

4. 在**“重命名”**区域中，点击👆“此实例”将新的网络名称应用于所选连接，或点击👆“所有实例”将新的网络名称应用于此连接的所有实例。

   TIP

   选择👉此实例将导致网络的当前段采用新的网络名称并与其他实例分离。

5. 在**“旋转”**框中，从“旋转”列表中选择👉旋转程度。 旋转可以是 0 度或 90 度。

6. 在**“尺寸”**框中，输入📝笔划字体高度的大小（从最高字体的顶部开始），单位为 mils 字符到最低字符的底部）或系统字体的点数。

   TIP

   输入📝介于 10 和 1000 mils 之间的笔划字体大小或介于 1 和 72 磅之间的系统字体大小点。

7. 对于笔划字体，在**“线宽”**框中输入📝用于创建字符的线条宽度。

8. 对于系统字体，请选择👉要使用的字体。

   您还可以点击👆要应用的系统字体样式：B 表示粗体，I 表示斜体，U 表示下划线。

9. 要设置**“对齐”**，请点击👆所需的“水平”和“垂直”选项。

10. 点击👆“确定”。

修改总线#

使用总线属性对话框可以更改总线名称或更改总线类型。

更改总线名称#

随着设计的进展，您可能需要在总线中添加或删除网络。完成这些修改后，您可以更改总线的名称以反映这些更改。

🏃‍♂️‍步骤

1. 选择👉一条总线，右键 > 点击👆“特性”。

2. 在**“总线称”**框中输入📝总线的新名称，或从列表中选择👉现有名称。另请参阅命名总线。

   TIP

   如果您更改位格式总线的位范围，则新的位范围 (nn:mm) 必须等于或大于旧的位范围。连接到该总线的信号将保留其旧的位数，但采用新的名称。

3. 在重命名区域中，点击此实例将新总线名称应用到选定的总线，或点击👆所有实例将新总线名称应用到此总线的所有实例。

4. 选中✅**“添加总线名称标签”**复选框可为选定的总线添加可见的标签。

更改总线类型#

随着设计的进展，您可能需要将总线类型从位格式总线更改为混合网络总线，反之亦然。您可以使用属性来更改总线类型。

🏃‍♂️‍步骤

1. 选择👉一条总线，右键 > 点击👆“特性”。

2. 在**“总线类型”**区域中，点击👆所需的总线类型。“总线类型”决定了哪些总线名称会显示在“总线名称”列表中。

   TIP

   如果将总线类型从位格式更改为混合网络总线，则总线名称将更改为仅包含前缀。总线名称前缀和位范围将添加到“总线网络”列表框中。

   WARNING

   只有当所有连接的网络都符合您在“总线名称”文本框中定义的位序列名称时，才能将混合网络总线更改为位格式总线。在将混合网络总线更改为位格式总线之前，必须先从“总线网络”列表框中删除相应的总线网络。

管理总线网络#

您可能需要扩展总线的范围以包含其他顺序网络。使用“属性”可将顺序网络添加到总线。

🙊限制

当选择👉位格式总线类型时，总线网络区域不可用。

🏃‍♂️‍步骤

1. 选择👉一条总线，右键 > 点击👆“特性”。

2. 点击👆“添加”在总线网络列表中添加新行。

3. 在名称/前缀列中输入📝总线前缀。

   TIP

   使用以下命名约定：

   • 对于单个网络，输入📝网络名称。
   • 对于一系列顺序网络，请输入📝网络序列的前缀。

4. 在**“开始**”列中，输入📝网络序列的起始位数。

5. 在**“结束”**列中，输入📝网络序列的结束位数。

   TIP

   要将单个网络添加到总线，请在“前缀/名称”列中输入📝网络名称。请勿为未按位编号排序的单个网络输入📝起始值和结束值。

6. 点击👆“编辑”可修改总线网络列表中选定的单元格。

7. 点击👆“删除”可从总线网络列表中删除网络。

8. 点击👆“向下”可将总线网络列表中选定的行向下移动一个位置。

   TIP

   网络在总线网络列表中出现的顺序决定了网络连接到总线时命名网络的默认顺序。

9. 点击👆“向上”可将选定行在总线网络列表中向上移动一个位置。

修改总线名称标签#

使用总线名称属性对话框提供或更改一个或多个总线名称标签的文本和字体设置。

🏃‍♂️‍步骤

1. 不选择👉任何内容，右键点击👆选择👉文档。

2. 选择👉总线名称标签，右键 > 点击👆“特性”。

3. 在**“总线名称特性”对话框中，点击👆“总线...”以打开“总线特性”**对话框。另请参阅修改总线。

4. 在**“旋转”**框中，从“旋转”列表中选择👉旋转度数。旋转度数可以是 0 度或 90 度。

5. 在**“尺寸”**框中，输入📝笔划字体的高度（从最高字符的顶部到最低字符的底部），以密耳为单位，或输入📝系统字体的高度（以磅为单位）。

   TIP

   输入📝介于 10 到 1000 密耳之间的笔画字体大小或介于 1 到 72 磅之间的系统字体大小。

6. 对于笔划字体，在线宽框中，输入📝用于创建字符的线条的宽度。

7. 对于系统字体，请选择👉要使用的字体。您也可以点击👆要应用的

   系统字体样式：B 表示粗体，I 表示斜体，U 表示下划线。

8. 要设置对齐方式，请点击👆所需的水平和垂直选项。

9. 点击👆“确定”。

修改页外标签#

使用“页外属性”对话框设置每行的最大页数和页外标签的旋转设置。

🏃‍♂️‍步骤

1. 选择👉一个页外标签，右键 > 点击👆“特性”。
2. 在**“页间连接符特性”**对话框中，输入📝每行允许的最大图页数量，从 0 到 99。
3. 在**“旋转”**框中，从“旋转”列表中选择👉旋转度数。旋转度数可以是 0 度或 90 度。
4. 点击👆“确定”。

修改标签字体大小#

新建的标注会使用系统默认字体大小。您无法更改此默认字体大小，但可以在创建标注后修改其字体大小。

🏃‍♂️‍步骤

1. 选择👉要更改的标签，右键 > 点击👆“特性”。

   WARNING

   所有选定的标签必须属于同一类型；例如，所有网络名称标签或所有参考指示器标签。

2. 在“特性”对话框中，输入📝新的“尺寸”值。

   TIP

   输入📝介于 10 到 1000 密耳之间的笔画字体大小或介于 1 到 72 磅之间的系统字体大小。

3. 点击👆“确定”。

修改文本#

使用“文本属性”对话框修改自由文本或更改其大小、方向或对齐方式。

🏃‍♂️‍步骤

1. 选择👉文本，右键 > 点击👆“特性”。

2. 在**“文本特性”**对话框中，文本框显示选定的文本字符串。修改现有文本字符串，或输入📝新的文本字符串。

3. 在 X,Y 位置框中，输入📝新值以将文本字符串移动到指定位置。如果需要将文本移动到图页外部，则必须使用光标移动文本。

4. 在**“旋转”**框中，从“旋转”列表中选择👉旋转度数。旋转度数可以是 0 度或 90 度。

5. 对于笔划字体，在**“线宽”**框中输入📝线宽。

6. 在**“尺寸”**框中，输入📝尺寸（笔划字体以密耳为单位，系统字体以磅为单位）。

   TIP

   输入📝介于 10 到 1000 密耳之间的笔画字体大小或介于 1 到 72 磅之间的系统字体大小。

7. 对于系统字体，选择👉您想要使用的字体。

   您还可以点击👆字体样式：B 表示粗体，I 表示斜体，U 表示下划线。

8. 在对齐方式区域中，设置文本的水平和垂直对齐方式。

9. 如果将选定的文本字符串与绘图对象组合，请点击👆“父项”以显示“绘图对象属性”对话框来修改绘图对象。

10. 点击👆“确定”。

修改分层组件#

创建并添加到现有图页后，除非显示父图页，否则无法通过工具栏中的“图页”列表访问分层组件。它们也会从“设置”菜单中的“图页”命令中排除。使用“分层组件属性”对话框将分层组件分配到下一个可用的图页编号，以便在显示父图页以外的图页时，可以从“图页”列表访问该组件。

使用设置菜单下的 Sheets 命令来修改图页名称或数字顺序。

🏃‍♂️‍步骤

1. 选择👉一个分层组件，右键 > 点击👆“特性”。
2. 在“查询分层组件”对话框中，在“名称”框中输入📝新名称以重命名分层组件。
3. 选中✅名称框右侧的可见性复选框，以在原理图中的分层组件顶部显示名称。
4. 点击👆“已编号”可为分层组件分配下一个可用的图页编号。分配的图页编号显示在此选项上方的字段中。
5. 点击👆“取消编号”可从分层组件中删除图页编号分配。
6. 在关联图页区域中，选中✅可见性复选框以在原理图中显示图页编号。
7. 点击👆“确定”。
